Замена громкоговорителя Google Pixel XL

Нагрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Можете также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Обратите внимание на следующие области перед началом поддевания:

Тонкий клей вдоль панели дисплея

Толстый клей

OLED-панель дисплея, которая очень подвержена повреждениям

Кабель дисплея, который может быть повреждён при поддевании

Когда край станет тёплым на ощупь, приложите присоску близко к краю.

Поднимите присоску и вставьте монтажную лопатку в образовавшийся зазор.

Не вставляйте лопатку глубже 13 мм (0,5 дюйма), иначе вы повредите сборку дисплея.

Если не удаётся получить зазор, снова прогрейте край и попробуйте ещё раз.

Можно также попробовать использовать игральную карту вместо монтажной лопатки, чтобы сделать первоначальный доступ.

Проведите режущую лопатку вдоль верхнего края, чтобы разрезать клей.

Убедитесь, что не режете глубже 13 мм (0,5 дюйма), иначе повредите дисплей.

На верхнем крае экрана есть сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, аккуратно обращайтесь с этой деталью, чтобы не повредить и не потерять её.

Оставьте монтажную лопатку в зазоре, чтобы клей не закрылся заново.

Нагрейте iOpener и приложите его к правому краю телефона на две минуты.

Вставьте монтажную лопатку рядом с верхним краем телефона, где вы уже разрезали клей.

Медленно проведите лопатку вокруг правого угла.

Аккуратно проведите лопатку вниз по правому краю телефона, чтобы разрезать клей.

Не вставляйте лопатку более чем на 1 мм (1/32") вдоль края, иначе вы повредите сборку дисплея.

Повторите этот шаг для левого края телефона.

Нагрейте нижний край iOpener на две минуты.

Вставьте лопатку рядом с правым краем, где клей уже ослаблен.

Аккуратно проведите лопатку вокруг угла.

Проведите лопатку вдоль нижнего края, чтобы разрезать клей.

Не разрезайте глубже 8,5 мм (1/3"), иначе повредите кабель дисплея.

Когда вы разрежете клей по периметру телефона, осторожно приподнимите сборку дисплея чуть вверх за правые углы.

Не пытайтесь снять сборку дисплея — она всё ещё прикреплена гибким кабелем.

Используйте монтажную лопатку, чтобы разрезать остатки клея.

Поднимите сборку дисплея от верхнего конца и разверните её так, чтобы она опиралась на рамку вверх ногами.

Будьте осторожны, чтобы не натягивать гибкий кабель при разворачивании сборки.

Снимите два винта T5 длиной 4 мм, фиксирующие скобу кабеля дисплея.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, откуда он был снят.

Снимите скобу кабеля дисплея.

Используйте наконечник лопатки, чтобы поддеть и отсоединить кабель дисплея от разъёма.

Для повторного подключения нажимных разъёмов выровняйте и аккуратно нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Снимите сборку дисплея.

Для полного руководства по повторной установке дисплея Pixel XL следуйте этому руководству.

Если у вашего нового дисплея нет решётки динамика, используйте пинцет, чтобы осторожно отодрать клейкую решётку со старого дисплея и перенести её на новый.

Перед установкой нового дисплея обязательно удалите все следы клея с рамки. Используйте лопатку или монтажный инструмент, чтобы соскрести клей, и примените изопропиловый спирт высокой концентрации для удаления остатков.

Если вы переустанавливаете ту же сборку дисплея, обязательно удалите все остатки клея с панели и рамки перед нанесением нового клея.

Обязательно включите телефон и протестируйте ремонт перед нанесением нового клея и запечатыванием телефона.

Во время загрузки после сборки экран пройдет калибровочную последовательность. Не касайтесь экрана в этот процесс, так как это может привести к некорректной калибровке сенсора и проблемам с сенсорной реакцией.

Удалите следующие винты, крепящие среднюю рамку к задней части:

Семь чёрных винтов T5, 4 мм

Два серебристых винта T5, 3 мм

Средняя рамка плотно зафиксирована пластиковыми защёлками, которые входят в край задней крышки.

Найдите небольшой вырез в нижнем левом углу рамки и вставьте медиатор для вскрытия.

Проведите медиатор по нижнему краю телефона в направлении нижнего правого угла и оставьте его там.

Вставьте отдельный медиатор в правый край телефона, рядом с низом.

Медленно продвигайте медиатор вверх вдоль шва, пока первая защёлка не выйдет из зацепления.

Из‑за плотных допусков это может быть сложно и потребует значительной силы. Если возникают трудности, попробуйте вставить и сдвинуть игральную карточку.

После освобождения защёлки оставьте медиатор на месте, чтобы предотвратить повторное сцепление средней рамки.

Вставьте медиатор в правый край телефона и сдвиньте его вверх в направлении верхней правой защёлки.

Нет необходимости вставлять медиатор более чем на 2 мм в край. Если вставить его глубже, вы рискуете повредить гибкие шлейфы.

Медленно проведите медиатор мимо защёлки, чтобы освободить её от рамки.

На этом этапе правый край средней рамки должен освободиться от корпуса. Если это не так, сдвигайте медиатор вверх и вниз вдоль правого края.

Возьмите правый край средней рамки за углы и медленно откиньте край вверх.

Когда левый край станет подвижным, прекратите откидывать и поднимите среднюю рамку вверх.

Снимите среднюю рамку.

Чтобы установить среднюю рамку обратно, совместите её с корпусом, затем сожмите по периметру до щелчка всех защёлок. При правильной установке средняя рамка должна лежать ровно.

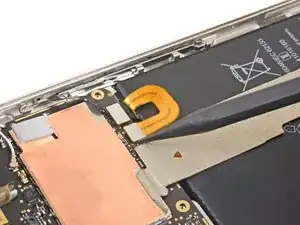

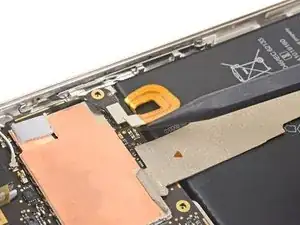

Используйте острый кончик лопатки, чтобы приподнять и отключить разъём аккумулятора.

Слегка согните гибкий кабель аккумулятора, чтобы он случайно не коснулся материнской платы.

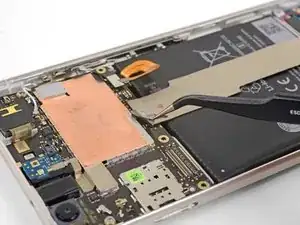

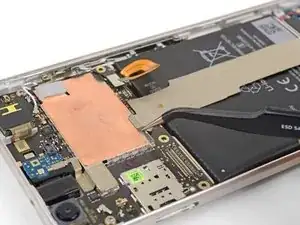

Используйте пинцет, чтобы отодрать ленту в верхней части соединительного шлейфа.

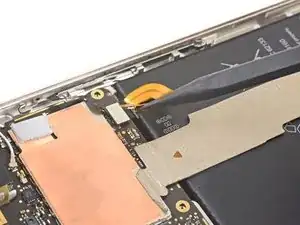

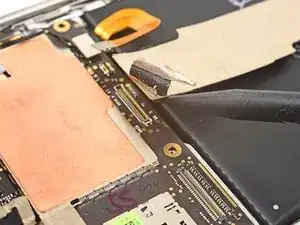

Используйте острый кончик лопатки, чтобы приподнять и отключить соединительный шлейф от материнской платы.

При повторном подключении во время сборки совместите шлейф с гнездом и нажмите пальцем на одну сторону, затем на другую. Если выполнено правильно, шлейф будет прочно удерживаться в разъёме.

Используйте острый кончик лопатки, чтобы приподнять и отключить соединительный шлейф от нижней добавочной платы.

Продолжайте отрывать соединительный шлейф от нижней добавочной платы.

Снимите соединительный шлейф.

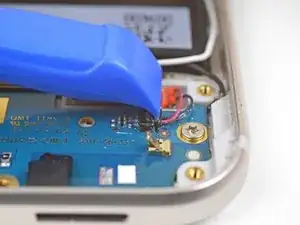

Используйте край открывающего инструмента, чтобы аккуратно выдавить разъём вибромотора из гнезда.

Не тяните разъём за провода. Это скорее всего сломает разъём.

Для установки разъёма на место используйте открывающий инструмент и наконечник лопатки для выравнивания разъёма, затем аккуратно вдавите разъём открывающим инструментом, подпирая лопаткой гнездо.

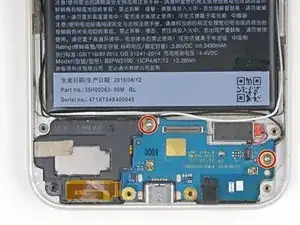

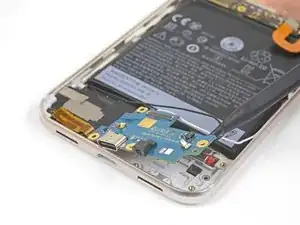

Удалите два винта T5, 3 мм, крепящие добавочную плату к рамке.

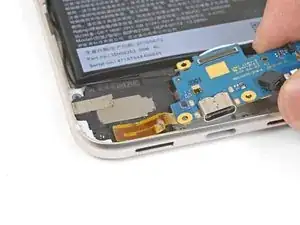

Используйте плоский конец лопатки, чтобы приподнять и ослабить правый край добавочной платы.

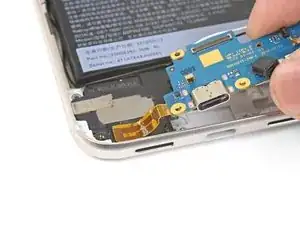

Поверните добавочную плату влево, чтобы вынести её из выемки.

Не пытайтесь полностью удалить добавочную плату. Она всё ещё прикреплена к рамке.

При сборке убедитесь, что белый антеннный кабель пропущен через вырез в добавочной плате, а чёрный антеннный кабель обернут вокруг стойки для винта.

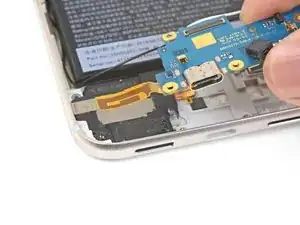

Медленно приподнимите левый край добавочной платы, отрывая антенный патч от динамика.

Вы можете вставить медиатор под антенный патч, чтобы помочь отделить его от динамика.

Если антенный патч начнёт рваться, перестаньте тянуть. Нагрейте iOpener, приложите его к углу на минуту и используйте медиатор, чтобы помочь снять патч с динамика.

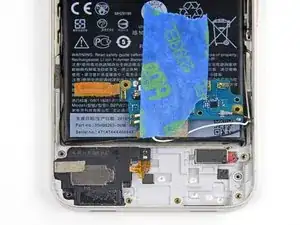

Переверните добавочную плату на аккумулятор и закрепите её скотчем, чтобы она не мешала.

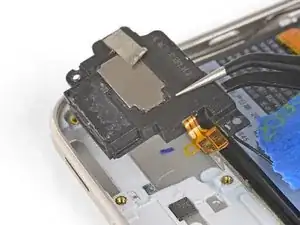

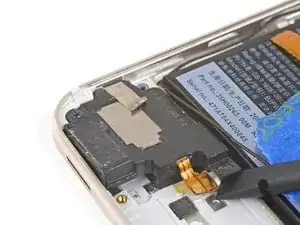

Используйте острый кончик лопатки, чтобы приподнять и ослабить динамик из его выемки.

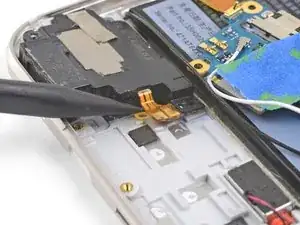

Вставьте острие пластиковой лопатки под гибкий кабель динамика и осторожно подденьте, чтобы ослабить его крепление к корпусу.

При повторной установке убедитесь, что гибкий кабель динамика правильно посажен по направляющим меткам. Если он установлен неверно, динамик не будет работать.

Используйте пластикoвую лопатку, чтобы поддеть и приподнять динамик.

Снимите динамик.
