Замена аккумулятора Google Pixel

Выключите устройство.

Подготовьте iOpener, чтобы нагреть края дисплея и размягчить клей под ним. В качестве альтернативы можно использовать термофен или фен для сушки волос.

В областях около динамика и микрофона (соответственно сверху и снизу) клеевые участки больше. Эти зоны могут потребовать более длительного нагрева. Нагревайте дисплей до тех пор, пока он не станет слегка горячим на ощупь, примерно в течение двух минут.

На следующих шагах вы отделите панель дисплея, разрезая клей, который крепит дисплей к корпусу Pixel.

Для справки, с левой стороны показана тыльная сторона панели дисплея. Обратите внимание на узкий зазор между краем дисплейного модуля и OLED-панелью. (Рамки указывают на это расстояние спереди.)

Вставка инструмента на глубину более 1,5 мм по боковым сторонам устройства или более 9 мм сверху и снизу может привести к постоянному повреждению дисплея.

Используйте присоску, чтобы потянуть вверх панель дисплея и создать небольшой зазор между экраном и корпусом телефона.

Если дисплей треснул, заклейте его упаковочной лентой, чтобы присоска лучше держалась, и предотвратить осыпание осколков стекла.

Возможно, потребуется дополнительно нагреть, если зазор не появляется. Не торопитесь, это займёт время. Как только сможете аккуратно вставить инструмент в зазор, переходите к следующему шагу.

Вставьте лопатку или пластиковую карту в зазор между корпусом и дисплейным блоком.

Начните медленно протягивать лопатку по краю дисплея, разрезая клей, который его удерживает.

Не пытайтесь поддевать или отрывать экран лопаткой. Просто протягивайте её, чтобы отделить клей.

Панель дисплея чрезвычайно хрупкая. Если вы планируете использовать дисплей повторно, вставляйте инструмент только на необходимую глубину для отделения клея. Излишняя вставка инструмента может повредить OLED-панель под стеклом.

Продолжайте осторожно отделять клей по всему периметру устройства.

На верхнем крае экрана над динамиком разговорного устройства расположена сетка. Если у вас нет запасной сетки, будьте осторожны, чтобы не повредить или не потерять этот компонент.

Особое внимание уделите боковым рамкам, глубина которых всего 1,5 мм.

После отрезки клея медленно поднимите дисплей сверху (с той стороны, где вырез под решётку динамика), осторожно переверните его вертикально вниз к нижней части устройства и положите экраном вниз, как показано.

Не забывайте, что везде есть клей, поэтому подложите между экраном и корпусом лопатку, чтобы не размазывать клей!

Пока не пытайтесь полностью удалить дисплей, так как он всё ещё соединён хрупким гибким кабелем. Будьте осторожны, не перегружайте кабель при перемещении дисплея.

Используйте биту T5, чтобы вывернуть два чёрных винта T5 длиной 3,5 мм, крепящих скобу разъёма кабеля дисплея.

Во время ремонта следите за каждым винтом и убедитесь, что каждый возвращается точно туда, откуда был извлечён.

Используйте пинцет, чтобы снять скобу, удерживающую разъём кабеля дисплея.

Это просто металлическая деталь, и она должна легко сниматься. (Кабель отсоединяется на следующем шаге.)

Используйте лопатку, чтобы отжать разъём кабеля дисплея, освободив тем самым экран.

При сборке защёлкните сначала одну сторону, затем другую.

Не применяйте усилие при установке этого типа разъёма, так как это может привести к повреждению. (Вы должны ощутить лёгкий щелчок, но дальнейшее усилие приведёт к необратимому повреждению разъёма.)

Снимите дисплей.

Некоторые дисплеи для замены поставляются без решётки динамика, установленного рядом с ухом. Если на новом экране её нет, обязательно перенесите решётку со старого дисплея на новый.

При сборке сделайте паузу на этом шаге, чтобы проверить работоспособность новой детали и заменить клей дисплея.

Во время процесса запуска после сборки экран проходит процедуру калибровки. Не прикасайтесь к экрану в это время, так как это может привести к неправильной калибровке сенсорного экрана и возникновению проблем с управлением.

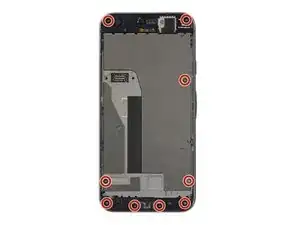

Открутите с помощью отвертки T5 девять винтов длиной 3,5 мм, которые крепят среднюю рамку.

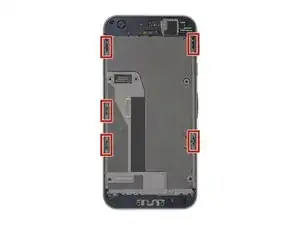

Средняя рамка плотно зафиксирована пятью защёлками. Чтобы освободить их, прижмите внутрь инструментом для вскрытия, как показано в следующих шагах.

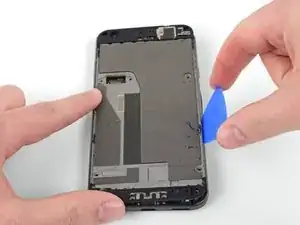

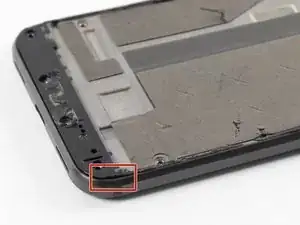

Вставьте лопатку в выемку, расположенную в правом нижнем углу телефона.

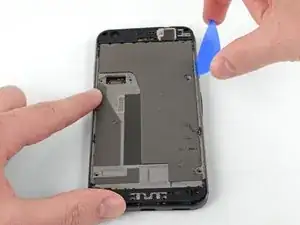

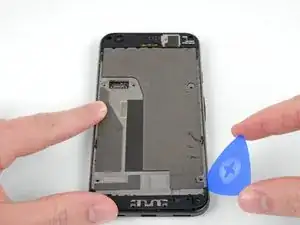

Продвигайте лопатку по боковым сторонам устройства в узком зазоре между средней рамкой и задней крышкой, чтобы освободить защёлки.

Обратите внимание: защёлки освобождаются не за счёт продвижения лопатки сквозь них, а благодаря давлению, которое лопатка создаёт, проникая в зазор вокруг этих защёлок.

Если защёлки не отсоединяются, попробуйте слегка надавить пальцем на ту сторону, с которой вы работаете, либо используйте более толстый инструмент, например, лопатку.

Пока не пытайтесь снять среднюю рамку! Под ней всё ещё находится хрупкий шлейф, соединяющий динамик, установленный рядом с ухом, с материнской платой.

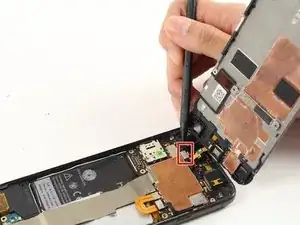

Используйте лопатку, чтобы аккуратно поддеть разъём шлейфа динамика, установленного рядом с ухом, и отключить его от материнской платы.

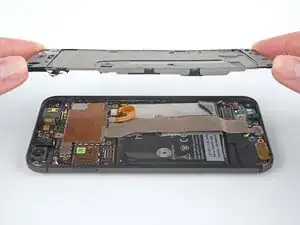

Снимите среднюю рамку с устройства.

При сборке снова подключите шлейф динамика и вставьте верхнюю часть средней рамки, прежде чем защёлкнуть все крепления на место.

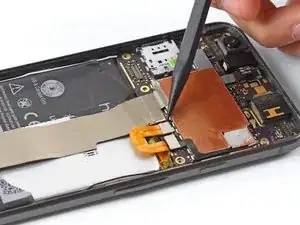

Используйте лопатку, чтобы поддеть шлейф аккумулятора и отключить его от материнской платы.

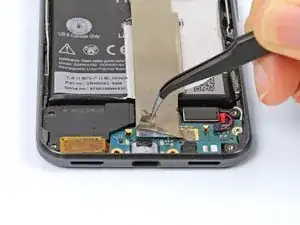

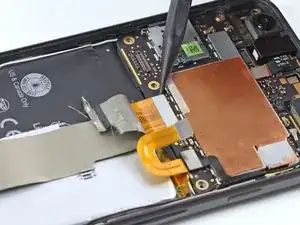

Пинцетом отклейте серебристую ленту, закрывающую шлейф, соединяющий материнскую плату с дочерней платой. Отклейте её ровно настолько, чтобы был виден разъём.

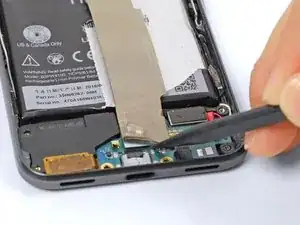

Поднимите разъём лопаткой вверх и отключите его от материнской платы.

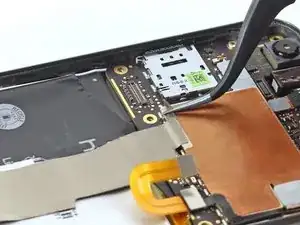

Отклейте наклейку, закрывающую шлейф на стороне дочерней платы.

Отключите шлейф от дочерней платы с помощью лопатки.

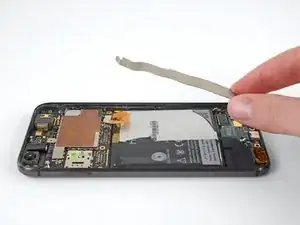

Извлеките шлейф из устройства.

При сборке убедитесь, что шлейф установлен правильно. Телефон не включится, если шлейф установлен вверх ногами.

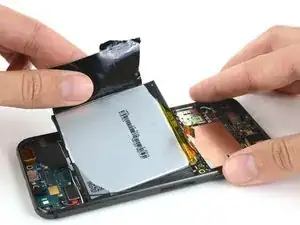

На аккумуляторе есть чехол, который можно использовать как язычок для извлечения. Потяните за него, чтобы извлечь аккумулятор. Если это не сработает, следуйте инструкциям ниже.

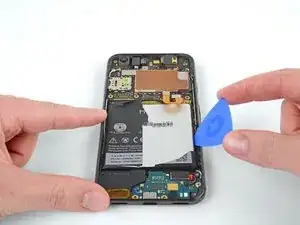

Аккуратно вставьте лопатку под аккумулятор, чтобы разрушить клей.

Если аккумулятор не выходит легко, не прилагайте чрезмерных усилий. Нагрейте заднюю панель телефона с помощью iOpener или теплового пистолета, чтобы ослабить клей.

Старайтесь не деформировать аккумулятор в процессе. Литий-ионные аккумуляторы с мягкой оболочкой могут протекать, воспламениться или даже взорваться при повреждении. Не используйте чрезмерных усилий и не поддевайте аккумулятор металлическими инструментами.

Не используйте аккумулятор повторно после его извлечения, так как это потенциальная угроза безопасности. Замените его на новый.

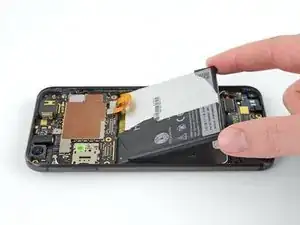

Извлеките аккумулятор.

Чтобы установить новый аккумулятор:

Удалите остатки старого клея с телефона и очистите клейкие участки изопропиловым спиртом и салфеткой без ворса.

Зафиксируйте новый аккумулятор с помощью предварительно вырезанного клея или двустороннего скотча. Наносите новый клей на корпус телефона, а не напрямую на аккумулятор.

Плотно прижмите новый аккумулятор на место на 5–10 секунд.
