Замена сборки экрана Moto C

Перед началом разборки выключите телефон.

Вставьте ноготь или лопаточку в выемку в правом нижнем углу, чтобы начать отделение блока телефона от задней крышки.

Переместите её в левый нижний угол и отожмите блок телефона из задней крышки, пока не сможете удобно ухватиться.

Выньте телефон из задней крышки.

Используя палец или лопаточку, подденьте аккумулятор из посадочного места и извлеките его.

Удалите шесть винтов Torx T5 длиной 3,5 мм.

Вставьте медиатор между крышкой и платой вблизи слота SIM 2, там, где расположены кнопки питания.

Сдвигайте и поворачивайте медиатор, чтобы отжать пластиковые защёлки, фиксирующие крышку.

Вставьте медиатор между крышкой и платой на противоположной стороне рядом со слотом для карты microSD.

Поверните медиатор, чтобы отжать пластиковые защёлки, фиксирующие крышку.

Снимите крышку материнской платы.

Удалите четыре винта Torx T5 длиной 3,5 мм.

Некоторые винты могут быть закрыты наклейками.

Приложите край медиатора к правому нижнему углу под крышкой дочерней платы.

Поверните медиатор, чтобы открыть пластиковые зажимы крышки дочерней платы.

Сдвиньте медиатор влево и отожмите крышку вверх, пока не сможете удобно ухватиться за неё.

Снимите крышку дочерней платы.

Удалите три винта Torx T5 длиной 2,5 мм.

Используйте кончик медиатора, чтобы поддеть и открыть чёрный зажим ZIF-разъёма, расположенного в левом нижнем углу материнской платы.

С помощью пинцета вытащите шлейф кнопок питания и громкости из ZIF-разъёма.

Отогните шлейф кнопок питания и громкости в сторону.

Используйте плоский конец лопаточки, чтобы поддеть и отсоединить шлейф дисплея, расположенный внизу материнской платы.

Используйте кончик медиатора, чтобы поддеть и открыть чёрный зажим ZIF-разъёма, расположенного в верхней части материнской платы рядом с тыльной камерой.

С помощью пинцета вытащите шлейф дигитайзера из ZIF-разъёма.

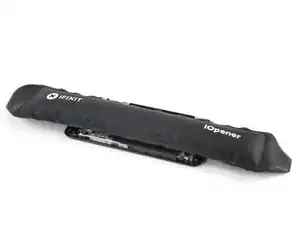

Приготовьте iOpener и приложите его к верхней половине дисплея не менее чем на две минуты, чтобы ослабить клей под вибромотором и тыльной камерой.

Не пытайтесь пока полностью вынуть материнскую плату. Антенный кабель всё ещё подключён к её задней стороне.

Аккуратно подденьте материнскую плату лопаточкой, пока не сможете ухватиться за неё. Избегайте повреждения кабелей рядом с платой.

Перегните материнскую плату через область аккумуляторного отсека, чтобы получить доступ к коаксиальным разъёмам кабелей.

С помощью пинцета подденьте и отсоедините антенный кабель от задней части материнской платы.

Снимите материнскую плату.

Используйте пинцет, чтобы отсоединить антенное соединение слева на дочерней плате.

Используйте лопатку, чтобы отсоединить гибкий кабель дигитайзера в верхнем левом углу дочерней платы.

Используйте пинцет, чтобы снять резиновую прокладку, закрывающую микрофон в нижнем правом углу дочерней платы.

Подготовьте iOpener и приложите его к нижней части дисплея минимум на две минуты, чтобы размягчить клей под дочерней платой.

Вставьте медиатор в нижний правый угол дочерней платы.

Осторожно подденьте медиатором под дочернюю плату, чтобы перерезать клей под ней.

Проводите медиатором справа налево, чтобы перерезать весь клей.

Поверните медиатор, чтобы приподнять дочернюю плату до тех пор, пока не появится удобный хват.

Снимите дочернюю плату.

Снимите разговорный динамик.

При сборке убедитесь, что разговорный динамик установлен правильно: золотые контакты должны быть направлены от верхнего края.

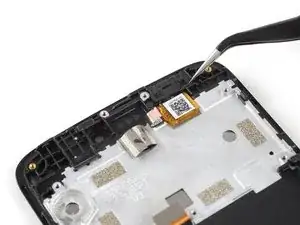

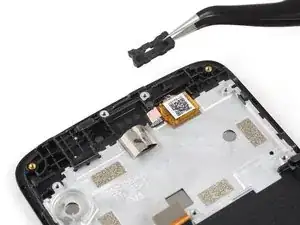

Используйте пинцет, чтобы захватить и снять резиновую прокладку зарядного порта.

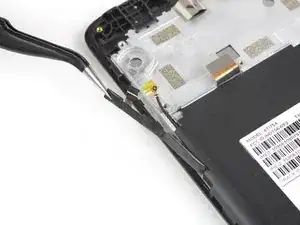

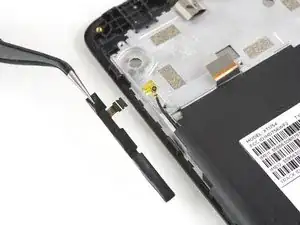

Используйте пинцет, чтобы аккуратно снять и удалить кнопки питания и регулировки громкости.

Подготовьте iOpener и приложите его минимум на две минуты к задней стороне телефона, чтобы размягчить клеевую ленту, лежащую поверх гибкого кабеля дисплея.

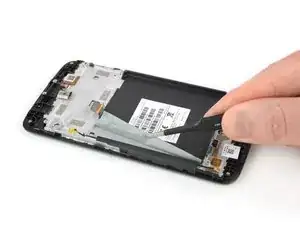

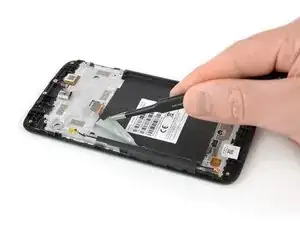

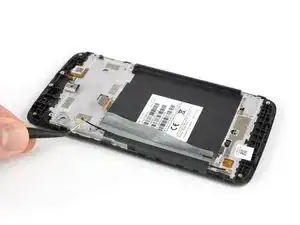

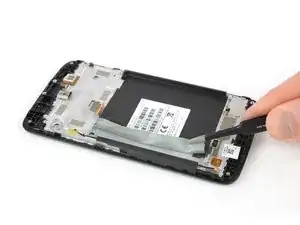

Используйте пинцет, чтобы отодрать клеевую ленту слева, где проходит антенна, и отогните её в сторону.

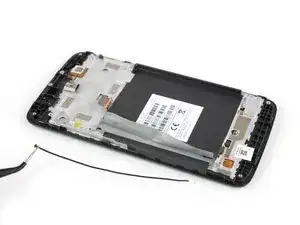

Используйте пинцет, чтобы вытащить антенну из её прокладки и удалить её.

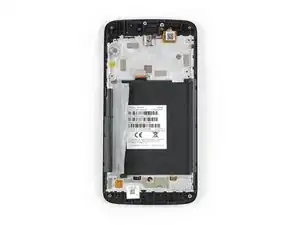

Проверьте заменяемую деталь на предмет других компонентов, которые нужно перенести перед сборкой.

Возможно, вы также захотите перенести белую этикетку с серийным номером и IMEI.
