Замена датчика движения Soli в Google Pixel 4 XL

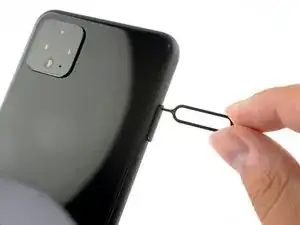

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие на лотке для SIM-карты на левом торце телефона.

Нажмите с усилием, чтобы извлечь лоток.

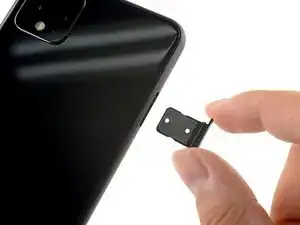

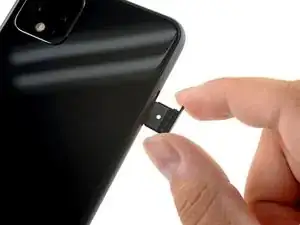

Достаньте лоток для SIM-карты.

Приготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к тепловому повреждению.

Прикрепите присоску к разогретому краю задней панели, нажав на неё, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску суперклеем к повреждённой панели.

Ровно и сильно потяните присоску вверх, чтобы образовать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, снова нагрейте край и попробуйте ещё раз.

Вставьте кончик медиатора для вскрытия в образовавшийся зазор.

Проведите медиатором по нижней части в направлении к левому углу, чтобы разрезать клей.

Не вынимая медиатор, проведите им от нижнего левого угла к нижнему правому, чтобы полностью разрезать клей на нижней стороне.

Оставьте медиатор в нижнем правом углу, чтобы предотвратить повторное сцепление клея.

Приготовьте iOpener и приложите его к левому краю телефона на одну минуту.

Вставьте второй медиатор под заднюю панель непосредственно над разъёмом зарядки.

Проведите медиатором к нижнему левому углу телефона.

Проведите медиатором вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень вязким. Двигайте медиатором вперёд и назад пилящими движениями, чтобы облегчить разрезание.

Остановитесь у верхнего левого угла, рядом с камерой, и оставьте медиатор вставленным.

Приготовьте iOpener и приложите его к правому краю телефона на одну минуту.

Держая первые два медиатора на месте, вставьте третий медиатор в нижней части правой стороны.

Проведите медиатором вверх к верхней части телефона, разрезая клей на правой стороне.

Остановитесь у верхнего правого угла и оставьте медиатор вставленным.

Проведите третий медиатор вокруг верхнего правого угла и по верхней стороне телефона, разрезая последний участок клея.

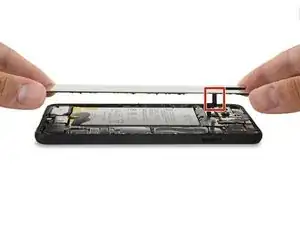

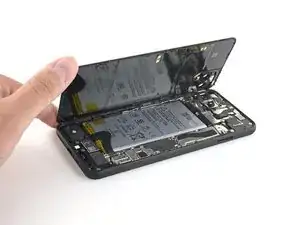

Когда вы разрежете клей по периметру телефона, аккуратно приподнимите правый край задней крышки, открывая её как книгу.

Не пытайтесь снять панель полностью — она всё ещё соединена с телефоном.

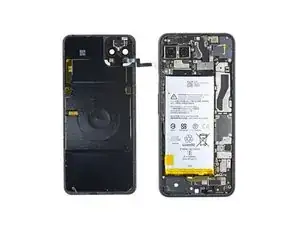

Откройте заднюю панель до тех пор, пока она не будет лежать на левом краю телефона, осторожно не создавая напряжения на присоединённом ленточном кабеле.

При повторной сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

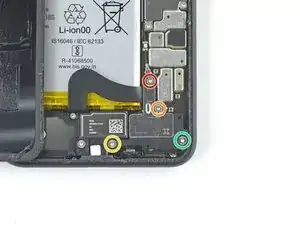

Снимите четыре винта T3 Torx, крепящие экранную защиту разъёма батареи:

Один винт 1.8 мм

Один винт 4.1 мм

Один винт 4.4 мм с плечиком

Один винт 4.0 мм с плечиком

В ходе ремонта следите за каждым винтом и возвращайте его только в то место, откуда он был извлечён.

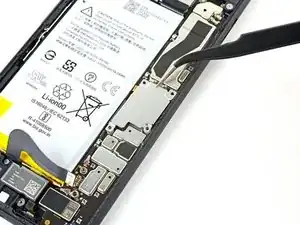

Используйте пинцет, чтобы снять защитную пластину разъёма батареи.

Когда вы используете лопатку рядом с аккумулятором, будьте особенно осторожны, чтобы не проколоть аккумулятор.

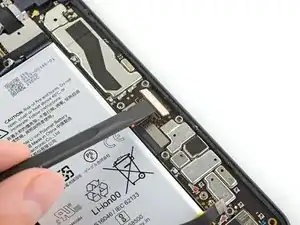

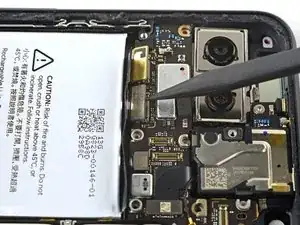

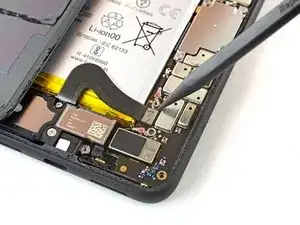

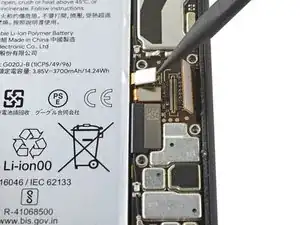

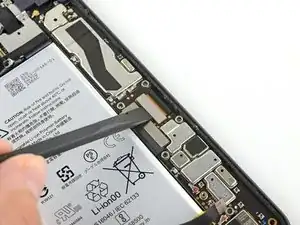

Используя заострённый конец лопатки, подденьте разъём аккумулятора прямо вверх от платы, чтобы отключить аккумулятор.

Чтобы заново подключить подобные нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте в середине. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Используя плоский конец лопатки, аккуратно загните кабель аккумулятора, чтобы он случайно не коснулся контактов во время дальнейшего ремонта.

Используйте отвёртку Torx T3, чтобы выкрутить два винта 4,1 мм, удерживающие крышку разъёма задней панели.

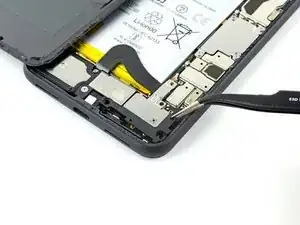

С помощью пинцета снимите крышку разъёма задней панели.

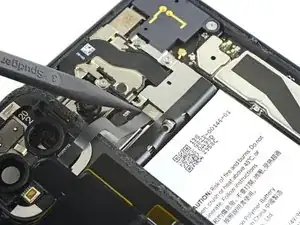

Используя заострённый конец лопатки, подденьте и отключите разъём задней панели.

Снимите заднюю панель.

При сборке обратно следуйте этому руководству для установки самодельных вырезанных клеевых прокладок для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую карту.

Аккуратно отогните тянущую бирку клея аккумулятора, чтобы облегчить доступ к винтам под ней.

Снимите три винта Torx T3, удерживающие крышку разъёма тыльной камеры:

Один винт 2,7 мм

Один винт 4,1 мм

Один винт 4,2 мм

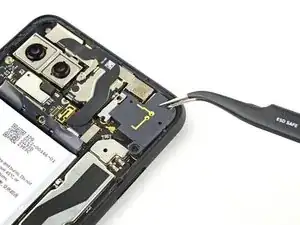

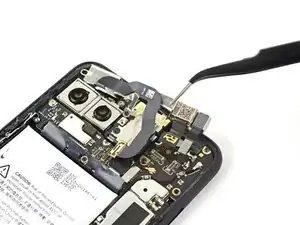

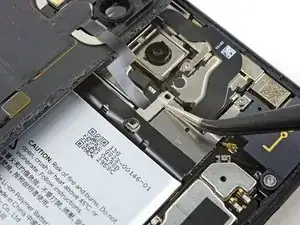

С помощью пинцета снимите крышку разъёма тыльной камеры.

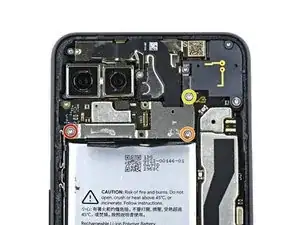

Снимите три винта Torx T3, удерживающие крышку разъёма фронтальной камеры:

Один винт 4,1 мм

Один винт 4,0 мм с плечиком

Один винт 4,1 мм с плечиком

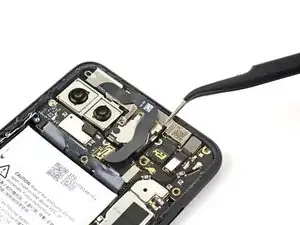

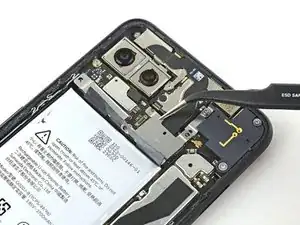

С помощью пинцета снимите крышку разъёма фронтальной камеры.

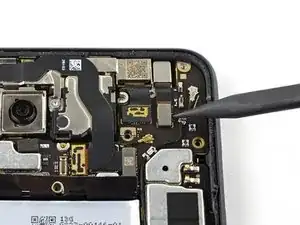

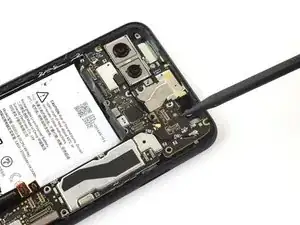

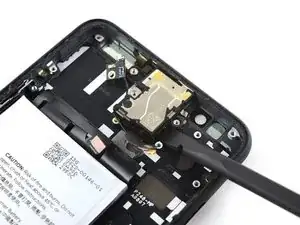

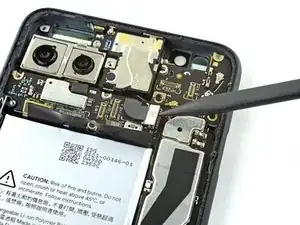

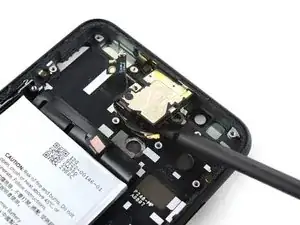

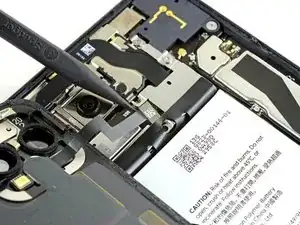

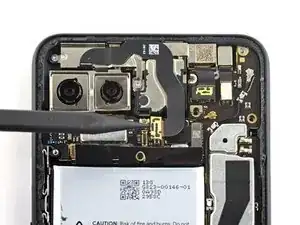

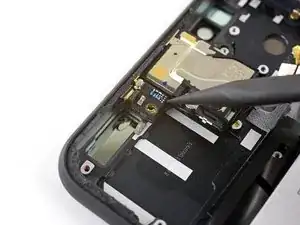

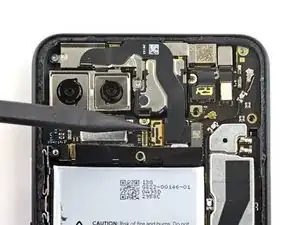

Используя заострённый конец лопатки, подденьте разъёмы камеры и датчиков прямо вверх от платы.

Отключите дополнительный разъём датчика.

Этот кабель приклеен к телефону слабыми клеевыми полосками.

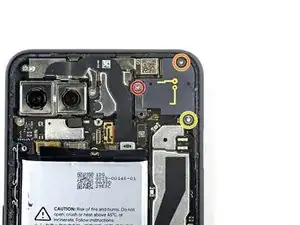

Снимите три винта Torx T3, удерживающие узел фронтальной камеры и датчиков:

Два винта 2,7 мм

Один винт 3,1 мм

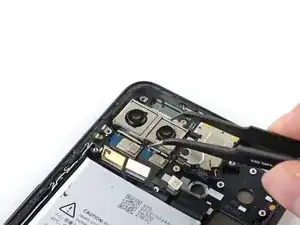

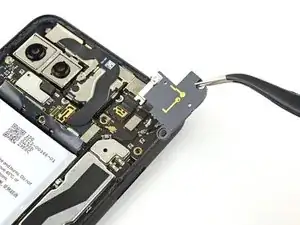

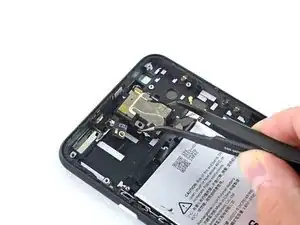

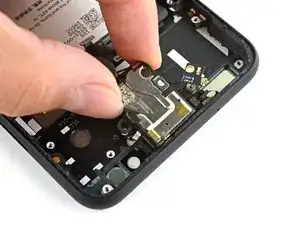

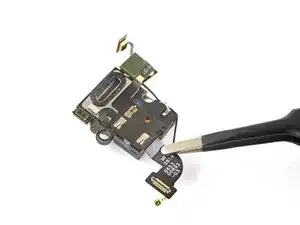

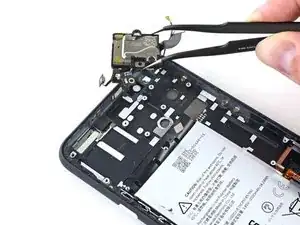

С помощью пинцета снимите узел фронтальной камеры и датчиков.

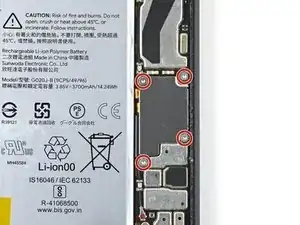

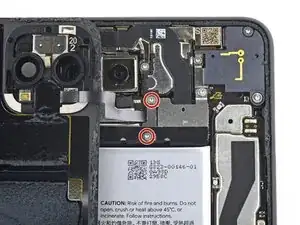

Используйте отвёртку Torx T3, чтобы выкрутить четыре винта 3,5 мм, крепящие крышку разъёма дисплея.

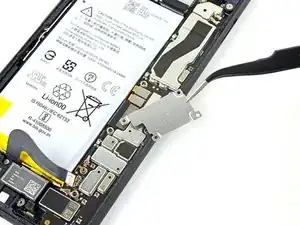

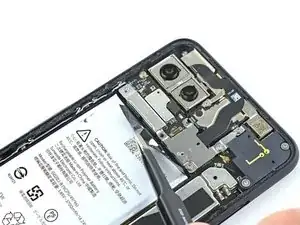

С помощью пинцета снимите крышку разъёма дисплея.

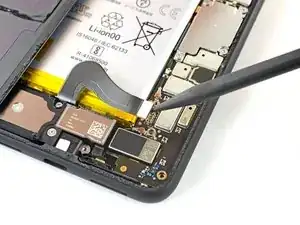

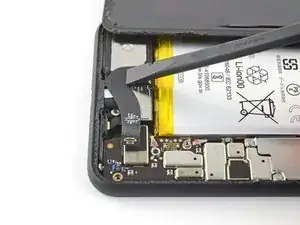

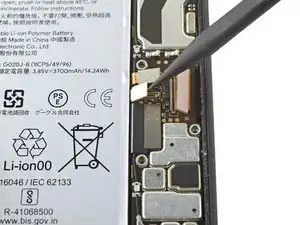

Используйте плоский конец лопатки, чтобы отключить разъём дисплея от платы.

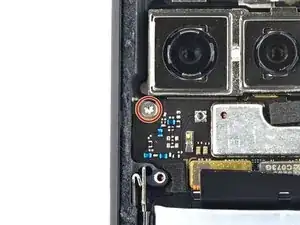

Используйте отвёртку Torx T3, чтобы выкрутить винт 2,7 мм, крепящий плату к раме.

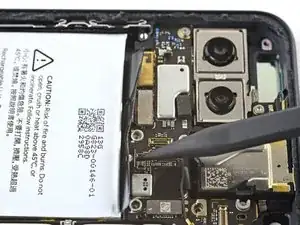

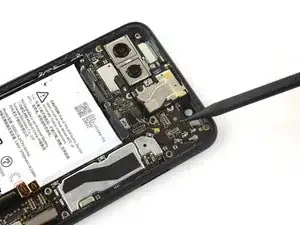

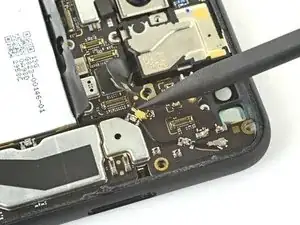

Используйте заострённый конец лопатки, чтобы отключить разъём боковых кнопок от платы.

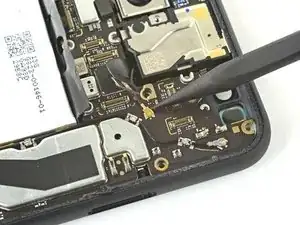

Отключите два разъёма тыльной камеры от платы.

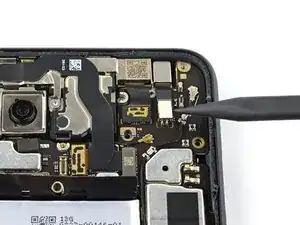

Отключите разъём динамика-ушника от платы.

Отключите два разъёма датчика захвата от платы.

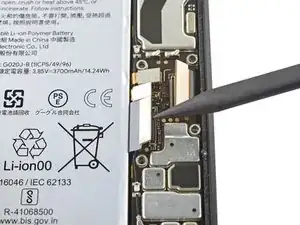

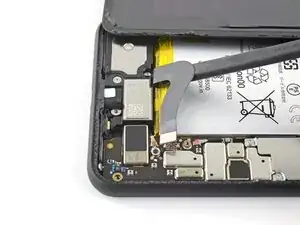

Отключите разъём порта зарядки от платы.

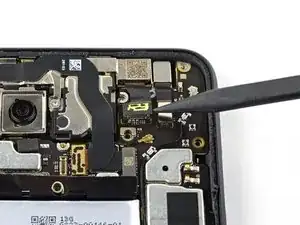

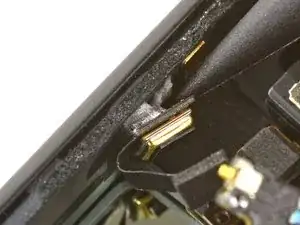

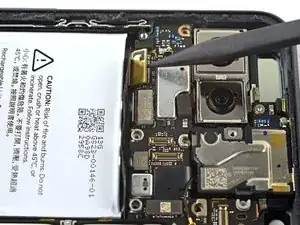

Используя заострённый конец лопатки, аккуратно подденьте и отщёлкните верхний антенный разъём от платы.

Отключите нижний антенный разъём.

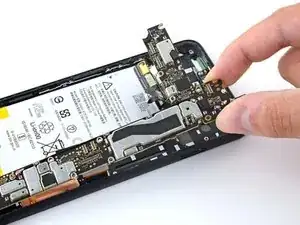

С помощью лопатки подденьте верхний край материнской платы и поворачивая выведите его вверх и наружу из рамки телефона.

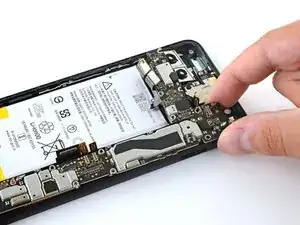

Медленно извлеките материнскую плату, соблюдая осторожность, чтобы не зацепить коннекторы ленточных кабелей.

Разъёмы модуля задней камеры огибают материнскую плату, и модуль камеры не закреплён в корпусе, поэтому он может подняться вместе с платой на этом этапе.

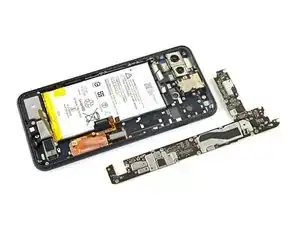

Полностью извлеките материнскую плату.

При повторной установке материнской платы убедитесь, что никакие разъёмы ленточных кабелей не оказались под платой.

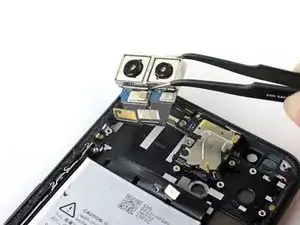

Пинцетом извлеките модуль задней камеры.

Отверткой T3 Torx выкрутите винт 2 мм, крепящий небольшую плату модуля разговорного динамика к телефону.

Остроконечным концом лопатки сдвиньте плату немного в сторону, отводя её от верхней части телефона.

Не пытайтесь полностью снять эту плату; она всё ещё подключена к разговорному динамику.

Плоским концом лопатки отожмите модуль разговорного динамика от средней рамки телефона.

Модуль разговорного динамика приклеен лёгким клеем и должен отойти без больших усилий.

Оттяните разговорный динамик от лёгкого клея, удерживающего его на верхней рамке телефона.

Пока не удаляйте разговорный динамик полностью, так как микрофон всё ещё приклеен к рамке телефона.

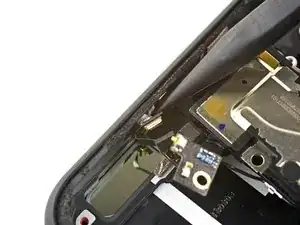

Остроконечным концом лопатки аккуратно отслойте микрофон от лёгкого клея, удерживающего его на верхней рамке телефона.

Убедитесь, что микрофон полностью отделён от верхней рамки перед переходом к следующему шагу.

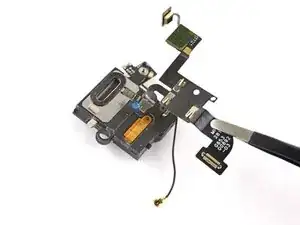

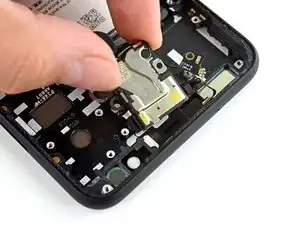

Пинцетом снимите сборку разговорного динамика и датчика движения Soli.

Пинцетом отлейте и снимите ленточный кабель датчика движения Soli, зафиксированный лёгким клеем.
