Замена аккумулятора Motorola Edge (2022)

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенный аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к середине правого края.

Резко, но ровно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте лезвие для открытия в образовавшийся зазор.

Проведите лезвием вдоль правого края, чтобы разрезать клей.

Оставьте лезвие в нижнем правом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лезвием вдоль нижнего края, чтобы разрезать клей.

Оставьте лезвие в нижнем левом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль края, чтобы разрезать клей.

Оставьте лезвие в верхнем левом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к середине рамки, проведите лезвием по краям телефона, пока крышка полностью не отделится.

Вставьте лезвие между правым краем оправы камеры и крышкой платы.

Проведите лезвием взад‑вперёд по краю, чтобы разрезать клей.

Вставьте лезвие между левым краем оправы камеры и крышкой платы.

Проведите лезвием взад‑вперёд по краю, чтобы разрезать клей.

Поднимите оправу камеры с телефона и снимите её.

При сборке:

Это хорошее место для проверки работоспособности телефона перед окончательным закрытием. Используйте это руководство для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Если вы заменяете сенсор отпечатка пальца или узел экрана, используйте это руководство для калибровки сенсора отпечатка пальца.

Следуйте этому руководству для замены клея задней крышки и оправы камеры.

Вставьте заострённый конец лопатки под ленту, соединяющую катушку беспроводной зарядки со динамиком в нижнем левом углу телефона.

Медленно поднимите лопаткой вверх, пока лента не отделится от динамика.

Вставьте лопатку под ленту, соединяющую катушку беспроводной зарядки с крышкой дополнительной платы в нижнем правом углу телефона.

Медленно поднимите лопаткой вверх, пока лента не отделится.

Используйте отвертку Phillips, чтобы выкрутить десять винтов длиной 4 мм, фиксирующих крышку материнской платы.

Клей фиксирует крышку материнской платы непосредственно к плате.

Приложите разогретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте инструмент для вскрытия между крышкой материнской платы и средним каркасом.

Подденьте крышку инструментом до тех пор, пока не сможете схватить крышку материнской платы пальцами.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлкнуть фиксаторы.

Медленно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Сдвиньте пальцами графитовую плёнку, покрывающую аккумулятор, в сторону.

Используйте заострённый конец лопатки, чтобы поддеть и отключить надавливаемый разъём аккумулятора.

Чтобы заново присоединить такие надавливаемые разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При несоосности контактов выводы могут погнуться, вызывая необратимое повреждение.

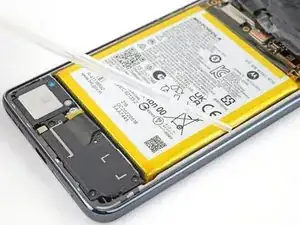

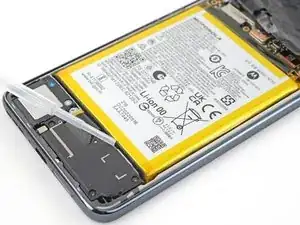

Капните несколько капель высококонцентрированного изопропилового спирта (90% и выше) в зазоры по краям аккумулятора.

Наклоните устройство при нанесении спирта, чтобы он стекал под аккумулятор.

Подождите одну минуту, чтобы изопропиловый спирт проник в клей.

Сначала наносите только несколько капель и при необходимости добавляйте. Если налить слишком много спирта, он может вытечь на материнскую плату и дочернюю плату.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор при снятии — проколотый или деформированный аккумулятор может протечь или вызвать пожар.

Прикрепите присоску к аккумулятору.

Сильной, ровной тягой потяните присоску вверх, чтобы создать зазор между аккумулятором и рамой.

Если аккумулятор не сдвигается, капните ещё немного изопропилового спирта и попробуйте снова.

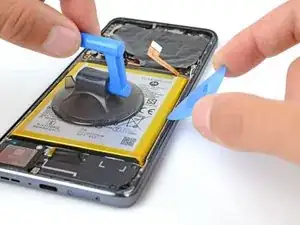

Вставьте монтажную пластинку в образовавшийся зазор.

Продолжайте тянуть присоску вверх, одновременно двигая монтажную пластину взад-вперёд, чтобы разрезать клей. Повторяйте процесс, пока аккумулятор не отделится от рамки.

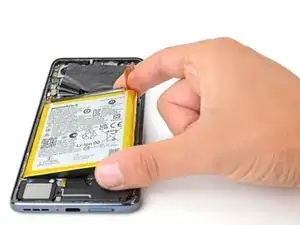

Снимите аккумулятор с среднего каркаса.

Не используйте повторно аккумулятор, если он деформирован или повреждён, это представляет опасность. Замените его на новый.

Следуйте этому руководству, чтобы установить новую клеевую ленту для аккумулятора.

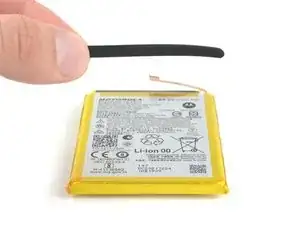

Пинцетом или пальцами удалите поролоновую полоску с нижнего края аккумулятора.

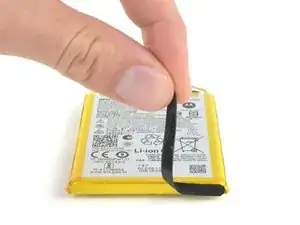

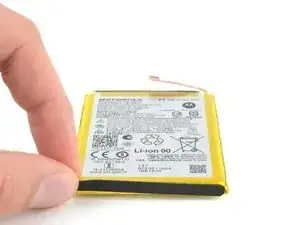

Перед установкой нового аккумулятора приклейте к нему поролоновую полоску.
