Как установить 80 мм вентилятор в ваш Framework Desktop

Перед началом ремонта завершите работу системы и отключите питание компьютера.

Подождите одну минуту перед продолжением, чтобы Desktop полностью выключился.

Убедитесь, что в вашем отвертке Framework Desktop установлен наконечник Phillips #2 (обозначенный как PH2) и направлен наружу. Если нет — извлеките наконечник и переверните его.

Если вы установили ручку на вашем Desktop, выполните этот шаг. В противном случае пропустите его.

Поверните резьбы винтов ручки против часовой стрелки с обеих сторон, пока они не освободятся.

Снимите ручку.

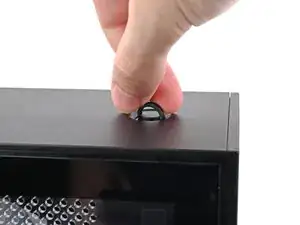

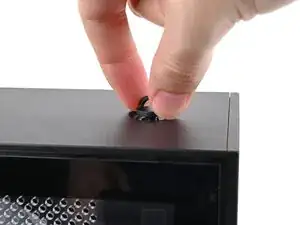

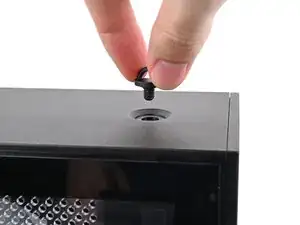

Поднимите двумя пальцами D-образные кольца на винтах верхней панели.

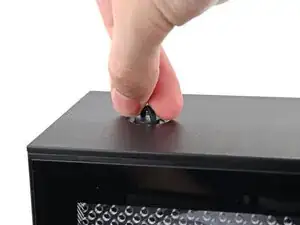

Сожмите винт пальцами и поверните против часовой стрелки, чтобы ослабить его.

Удалите винт верхней панели.

Повторите ту же процедуру для второго винта верхней панели.

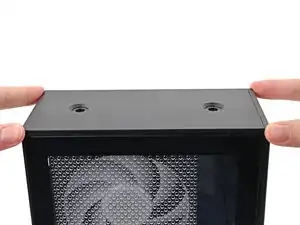

Сдвиньте верхнюю панель назад, в сторону тыльной части компьютера, чтобы освободить защёлки, фиксирующие её к шасси.

Если вам трудно схватиться за верхнюю панель, используйте отверстия под винты для удобного захвата.

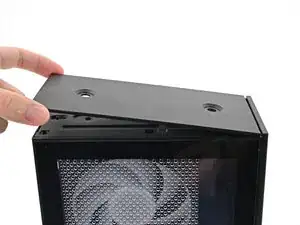

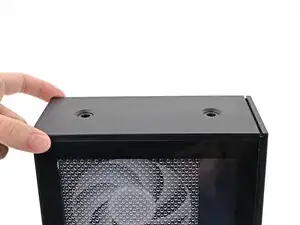

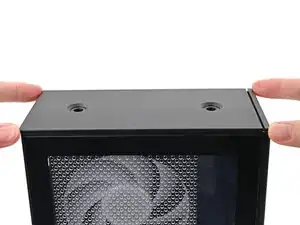

Поднимите верхнюю панель и снимите её с шасси.

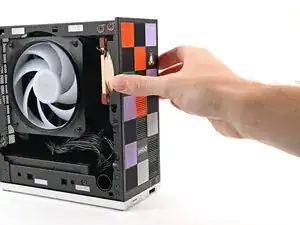

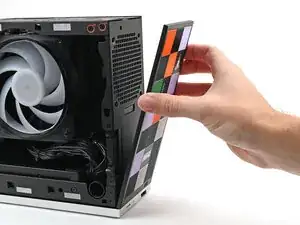

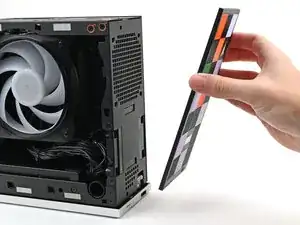

Отсоедините переднюю панель от магнитов, удерживающих её к шасси, потянув её пальцами.

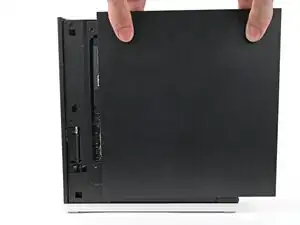

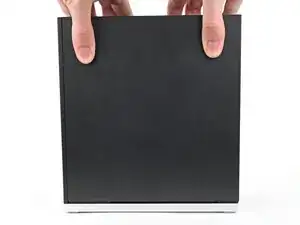

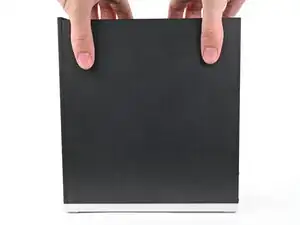

Схватите верхнюю часть правой панели пальцами и сдвиньте её вверх, чтобы освободить защёлки.

Снимите правую панель.

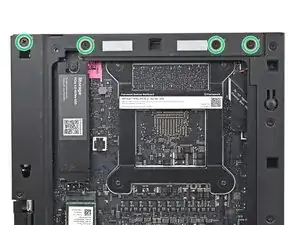

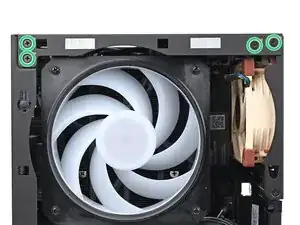

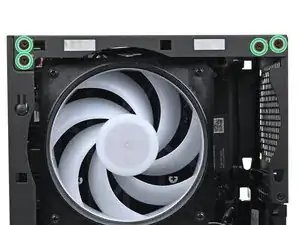

Удерживая Desktop устойчиво, используйте отвертку Framework Desktop, чтобы выкрутить восемь винтов Phillips длиной 4.0 мм, фиксирующих верхнюю металлическую панель.

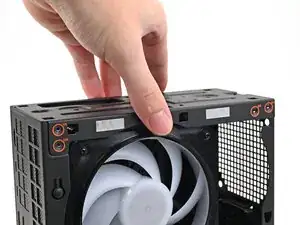

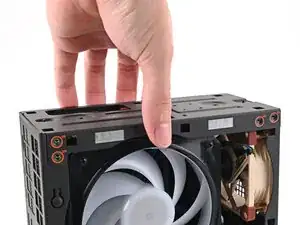

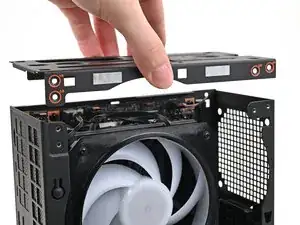

Поднимите верхнюю металлическую панель и снимите её с Desktop.

Положите правую боковую сторону Desktop на рабочую поверхность так, чтобы материнская плата была направлена вверх.

Ориентируйте вентилятор так, чтобы его этикетка была обращена от решётки вентилятора шасси, а кабель указывал вверх.

Если на вентиляторе есть стрелка, указывающая направление потока воздуха, убедитесь, что она направлена в сторону радиатора.

Если вы используете другой вентилятор, ориентируйте его так, чтобы он обдувал внутрь Desktop, а не в наружу.

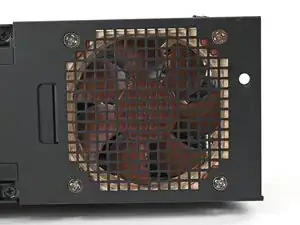

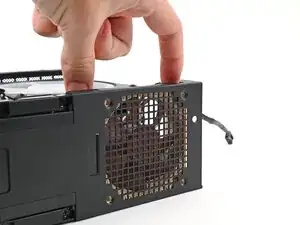

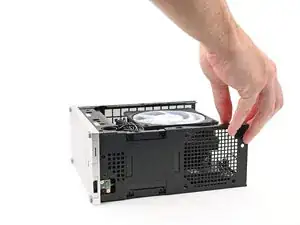

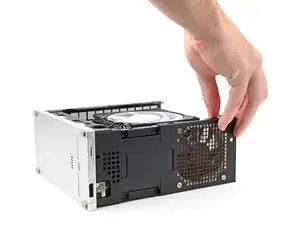

Вставьте вентилятор в шасси вдоль передней панели, убедившись, что отверстия под винты в шасси и вентиляторе совпадают.

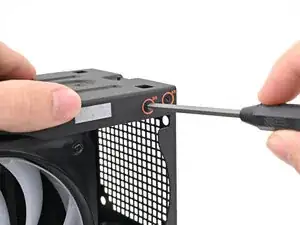

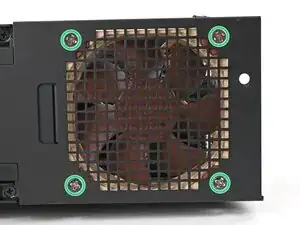

Используйте отвертку Framework Desktop, чтобы установить четыре винта, фиксирующие дополнительный вентилятор.

Большинство подобных вентиляторов используют самонарезающие винты, которые формируют резьбу в отверстиях вентилятора. Это нормально и необходимо для надёжной фиксации вентилятора.

Ориентируйте кабель вентилятора так, чтобы его две вертикальные линии были обращены к вам.

Наденьте кабель вентилятора на четырёхконтактный разъём с маркировкой "Sys Fan 2", убедившись, что оранжевая метка вставляется между вертикальными линиями.

Вы также можете подключить кабель к разъёму "Sys Fan 1" в зависимости от длины и ориентации кабеля.

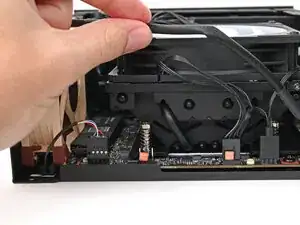

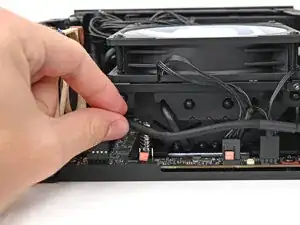

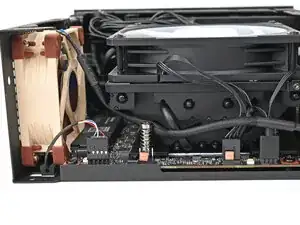

Проложите кабель вентилятора под радиатором и заправьте его за серебряный винтовой стояк.

Поверните Desktop так, чтобы он стоял вертикально на рабочей поверхности.

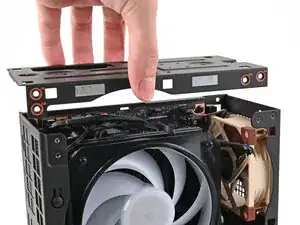

Разместите верхнюю панель сверху рабочего блока, убедившись, что она вставлена в шасси и видны оранжевые круги.

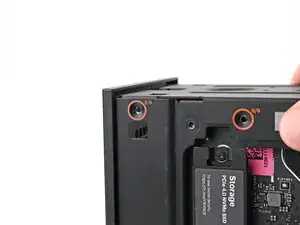

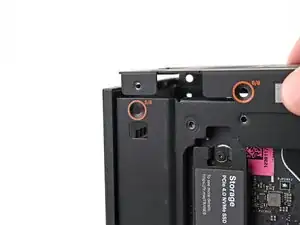

Убедитесь, что соответствующее отверстие под винт на верхней панели с пометкой "5/8" направлено внутрь шасси так, чтобы оранжевый круг был виден.

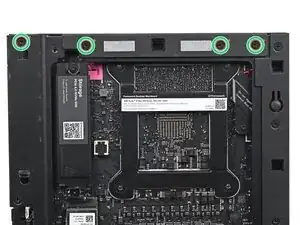

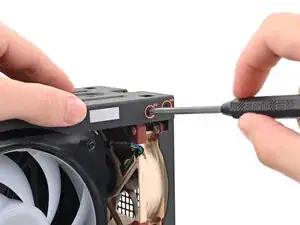

Держите рабочий блок устойчиво и используйте отвертку Framework Desktop, чтобы установить восемь крестообразных винтов длиной 4.0 мм, закрепляющих верхнюю панель.

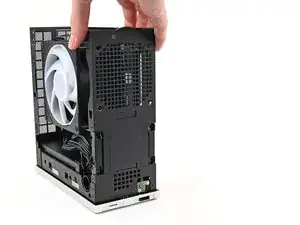

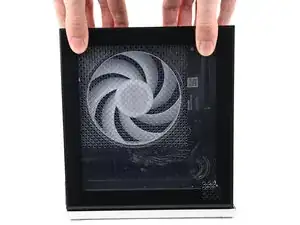

Сдвиньте правую панель по правому краю шасси сверху вниз и прижмите её, чтобы защёлки вошли в пазы.

Между нижней частью правой панели и серебристой базой должен быть небольшой зазор.

Подвигните правую панель в направлении базы компьютера, чтобы защёлки вошли в зацепление.

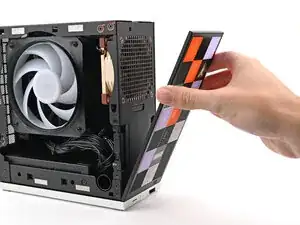

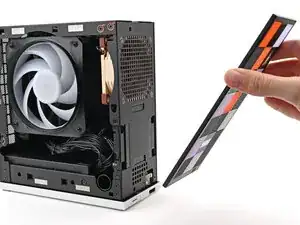

Положите нижнюю часть передней панели на небольшую выступающую кромку серебристой базы, чтобы выровнять её защёлки.

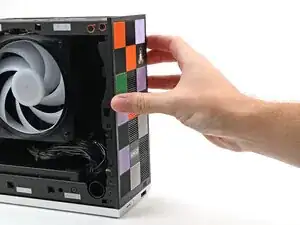

Прижмите переднюю панель к шасси и дайте магнитам выровнять её.

Сдвиньте левую панель по левому краю шасси и прижмите её, чтобы защёлки вошли в пазы.

Между нижней частью левой панели и серебристой базой должен быть небольшой зазор.

Подвиньте левую панель к основе компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Ориентируйте верхнюю панель так, чтобы её стрелка указывала в заднюю часть компьютера.

Держась за верхнюю панель под небольшим вниз наклоном, сдвиньте её по верхней части шасси (сзади вперёд), пока не почувствуете, что защёлки вошли в зацепление.

Между верхней панелью и передней частью рабочего блока должен быть небольшой зазор.

Положите верхнюю панель ровно на шасси, чтобы выровнять оставшиеся защёлки.

Держа компьютер одной рукой, другой сдвиньте верхнюю панель к передней части компьютера, чтобы убрать зазор и зафиксировать защёлки.

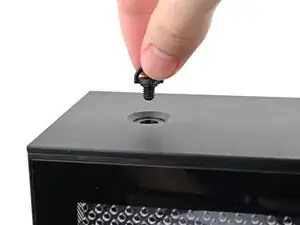

Вставьте винт верхней панели в отверстие и вращайте по часовой стрелке до плотного посадочного ощущения.

Повторите ту же процедуру для второго винта верхней панели.

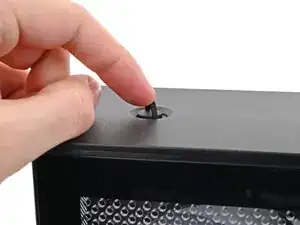

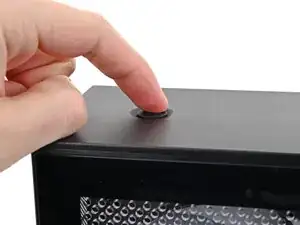

С помощью пальца закройте две D‑петельки на винтах верхней панели.
