Замена микроконтроллера Atmega328P на плате Arduino
Это руководство о том, как заменить микроконтроллер ATMega328P (код: X000048) на плате Arduino UNO R3 (модель: EL-CB-001, код: A000066). Для выполнения данной процедуры не требуются специализированные навыки или знания.
Микроконтроллер ATMega328P обрабатывает инструкции на языке C из Arduino IDE. Если он повреждён, код не может быть выполнен. К счастью, замена микроконтроллера — это простой и незатейливый процесс. Перед началом ремонта отключите плату Arduino от USB.
Шаг 1

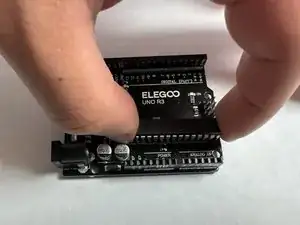

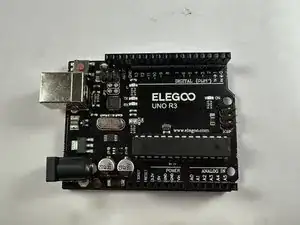

Поместите плату Arduino UNO R3 на ровную чистую поверхность.
Шаг 2

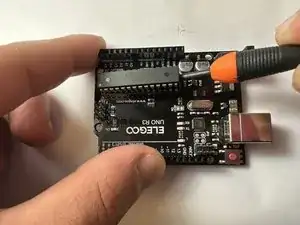

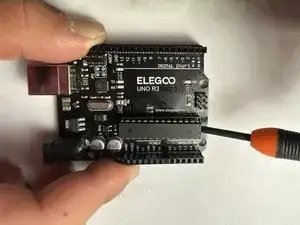

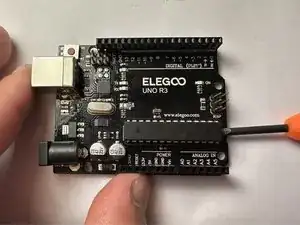

С правой стороны платы вставьте нейлоновую лопатку между микроконтроллером и разъёмом DIP и аккуратно поднимите вверх, чтобы вытащить его.
Дно микроконтроллера может поцарапаться, если не делать это осторожно. Не используйте металлические инструменты на этом этапе.
Шаг 3

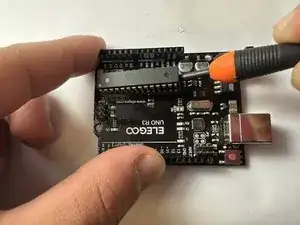

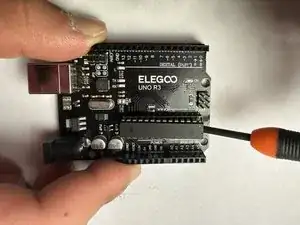

Повторите тот же процесс с другой стороны.
Поднимайте обе стороны равномерно, чтобы избежать повреждения контактов.
Шаг 4
Повторяйте шаги 2 и 3 до тех пор, пока микроконтроллер не станет достаточно свободным для удаления из разъёма.
Шаг 5

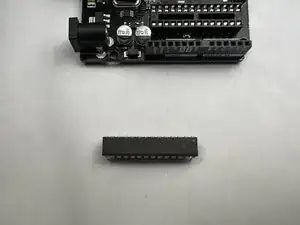

Удалите запасной микроконтроллер из упаковки.
Шаг 6

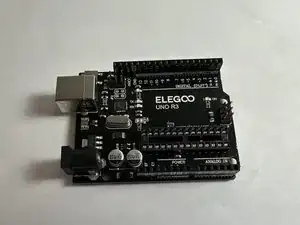

Если необходимо, выровняйте контакты запасного микроконтроллера и поместите его прямо над разъёмом DIP.

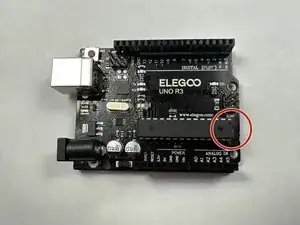

Убедитесь, что выемка на стороне микроконтроллера направлена вправо, совпадая с белыми линиями на плате.
Шаг 7

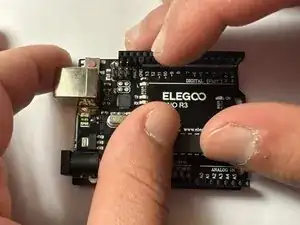

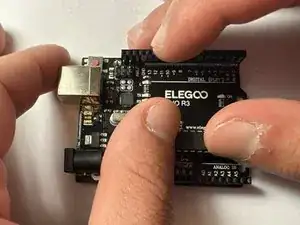

Осторожно нажмите на микроконтроллер, чтобы установить его в разъём DIP.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
