SATLLA 2 DIY KIT Сборка

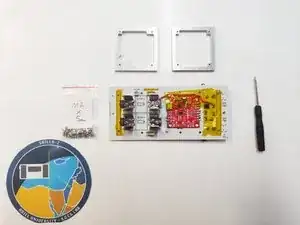

В комплекте:

8 плат: основная плата, плата питания, передняя плата, задняя плата, левая плата, правая плата, плата RPI и плата полезной нагрузки.

2 антенны: дипольная антенна 433 МГц и дипольная антенна 2.4 ГГц.

2 рамки: рамка с вырезом 3/4 круга — это передняя сторона, другая рамка — задняя сторона.

13 кабелей: 7 с двумя проводами, 5 с четырьмя проводами и 1 ленточный кабель камеры RPI.

42 болта и стойки: 28 болтов M2x5 мм, 2 болта M2x12 мм, 4 длинные стойки мама-к-маме, 2 короткие стойки мама-к-маме, 4 короткие стойки мама-к-папе.

Внешние элементы: 1 GPS, 2 датчика температуры NTC и 1 крестовая отвертка.

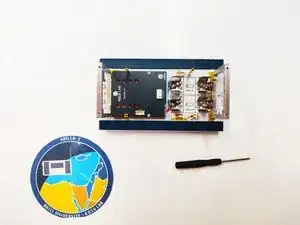

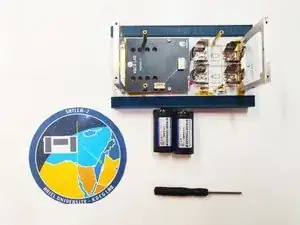

Для начала соберите плату питания: на первом этапе потребуются 4 болта M2x5 мм (по два с каждой стороны), 2 рамки и крестовая отвертка.

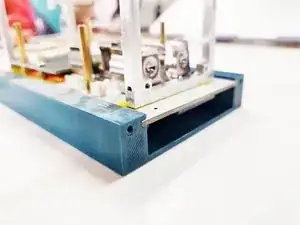

Прикрепите рамку к плате питания с помощью болтов M2x5 мм, но пока не затягивайте их окончательно. Обратите внимание: отверстия в рамке несимметричны, на каждой части рамки есть отметка-стрелка — стрелка указывает вверх спутника; рамка с вырезом 3/4 круга должна располагаться там, где обозначено «Z+»

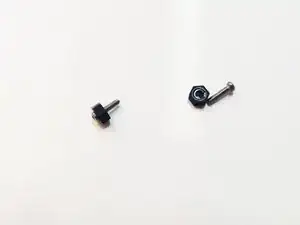

Теперь возьмите 4 болта M2x5 мм, 2 короткие стойки мама-к-маме и 2 короткие стойки мама-к-папе. Соберите стойки, как показано на третьем изображении.

Возьмите 2 болта M2x5 мм и 2 длинные стойки мама-к-маме.

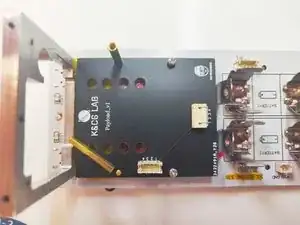

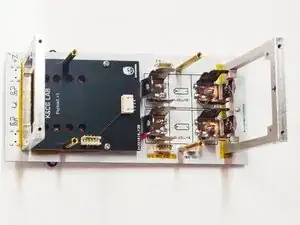

Разместите плату полезной нагрузки так, чтобы логотип «KC&G LAB» был сверху и указывал на рамку с вырезом 3/4 круга.

Закрутите болты M2x5 мм в отверстия справа на плате полезной нагрузки.

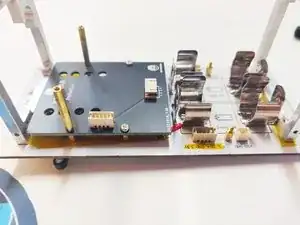

Прикрутите длинные стойки мама-к-маме к левой стороне платы полезной нагрузки.

Возьмите ещё 2 болта M2x5 мм, 2 длинные стойки мама-к-маме и 2 короткие стойки мама-к-папе.

Посередине держателя батареи с каждой стороны сначала вкрутите болт и короткую стойку мама-к-папе, затем сверху короткой стойки заверните длинную стойку мама-к-маме.

Перед вставкой батарей есть важный шаг. На плате имеются два микропереключателя, каждый контролирует разные силовые цепи: цепь питания от батареи и цепь питания от солнечной панели.

В целях безопасности после сборки платы питания и платы полезной нагрузки необходимо вставлять плату питания так, чтобы плата полезной нагрузки была обращена в сторону гермоотсека (POD).

Перед вставкой батарей обратите внимание на полярность: в держателе батареи нанесена схема, показывающая правильную полярность.

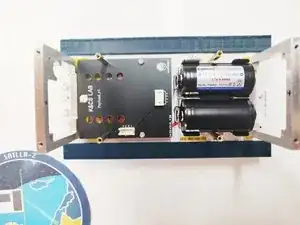

Теперь осторожно вставляйте по одной батарее за раз.

ПРИМЕЧАНИЕ: используйте защищённые элементы; держатель батареи рассчитан на защищённый элемент размером { (D)18.3 × (L)38.8 мм (±0.2 мм) }.

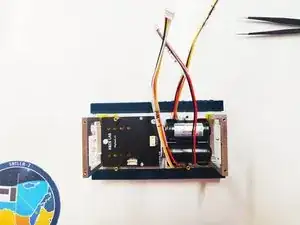

Для этой части вам понадобятся 3 кабеля:

PM-1, PM-2 и SOLAR — номер кабеля не имеет значения. ПРИМЕЧАНИЕ: полярность этих кабелей несущественна, рекомендуется использовать пинцет.

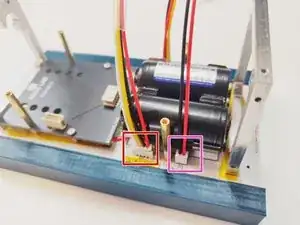

Подключите кабель PM-1 к отмеченному красному квадрату разъёма JST.

Подключите кабель PM-2 к отмеченному синему квадрату разъёма JST.

Подключите кабель SOLAR к отмеченному розовому квадрату разъёма JST.

Подключите кабель PM-1 к отмеченному красному квадрату разъёма JST.

Подключите кабель PM-2 к отмеченному синему квадрату разъёма JST.

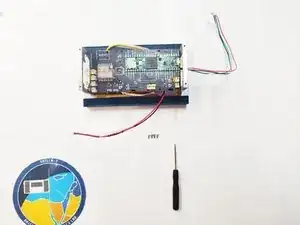

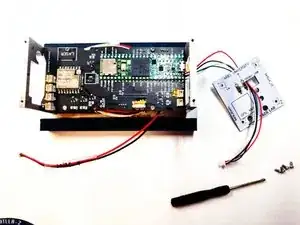

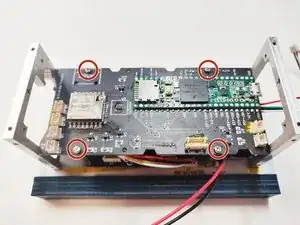

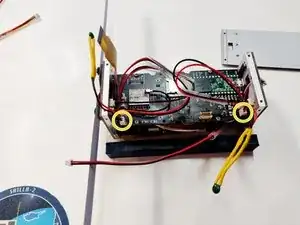

Установите основную плату сверху на стойки, используйте 4 болта M2x5 мм и крестовую отвертку, чтобы закрепить основную плату на стойках.

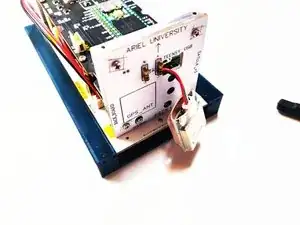

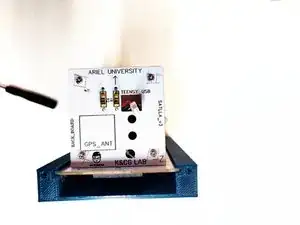

Возьмите 4-проводный кабель GPS, подключённый к основной плате, и вставьте его в квадратный вырез на задней плате с надписью «TEENSY_USB».

Возьмите 4 болта M2x5 мм и крестовую отвертку и прикрепите заднюю плату к рамке. ПРИМЕЧАНИЕ: не затягивайте чрезмерно.

Подключите GPS к 4-пиновому разъёму JST.

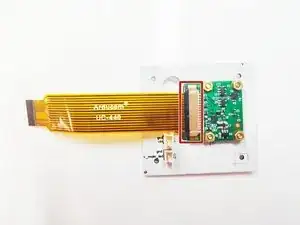

Возьмите ленточный кабель камеры RPI и подключите его к камере, установленной на задней стороне передней платы. ПРИМЕЧАНИЕ: работайте пинцетом и осторожно подключайте ленточный кабель к камере.

Осторожно вставьте переднюю плату в рамку, следя за тем, чтобы не повредить ленточный кабель при установке.

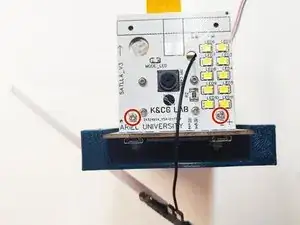

Возьмите 2 болта M2x5 мм и закрепите нижние правый и левый болты. ПРИМЕЧАНИЕ: не затягивайте чрезмерно.

Вставьте кабель антенны 433 МГц в единственное отверстие на передней плате.

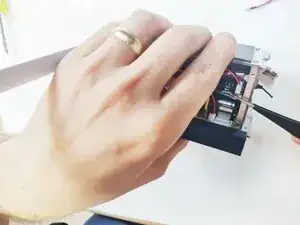

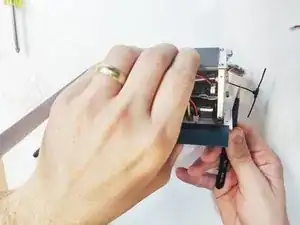

Пинцетом осторожно протяните кабель внутрь.

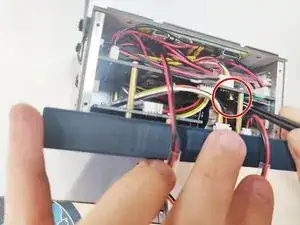

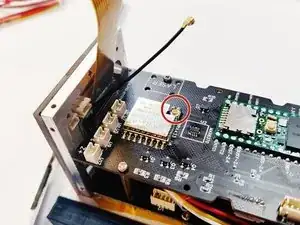

Осторожно подключите кабель антенны к IPEX-разъёму чипа SX1278.

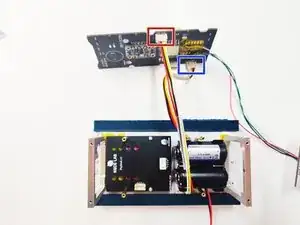

Подключите кабель MF-1 к отмеченному красному квадрату разъёма JST.

Подключите кабель MF-2 к отмеченному синему квадрату разъёма JST.

Возьмите 2 болта M2x12 мм и 2 пластиковые стойки.

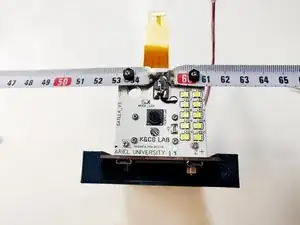

Закрепите антенну на передней плате, как показано на изображении.

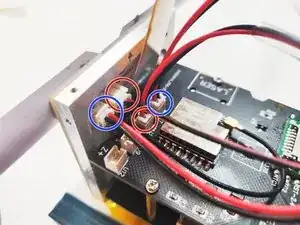

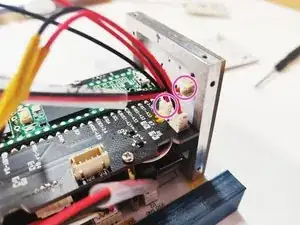

Подключите кабель MF-1 к разъёму JST, отмеченному красным кругом.

Подключите кабель MF-2 к разъёму JST, отмеченному синим кругом.

Подключите кабель MB-1 к разъёму JST, отмеченному розовым кругом.

Подключите кабель NTC к разъёму JST, отмеченному жёлтым кругом. ПРИМЕЧАНИЕ: у NTC отсутствует полярность.

Разместите правую плату с правой стороны спутника. ПРИМЕЧАНИЕ: правая сторона — там, где квадратный вырез «TEENSY_USB» на задней плате находится поблизости.

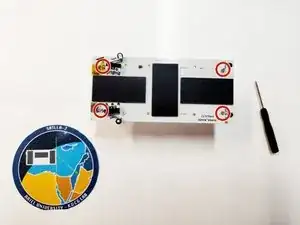

Возьмите 4 болта M2x5 мм и крестовой отвёрткой затяните все 4 болта. ПРИМЕЧАНИЕ: не перетягивайте.

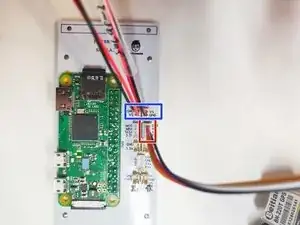

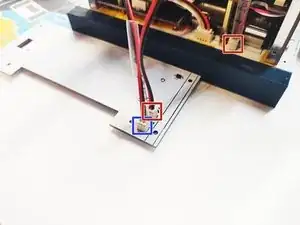

Подключите кабель RPI-M к разъёму JST, отмеченному красным квадратом.

Подключите два кабеля SOLAR к разъёму JST, отмеченному синим квадратом.

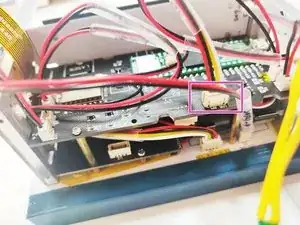

На основной плате подключите другую сторону кабеля RPI-M к розовому квадрату.

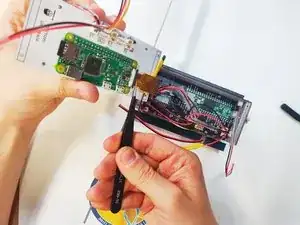

Осторожно подключите ленточный кабель к разъёму камеры RPI. ПРИМЕЧАНИЕ: разъём хрупкий.

Подключите один из кабелей SOLAR к разъёму JST, отмеченному кругом.

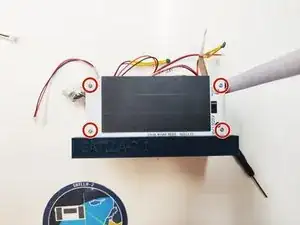

Возьмите 4 болта M2x5 мм и крестовой отвёрткой затяните все 4 болта. ПРИМЕЧАНИЕ: не перетягивайте.

Вставьте кабель антенны 2,4 ГГц в верхнее отверстие задней платы.

Пинцетом захватите конец кабеля и потяните его на себя.

Осторожно подключите кабель антенны к IPEX-разъёму чипа SX1280, отмеченному красным кругом.

Подключите последний кабель SOLAR от платы RPI к разъёму JST, отмеченному синим квадратом.

Подключите кабель SOLAR от силовой платы к разъёму JST, отмеченному красным квадратом.

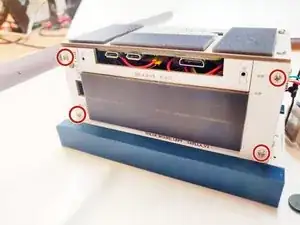

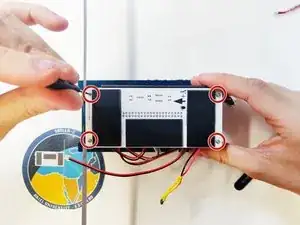

Возьмите 4 болта M2x5 мм и крестовой отвёрткой затяните все 4 болта. ПРИМЕЧАНИЕ: не перетягивайте.

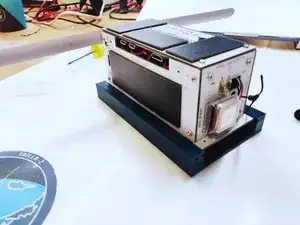

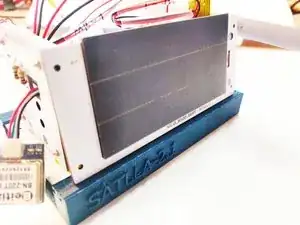

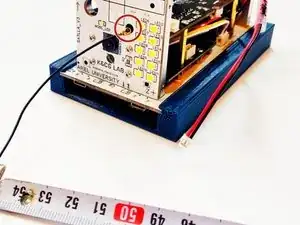

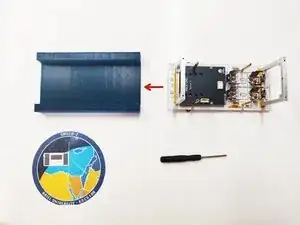

Итоговый результат.
