Замена линзы камеры iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта с крестообразным шлицем, фиксирующие крышку доступа на вашем iMac.

Оба винта остаются закреплёнными в крышке доступа.

Снимите крышку доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx, длиной 6 мм

Один винт T8 Torx, длиной 8 мм (справа от слота для оперативной памяти на модели 2105)

Переориентируйте iMac так, чтобы он встал в вертикальное положение на подставке.

Вставьте пластиковую карточку в угол вентиляционного отверстия рядом с верхней частью задней крышки.

Нажмите карточкой вверх в сторону верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите процедуру для другой стороны передней рамки.

Возможно, потребуется наложить несколько слоёв армирующей ленты на верхнюю часть карточки доступа для облегчения освобождения защёлок. Или используйте две карточки для дополнительной толщины.

Если рамка не поддаётся, попробуйте слегка приподнять её нижний край от задней крышки (подробно в следующих шагах) и повторите операцию по разъединению защёлок.

Положите iMac лицевой стороной вниз на ровную поверхность, опершись на подставку.

Чтобы отвести переднюю рамку от iMac, одновременно выполните следующие действия:

Используйте большие пальцы, чтобы нажать на защёлки оперативной памяти и удерживать iMac вниз.

Указательными пальцами потяните небольшую перемычку материала на передней рамке к себе.

Поднимите переднюю рамку вверх, удерживая её указательными пальцами.

Когда небольшая перемычка материала пройдет мимо защёлок оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы она освободилась от нижнего края задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, следя за подключёнными кабелями камеры и микрофона у её верхнего края.

При необходимости снимите полоску ленты, покрывающую разъём кабеля микрофона.

Разъём микрофона находится вблизи внутренней стороны верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупкие и легко деформируются. Снимайте осторожно.

При необходимости снимите полоски ленты, покрывающие плату камеры.

Не забудьте заново приклеить ленту на лицевую часть платы камеры, чтобы избежать коротких замыканий.

Используйте наконечник лопатки, чтобы отогнуть фиксирующую защёлку ленточного кабеля камеры.

Отогните язычок от передней поверхности передней рамки.

Используйте наконечник лопатки, чтобы вытащить ленточный кабель камеры из его гнезда на плате камеры.

Плата камеры не прижата винтами, а удерживается чёрным пластиковым кронштейном, прикреплённым к передней рамке.

На следующем шаге вы повернёте два чёрных фиксирующих защёлки (показаны красным), чтобы освободить плату камеры от передней рамки.

Одновременно поверните обе фиксирующие защёлки большим пальцем от платы камеры и подталкивайте плату вверх с обеих сторон указательными пальцами.

Снимите плату камеры с передней рамки.

Используйте наконечник лопатки, чтобы снять пенопластовую прокладку, покрывающую микрофон.

Используйте плоский конец лопатки, чтобы оторвать микрофон от клея, прикрепляющего его к передней рамке.

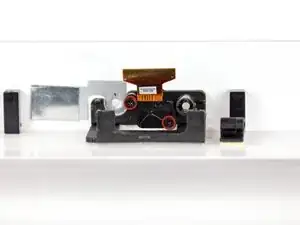

Снимите два винта с крестообразным шлицем, которыми камера крепится к кронштейну камеры.

Снимите маленький чёрный пластиковый кронштейн камеры с передней рамки.

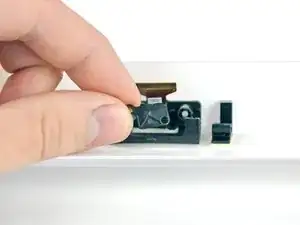

Оттяните линзу камеры от кронштейна камеры и извлеките её из передней рамки.
