Замена вентилятора процессора iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта с крестообразной головкой, фиксирующие лючок доступа к вашему iMac.

Оба винта остаются захваченными в лючке доступа.

Снимите лючок доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм (справа от слота оперативной памяти на модели 2105)

Переориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия рядом с верхней частью задней крышки.

Потолкните карту в сторону верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите эту операцию с другой стороны передней рамки.

Возможно, потребуется несколько слоёв армирующей ленты на верхней части карты доступа для облегчения отпускания защёлок. Или используйте две карты для дополнительной толщины.

Если рамка не поддаётся, попробуйте слегка приподнять нижний край передней рамки от задней крышки (подробно описано в следующих шагах) и повторите процесс освобождения защёлок.

Положите iMac на ровную поверхность подставкой вниз.

Чтобы приподнять переднюю рамку с iMac, одновременно:

Нажмите большими пальцами на рычаги оперативной памяти и прижмите iMac к поверхности.

Указательными пальцами потяните небольшой перемычку материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами.

Когда маленькая перемычка материала освободится от рычагов оперативной памяти, поднимите переднюю рамку за её нижний край настолько, чтобы она освободила нижний край задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая подключенные кабели камеры и микрофона, прикреплённые к её верхнему краю.

При необходимости снимите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен рядом с внутренней частью верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупки и легко деформируются. Удаляйте осторожно.

Отделите нижний экран электромагнитного экрана (EMI) от задней крышки.

Необходимо отсоединить экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Если вы случайно порвёте экран, используйте кусок алюминиевой ленты, чтобы закрыть разрыв.

Приклейте EMI-экран к лицевой части дисплея, чтобы он не мешал.

Снимите два винта T6 Torx длиной 5 мм, которые фиксируют разъём кабеля данных дисплея на плате логики.

Поднимите разъём кабеля данных дисплея с платы логики за его чёрную тянущую ярлык.

Отрежьте ленту EMI вдоль двух вертикальных краёв дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы удерживать экранирующий материал вдоль левых и правых краёв дисплея в стороне перед опусканием дисплея в заднюю крышку iMac.

Позвольте нижнему EMI-экрану свисать с дисплея.

Удалите четыре винта T10 Torx длиной 7,5 мм, фиксирующие дисплей к задней крышке.

Винты утоплены, поэтому при удалении помогает тонкая магнитная отвертка. Большинство держателей бит слишком короткие, чтобы достать до этих винтов.

Поднимите нижний край дисплея и поверните его в сторону верхнего края iMac.

Не поднимайте слишком высоко, так как инверторные кабели всё ещё подключены.

Отключите оба инверторных кабеля от платы инвертора.

Эти разъёмы очень плотно сидят в своих гнёздах. Помогает использовать ногти или кончик лопатки, чтобы нажать на ушки по бокам разъёмов и высвободить их из гнёзд. Небольшие гемостаты значительно помогают.

Отключите два инверторных кабеля на верхнем крае инвертора тем же способом, что описан в предыдущем шаге.

Поверните дисплей почти перпендикулярно задней крышке и приподнимите его, чтобы отлепить от него EMI-экран, приклеенный к его верхнему краю.

Удалите один винт Torx T10, крепящий левый динамик к задней части корпуса.

Выньте левый динамик из задней части корпуса.

Винт для левого динамика длиннее, чем винт для правого динамика.

Используйте плоский конец лопатки, чтобы поддеть оба разъема антенн и отсоединить их от платы AirPort Extreme.

В некоторых моделях может быть только один провод антенны AirPort.

Используйте металлическую лопатку, чтобы отсоединить кабель данных SATA от материнской платы.

Разъем SATA на большинстве iMac склонен застревать в гнезде на материнской плате. Если у вас возникают трудности с отсоединением кабеля SATA, вставьте металлическую лопатку или другой тонкий инструмент в зазор между разъемом SATA и гнездом и проверните вал лопатки, чтобы безопасно разъединить две части.

Оттяните разъем кабеля платы ИК‑датчика от его гнезда на плате ИК‑модуля.

Тяните разъем параллельно плоскости материнской платы.

Проведите кабели динамиков под платой ИК и сборкой радиатора, выведите их из под них.

Удалите один винт Torx T10, крепящий правый динамик к материнской плате.

Поднимите правый динамик из задней части корпуса и отодвиньте его в сторону.

Оба динамика всё ещё подключены к материнской плате с помощью кабеля динамика.

Отсоедините разъем кабеля динамика, поднимая его прямо вверх из гнезда на материнской плате.

Тяните разъем параллельно плоскости материнской платы.

Отсоедините разъемы вентилятора жесткого диска и кнопки питания от материнской платы, потянув их разъемы прямо вверх из гнезд на материнской плате.

При необходимости удалите кусочки ленты, удерживающие кабель данных SATA на материнской плате.

Отведите кабель данных SATA от лицевой стороны материнской платы.

Отсоедините кабель питания DC‑In, одновременно нажав обе фиксирующие защелки и потянув его разъем от гнезда на материнской плате в сторону верхней части iMac.

После того как обе фиксирующие защелки пройдут через удерживающие язычки, полезно сдвинуть защелки в сторону верхнего края iMac, одновременно покачивая разъем.

Поднимите разъем кабеля датчика освещённости вверх и отсоедините его от материнской платы.

Используйте плоский конец лопатки, чтобы поддеть разъем антенны Bluetooth и отсоединить его от платы Bluetooth.

Осторожно выведите кабель платы ИК из‑под платы ИК и отодвиньте его, чтобы он не мешал материнской плате.

Отсоедините следующие разъемы от материнской платы:

Кабель камеры/платы ИК.

Вентилятор оптического привода.

При снятии разъема вентилятора оптического привода полезно использовать лопатку или ногти, чтобы сдвинуть ушки по обеим сторонам разъема в сторону верхнего края iMac.

Чтобы облегчить снятие разъема камеры/платы ИК, полезно зажать кабели одной рукой об лопатку и тянуть вверх к верхнему краю iMac, одновременно осторожно подтягивая кабели другой рукой.

Отсоедините кабель термодатчика оптического привода от материнской платы, потянув его разъем от гнезда на материнской плате.

Тяните разъем параллельно плоскости материнской платы.

Удалите два винта Torx T6, крепящие разъем ленточного кабеля оптического привода к материнской плате.

Используйте плоский конец лопатки, чтобы поддеть разъем ленточного кабеля оптического привода и отсоединить его от материнской платы.

Разъем легче всего снять, поддев его сверху или снизу.

Отогните ленточный кабель оптического привода от материнской платы.

Будьте очень осторожны при перемещении ленточного кабеля оптического привода — он хрупкий и легко рвётся.

Отсоедините следующие разъемы от материнской платы:

Кабель термодатчика жесткого диска.

Кабель вентилятора ЦП.

При снятии этих разъемов полезно сдвинуть ушки по обеим сторонам разъема ногтями или кончиком лопатки в сторону верхнего края iMac.

Удалите два винта Torx T6, крепящие верхнюю часть каркаса радиатора к шасси.

Удалите следующие семь винтов, крепящих материнскую плату к задней части корпуса:

Три крупнозубых винта Torx T10.

Три мелкозубых винта Torx T10.

Один длинный крупнозубый винт Torx T10.

Осторожно поверните верхний край логической платы наружу из задней крышки и поднимите плату вверх, извлекая её из iMac, следя за фиксирующими рычагами оперативной памяти и любыми кабелями, которые могут застрять.

Особо внимательно обращайтесь с кабелем термодатчика жёсткого диска, который проложен под каркасом радиатора.

Держите логическую плату только за её края.

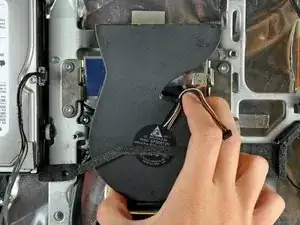

Снимите вентилятор процессора со стоек из пластика, выступающих из задней крышки, и удалите его из iMac, следя за тем, чтобы кабели не застряли.
