Замена вентилятора MacBook Pro 14" Late 2023 (M3)

Разрядите батарею MacBook до уровня ниже 10% перед началом этого ремонта. Заряженная батарея может загореться при повреждении во время ремонта.

Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой, пока физически не отключите батарею.

Отключите кабель MagSafe и любые аксессуары, подключенные к MacBook.

В ходе ремонта отслеживайте каждую винтовую деталь и убедитесь, что она возвращается ровно на своё место.

Используйте отвёртку P5 pentalobe, чтобы выкрутить восемь винтов, фиксирующих нижнюю крышку:

Четыре винта длиной 9,2 мм вдоль заднего края (рядом с петлей экрана)

Четыре винта длиной 5 мм вдоль переднего края (рядом с трекпадом)

Скользящие защёлки вдоль заднего края MacBook фиксируют нижнюю крышку. На этом шаге вы сдвинете нижнюю крышку от петель, чтобы освободить её из этих защёлок.

Вставьте плоский конец лопатки между нижней крышкой и правой петлёй экрана.

Опёрев лопаткой о петлю, оттолкните нижнюю крышку от неё.

Повторите для левой петли.

После того как вы освободите скользящие защёлки вдоль заднего края, ещё четыре защёлки фиксируют нижнюю крышку к рамке:

Две защёлки рядом с вырезами в рамке

Две защёлки примерно по центру нижней крышки

При отсоединении нижней крышки от рамки вы услышите и почувствуете характерное «щёлканье», когда каждая из четырёх защёлок освобождается.

Не вводите инструмент глубже 1 см (немного меньше половины дюйма) у передней части вырезов для динамиков, чтобы не повредить динамики.

Вставьте плоский конец лопатки в переднюю часть выреза в правой стороне рамки.

Сдвиньте лопатку в направлении к задней части выреза и подденьте вверх, чтобы освободить две защёлки с правой стороны.

Повторите для выреза динамика слева, чтобы освободить две защёлки с левой стороны.

Снимите нижнюю крышку.

Чтобы снова установить нижнюю крышку:

Положите её и совместите скользящие защёлки с задним краем MacBook. Нажмите вниз на нижнюю крышку и сдвиньте её к заднему краю, чтобы защёлки вошли в зацепление.

Когда одна сторона встанет на место, она может сместить другую сторону. Проверяйте обе стороны во время нажатия.

Когда задние углы нижней крышки будут закреплены и заподлицо с рамкой, нажмите посередине нижней крышки, чтобы защёлкнуть оставшиеся четыре защёлки.

Вы услышите и почувствуете, как каждая защёлка щёлкает на место.

Используйте Torx Plus 3IP, чтобы выкрутить два винта длиной 2,1 мм, фиксирующих крышку разъёма трекпада.

Снимите крышку разъёма трекпада.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём нажатия трекпада от логической платы.

Чтобы снова присоединить такие разъёмы нажатия, аккуратно совместите и нажмите одну сторону до защёлкивания, затем повторите с другой стороны. Не применяйте силу: при неправильном выравнивании контакты могут погнуться и повредиться окончательно.

Легкий клей фиксирует кабель трекпада к плате батареи.

Отклейте кабель трекпада от платы батареи и отведите его через передний край MacBook.

Будьте осторожны, чтобы не согнуть и не повредить кабель.

Кабель данных батареи приклеен к плате батареи и к логической плате. На следующих шагах вы его отключите, разъедините клей и извлечёте.

Нагрейте iOpener и поместите его на кабель данных батареи на 30 секунд, чтобы смягчить клей.

Если у вас нет iOpener, можно использовать фен, чтобы слегка нагреть кабель. Не перегревайте батарею — это опасно и может привести к возгоранию.

С помощью пинцета отогните ленту, закрывающую ZIF-разъём кабеля данных батареи на плате батареи.

Используйте острие лопатки, чтобы приподнять маленький фиксирующий язычок ZIF-разъёма кабеля данных батареи на плате батареи.

Используйте пинцет, чтобы вытащить разъём прямо из его сокета и отключить его от платы аккумулятора.

С помощью пинцета отогните ленту, закрывающую ZIF-разъём кабеля данных аккумулятора на плате логики.

Используйте острие лопатки, чтобы перевернуть вверх маленькую фиксирующую защёлку ZIF-разъёма кабеля данных батареи на плате логики.

С помощью пинцета захватите шейку кабеля и вытяните его прямо из сокета, чтобы отключить от платы логики.

Кабель данных аккумулятора слегка приклеен к плате аккумулятора и плате логики.

Подведите кончик медиатора для вскрытия между верхней частью кабеля данных аккумулятора и платой логики, чтобы отделить клей.

Подведите медиатор между нижней частью кабеля и серебряным винтом с широкой шляпкой, чтобы отделить оставшийся клей.

Снимите кабель данных аккумулятора.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить винт с широкой шляпкой длиной 3,9 мм, крепящий главный разъём аккумулятора.

Используйте плоский конец лопатки, чтобы приподнять главный разъём аккумулятора от платы аккумулятора и отключить аккумулятор.

Приподнимайте разъём достаточно высоко, чтобы он случайно не замкнул контакты во время ремонта, но не более чем на 45 градусов, чтобы не сломать его.

Для дополнительной безопасности поместите непроводящий преградный материал, например кусочек игральной карты, между разъёмом и платой.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2,1 мм, фиксирующие крышку и кронштейн разъёма антенны.

Снимите крышку.

Подведите одну лапку изогнутого пинцета под металлическую шейку одного из антенных разъёмов и аккуратно поднимите вверх, чтобы отключить его.

Поднимайте только по металлическим частям разъёмов. Не тяните за сами кабели.

Повторите для остальных двух антенных разъёмов.

Чтобы снова подключить такие антенные кабели, удерживайте каждый над его сокетом и надавите плоским концом лопатки, пока разъём не защёлкнется.

Используйте пенталоб-отвертку P2, чтобы выкрутить девять винтов длиной 1,6 мм, фиксирующих планку антенны.

При обратной сборке не затягивайте эти винты слишком сильно — убедитесь, что они правильно входят в резьбу, затем затяните только до положения «плотно».

Используйте отвертку Torx Plus 5IP, чтобы выкрутить оставшиеся шесть винтов, фиксирующих планку антенны:

Четыре винта длиной 3,2 мм

Два винта длиной 7,5 мм

Снимите планку антенны.

Используйте отвертку Torx 3IP, чтобы выкрутить девять винтов длиной 2,1 мм, фиксирующих четыре крышки разъёмов на правой стороне платы логики.

Снимите четыре крышки разъёмов с правой стороны платы логики с помощью пинцета или пальцами.

Используйте острие лопатки, чтобы поддеть и отключить пресс-разъём датчика угла крышки.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-разъём порта MagSafe.

Используйте плоский конец лопатки, чтобы поддеть и отключить два пресс-разъёма портов USB-C.

Используйте острие лопатки, чтобы поддеть и отключить пресс-разъём разъёма для наушников.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2 мм, фиксирующие крышку разъёма Touch ID в верхнем левом углу платы логики.

Снимите крышку разъёма Touch ID.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём кнопки Touch ID.

С помощью пинцета отогните ленту, закрывающую ZIF-разъём микрофона справа от вентилятора.

Используйте наконечник лопатки, чтобы поднять запирающую планку на головке разъёма.

Хватайте пинцетом шейку кабеля и вытяните его прямо из гнезда, чтобы отсоединить.

Отогните ленту, закрывающую ZIF-разъём левого динамика на правой стороне платы логики.

Поднимите запирающую планку на головке разъёма.

Вытяните кабель прямо из его гнезда, чтобы отсоединить.

Кабель вентилятора приклеен к плате логики. Чтобы не повредить гнездо или кабель, сначала разблокируйте ZIF-разъём, прежде чем отделять клей.

Отогните ленту, закрывающую ZIF-разъём вентилятора.

Поднимите маленькую запирающую планку на головке разъёма.

Подденьте концом монтажной лопатки под кабель вентилятора, чтобы отделить клей, фиксирующий его к плате логики.

Вытяните разъём вентилятора прямо из его гнезда, чтобы отсоединить.

Отогните ленту, закрывающую ZIF-разъём правого динамика на левой стороне платы логики.

Поднимите запирающую планку на головке разъёма.

Вытяните кабель прямо из его гнезда, чтобы отсоединить.

Отогните ленту, закрывающую разъём клавиатуры справа от основного разъёма батареи.

Используйте монтажный инструмент или чистый ноготь, чтобы перевернуть вверх запирающую планку на головке разъёма клавиатуры.

Вытяните разъём клавиатуры прямо из его гнезда, чтобы отсоединить.

Отогните ленту, закрывающую разъём подсветки клавиатуры справа от разъёма клавиатуры.

Поднимите запирающую планку на головке разъёма.

Вытяните разъём прямо из его гнезда, чтобы отсоединить.

Используйте отвёртку Torx T6, чтобы снять три винта вдоль верхнего и левого краёв:

Два винта длиной 4.6 мм

Один винт длиной 5.6 мм

Используйте Torx Plus 5IP, чтобы снять восемь винтов вдоль правого края, нижнего края и вентилятора:

Два винта длиной 3.8 мм с серебристыми головками

Два винта длиной 3.7 мм с маленькими чёрными головками

Два винта длиной 5.1 мм

Два винта длиной 3.6 мм вдоль левого края вентилятора

Используйте Torx Plus 3IP, чтобы снять два винта длиной 3.7 мм, фиксирующие середину платы логики.

Осторожно поднимите кабели с правой стороны, чтобы они не зацепились за плату логики в следующих шагах.

Резиновая прокладка лежит над вентилятором и радиатором и закреплена лёгким клеем.

Просуньте монтажную лопатку между вентилятором и резиновой прокладкой, чтобы отделить клей.

Отделите прокладку от вентилятора.

Прокладка всё ещё соединена с радиатором. Пока оставьте её на месте.

Вставьте монтажную лопатку между левым краем кабеля датчика Touch ID и платой логики, чтобы отделить клей.

Будьте осторожны, чтобы не зацепить плату логики за один из восьми кабелей на правой стороне рамки.

Вставьте лопатку между правым краем платы логики и рамкой.

Подденьте, пока не сможете схватить плату логики пальцами.

Поднимите плату логики над вентилятором и слегка сдвиньте её вниз.

Это помогает освободить порты вдоль левой стороны от рамки.

Сдвиньте плату логики вправо, чтобы освободить порты вдоль левой стороны от рамки.

Снимите плату логики.

При сборке убедитесь, что ни один из 15 кабелей не оказался зажат под платой логики при её опускании на место.

Используйте пластиковую лопатку или кусочки ленты, чтобы отвести кабели в сторону.

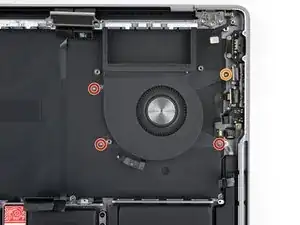

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 3,4 мм, крепящие вентилятор.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить винт длиной 3 мм, фиксирующий верхнюю правую часть вентилятора.

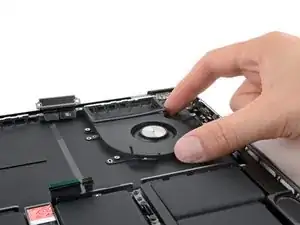

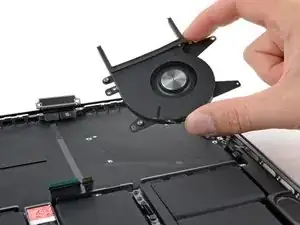

Снимите вентилятор.
