Замена портов USB-C в MacBook Pro 14" Late 2023 (M3)
Используйте это руководство, чтобы заменить повреждённые или изношенные порты USB-C в вашем MacBook Pro 14" Late 2023 (M3).
Если аккумулятор вздут, примите соответствующие меры предосторожности и подумайте о замене аккумулятора.
Шаг 1


Разрядите аккумулятор MacBook ниже 10% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.
Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.
Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.
Шаг 2

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на то же место, откуда был вынут.

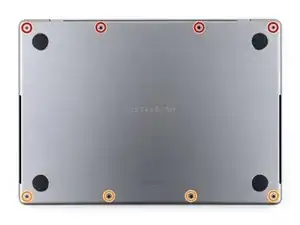

Используйте отвёртку P5 pentalobe, чтобы вынуть восемь винтов, фиксирующих нижнюю крышку:
Четыре винта длиной 9.2 мм вдоль заднего края (рядом с петлёй экрана)
Четыре винта длиной 5 мм вдоль переднего края (рядом с трекпадом)
Шаг 3


По заднему краю MacBook расположены защёлки, фиксирующие нижнюю крышку. На этом шаге вы сдвинете нижнюю крышку от петель, чтобы освободить её от этих защёлок.

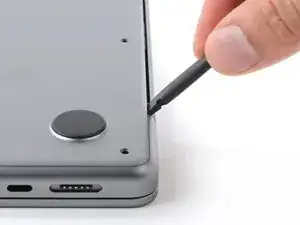

Вставьте плоский конец лопатки между нижней крышкой и правой петлёй экрана.

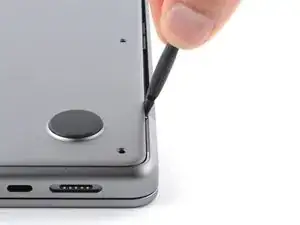

Подоприте лопаткой петлю, чтобы отодвинуть нижнюю крышку от неё.
Повторите для левой петли.
Шаг 4

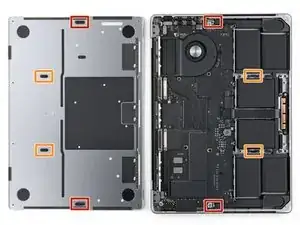

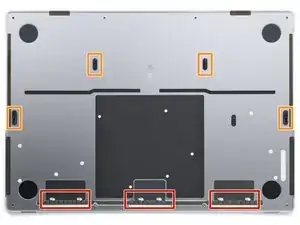

После освобождения задних защёлок оставшиеся четыре защёлки удерживают нижнюю крышку к корпусу:
Две защёлки рядом с вырезами в корпусе
Две защёлки примерно посередине нижней крышки
При отсоединении нижней крышки от корпуса вы услышите и почувствуете характерный «щелчок» при освобождении каждой из этих четырёх защёлок.
Шаг 5


Не вставляйте инструмент глубже 1 см (немного меньше половины дюйма) в передней части вырезов для динамиков, чтобы не повредить динамики.

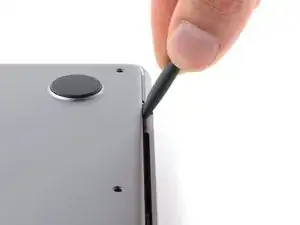

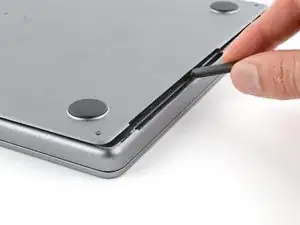

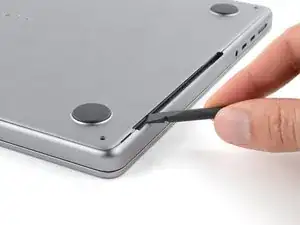

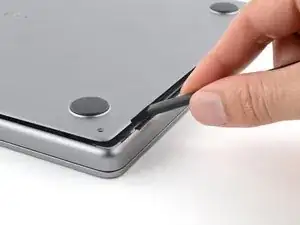

Вставьте плоский конец лопатки в переднюю часть выреза с правой стороны корпуса.
Сдвиньте лопатку в направлении к задней части выреза и подденьте, чтобы освободить две защёлки с правой стороны.
Повторите для выреза динамика с левой стороны, чтобы освободить две защёлки с левой стороны.
Шаг 6

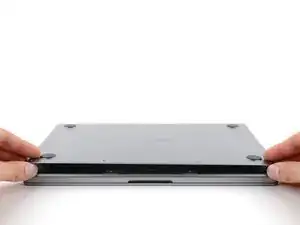

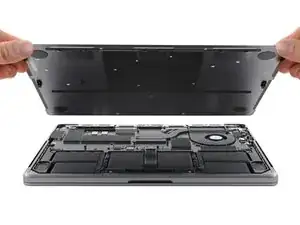

Снимите нижнюю крышку.
Чтобы снова установить нижнюю крышку:
Положите её и совместите скользящие защёлки с задним краем MacBook. Нажмите на нижнюю крышку и сдвиньте её к заднему краю, чтобы зафиксировать защёлки.
Когда одна сторона защёлнется, она может вывести другую из положения. Проверяйте обе стороны по мере нажатия.
Когда задние углы нижней крышки будут зафиксированы и будут заподлицо с корпусом, нажмите в середине нижней крышки, чтобы зафиксировать оставшиеся четыре защёлки.
Вы услышите и почувствуете, как каждая защёлка защёлкивается на месте.
Шаг 7

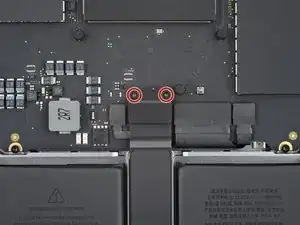

Используйте отвёртку 3IP Torx Plus, чтобы вынуть два винта длиной 2.1 мм, фиксирующих крышку разъёма трекпада.
Шаг 8

Снимите крышку разъёма трекпада.
Шаг 9

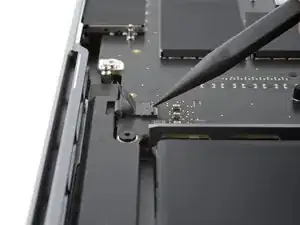

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-разъём трекпада от платы логики.
Чтобы повторно подключить такие пресс-разъёмы, аккуратно совместите и нажмите одну сторону, пока она не защёлкнется, затем повторите для другой стороны. Не применяйте силу — при неверной посадке контакты могут погнуться и получить необратимые повреждения.
Шаг 10

Тонкий клей фиксирует кабель трекпада к плате аккумулятора.

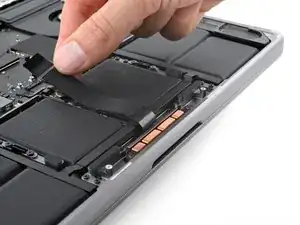

Отклейте кабель трекпада от платы аккумулятора и отведите его через передний край MacBook.
Будьте осторожны, чтобы не согнуть и не повредить кабель.
Шаг 11

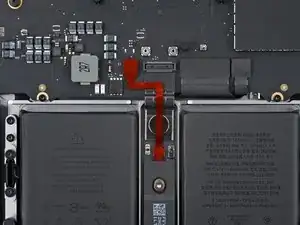

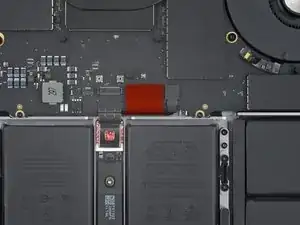

Кабель данных аккумулятора приклеен к плате аккумулятора и плате логики. На следующих шагах вы отключите его, разделите клей и снимете кабель.

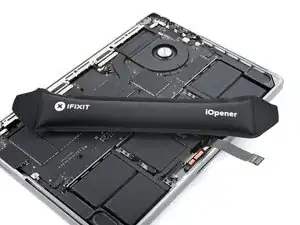

Нагрейте iOpener и приложите его к кабелю данных аккумулятора на 30 секунд, чтобы размягчить клей.

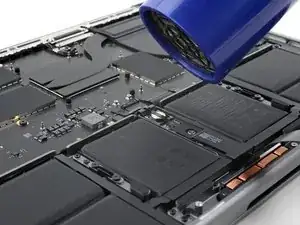

Если у вас нет iOpener, вы можете использовать фен, чтобы слегка нагреть кабель. Будьте осторожны, чтобы не перегреть аккумулятор, так как это представляет опасность возгорания.
Шаг 12

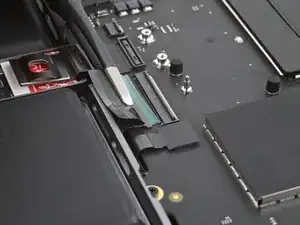

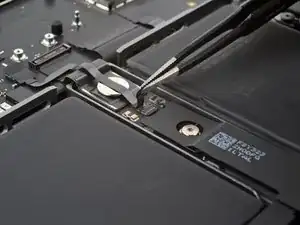

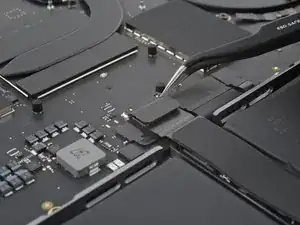

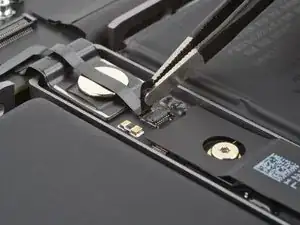

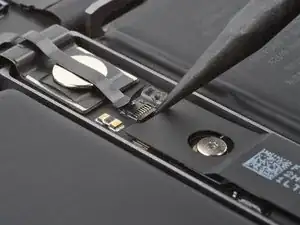

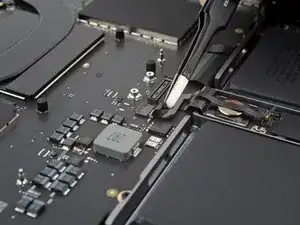

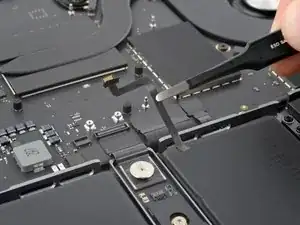

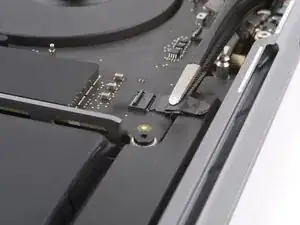

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъём кабеля данных аккумулятора на плате аккумулятора.
Шаг 13

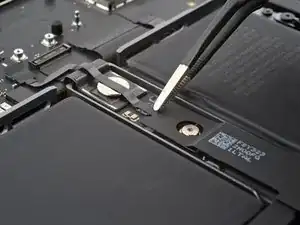

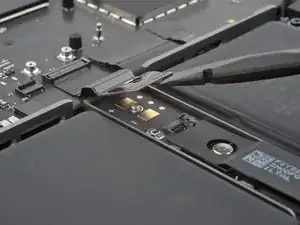

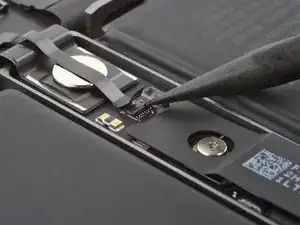

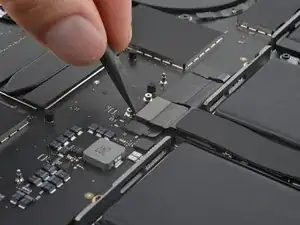

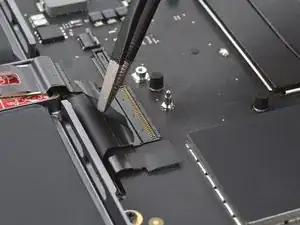

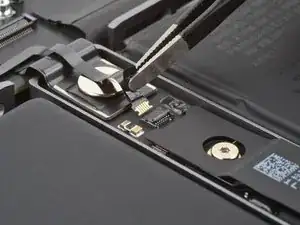

Используйте острую часть лопатки, чтобы поднять маленькую фиксирующую планку ZIF-разъёма кабеля данных аккумулятора на плате аккумулятора.
Шаг 14

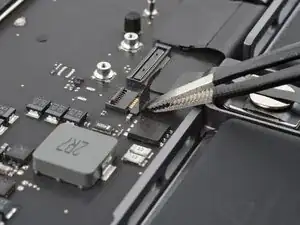

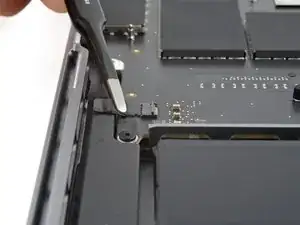

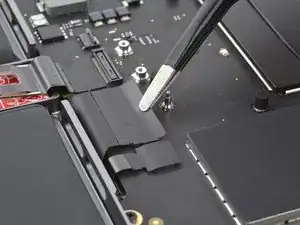

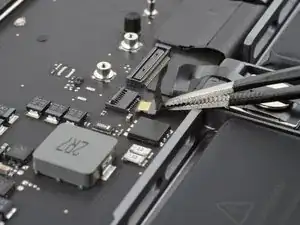

Используйте пинцет, чтобы сдвинуть разъём прямо из его гнезда и отсоединить его от платы аккумулятора.
Шаг 15

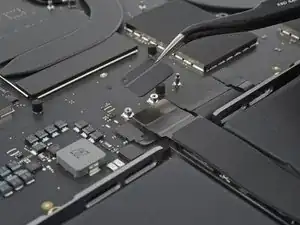

С помощью пинцета отогните ленту, закрывающую ZIF-разъём кабеля данных батареи на плате логики.
Шаг 16

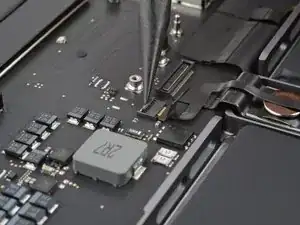

Используйте острый наконечник лопатки, чтобы поднять маленькую фиксирующую защёлку ZIF-разъёма кабеля данных батареи на плате логики.
Шаг 17

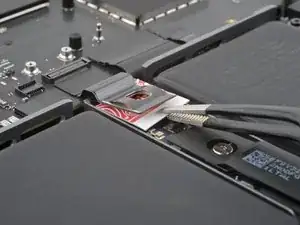

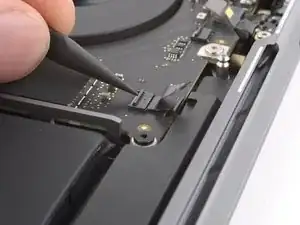

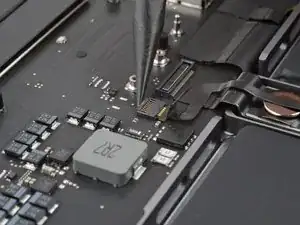

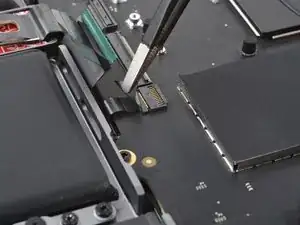

С помощью пинцета захватите шейку кабеля и вытяните его прямо из разъёма, чтобы отключить от платы логики.
Шаг 18


Кабель данных батареи слегка приклеен к плате батареи и плате логики.

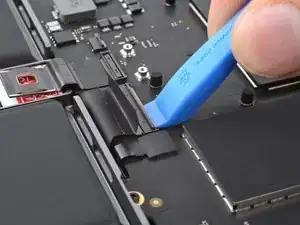

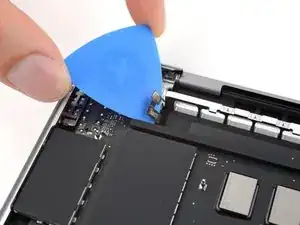

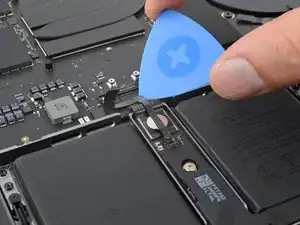

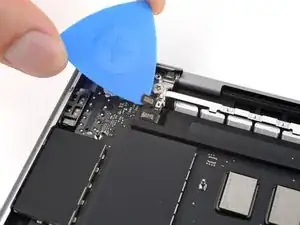

Вставьте кончик медиатора для вскрытия между верхней частью кабеля данных батареи и платой логики, чтобы отделить клей.

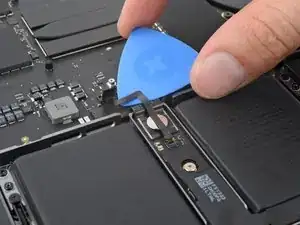

Вставьте медиатор между нижней частью кабеля и серебряным винтом с широкой шляпкой, чтобы отделить оставшийся клей.
Шаг 19

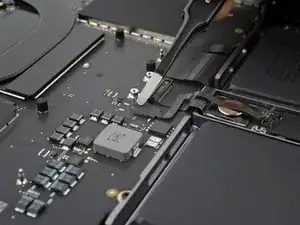

Снимите кабель данных батареи.
Шаг 20

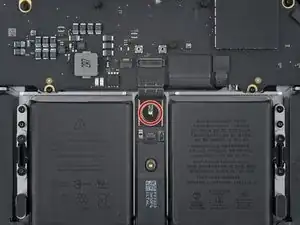

Используйте отвертку Torx Plus 5IP, чтобы отвинтить винт с широкой шляпкой длиной 3.9 мм, фиксирующий основной разъём батареи.
Шаг 21

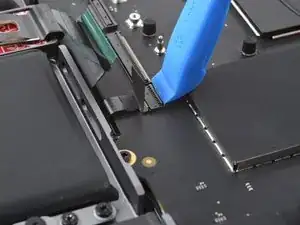

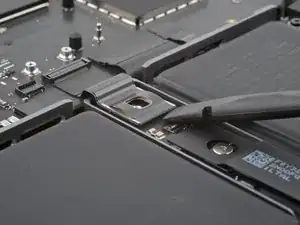

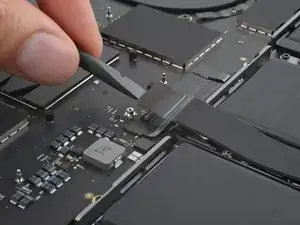

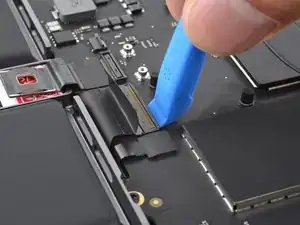

Используйте плоский конец лопатки, чтобы приподнять основной разъём батареи от платы батареи и отключить батарею.
Поднимите разъём достаточно высоко, чтобы он случайно не замкнулся во время ремонта, но не более чем на 45 градусов, чтобы не сломать его.
Для дополнительной безопасности поместите непроводящий барьер, например кусочек игральной карты, между разъёмом и платой.
Шаг 22

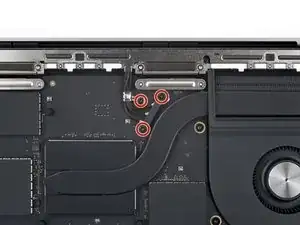

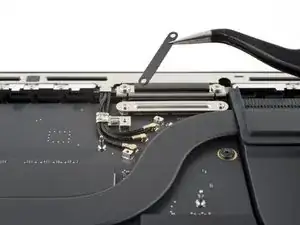

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2.1 мм, фиксирующие крышку и скобу разъёма антенны.

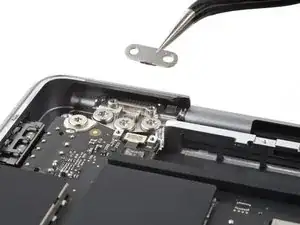

Снимите крышку.
Шаг 23

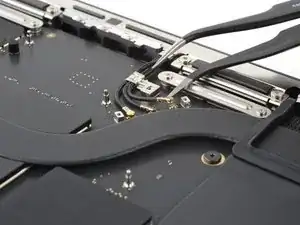

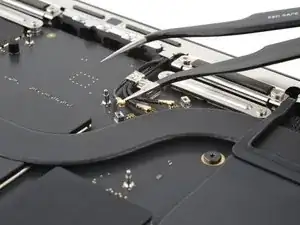

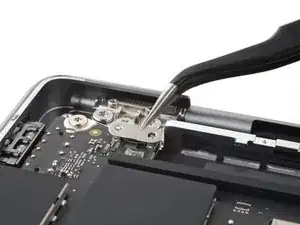

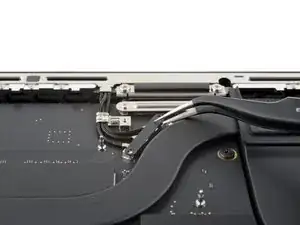

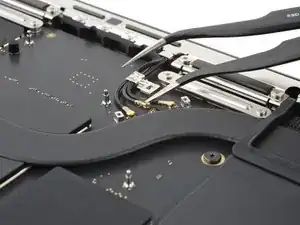

Вставьте одно плечо изогнутого пинцета под металлическую шейку одного из разъёмов антенны и осторожно поднимите, чтобы отключить его.
Поднимайте только металлические части разъёмов. Не поднимайте сами кабели.
Повторите для остальных двух разъёмов антенны.
Чтобы подключить антенные кабели обратно, удерживайте каждый над его гнездом и прижмите плоским концом лопатки, пока разъём не защёлкнется на месте.
Шаг 24

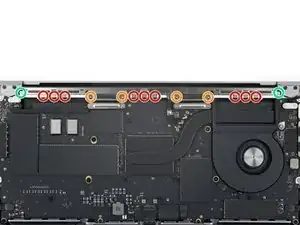

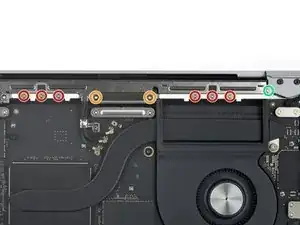

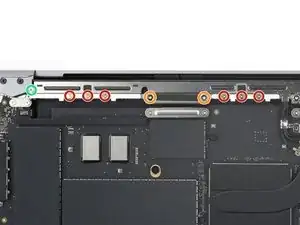

Используйте P2 пенталобную отвертку, чтобы выкрутить девять винтов длиной 1.6 мм, фиксирующих антенную штангу.
При сборке не перетягивайте эти винты — убедитесь, что они правильно входят в резьбу, затем затяните только до плотного положения.
Используйте отвертку Torx Plus 5IP, чтобы выкрутить оставшиеся шесть винтов, фиксирующих антенную штангу:
Четыре винта длиной 3.2 мм
Два винта длиной 7.5 мм
Шаг 25

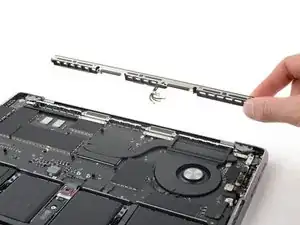

Снимите антенную штангу.
Шаг 26

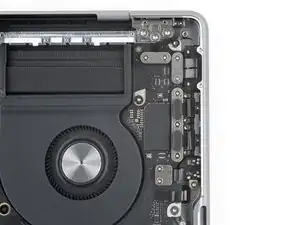

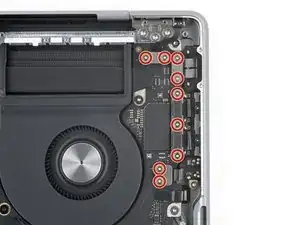

Используйте отвертку Torx 3IP, чтобы выкрутить девять винтов длиной 2.1 мм, фиксирующих четыре крышки разъёмов с правой стороны платы логики.
Шаг 27

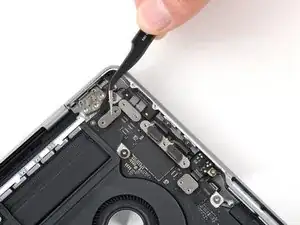

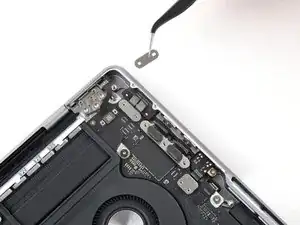

Снимите четыре крышки разъёмов с правой стороны платы логики с помощью пинцета или пальцами.
Шаг 28

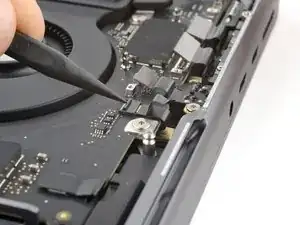

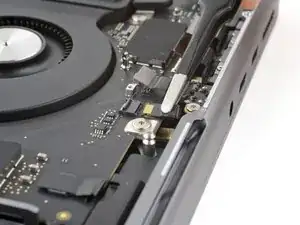

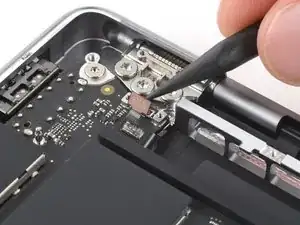

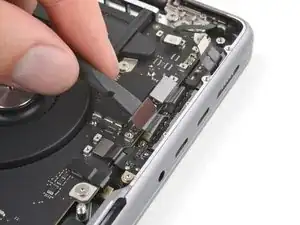

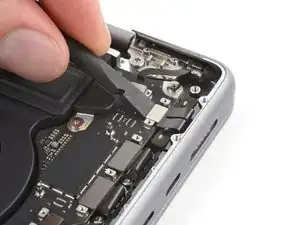

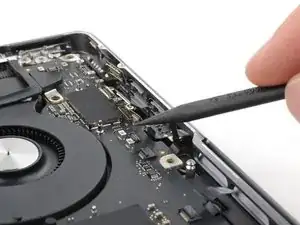

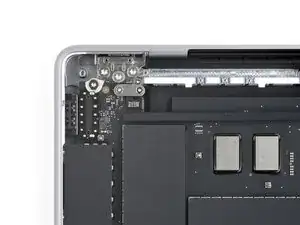

Используйте острый конец лопатки, чтобы приподнять и отключить пресс-разъём датчика угла крышки.
Шаг 29

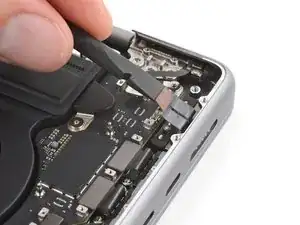

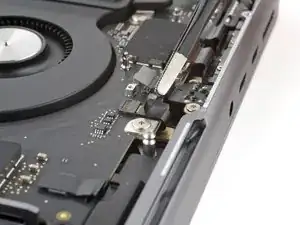

Используйте плоский конец лопатки, чтобы приподнять и отключить пресс-разъём порта MagSafe.
Шаг 30

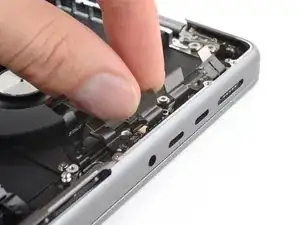

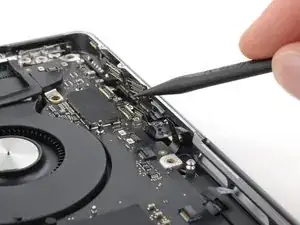

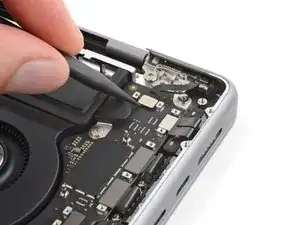

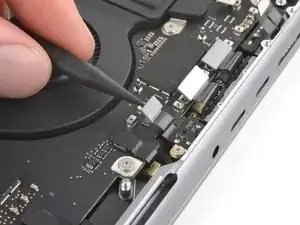

Используйте плоский конец лопатки, чтобы приподнять и отключить два пресс-разъёма портов USB-C.
Шаг 31

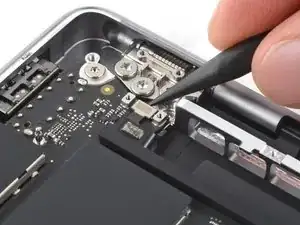

Используйте острый конец лопатки, чтобы приподнять и отключить пресс-разъём разъёма для наушников.
Шаг 32

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2 мм, фиксирующих крышку разъёма Touch ID в верхнем левом углу платы логики.
Шаг 33

Снимите крышку разъёма Touch ID.
Шаг 34

Используйте острый конец лопатки, чтобы приподнять и отключить пресс-разъём Touch ID.
Шаг 35

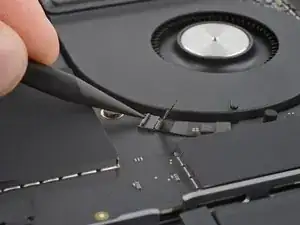

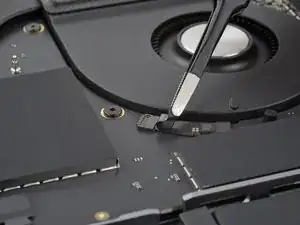

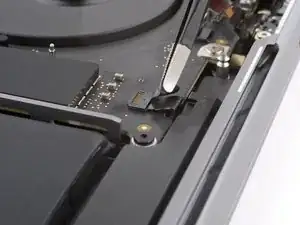

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF‑разъем микрофона справа от вентилятора.

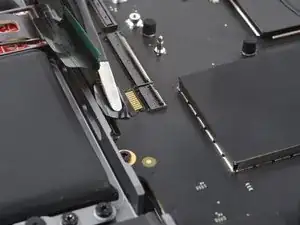

Используйте острие лопатки, чтобы перевернуть фиксирующую створку на головке разъёма.
Захватите пинцетом шейку кабеля и вытяните его прямо из гнезда, чтобы отсоединить.
Шаг 36

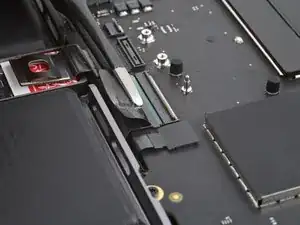

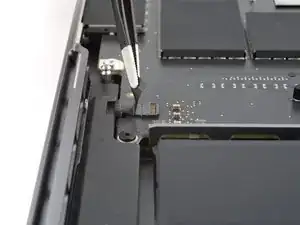

Отогните ленту, закрывающую ZIF‑разъём левого динамика на правой стороне материнской платы.
Переверните фиксирующую створку на головке разъёма.
Вытяните кабель прямо из гнезда, чтобы отсоединить его.
Шаг 37

Кабель вентилятора приклеен к материнской плате. Чтобы не повредить гнездо или кабель, сначала разблокируйте ZIF‑разъём, затем отделяйте клей.

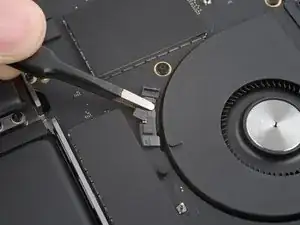

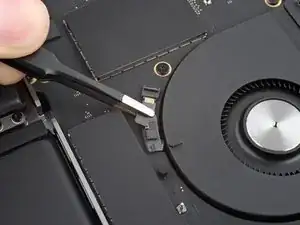

Отогните ленту, закрывающую ZIF‑разъём вентилятора.
Переверните маленькую фиксирующую створку на головке разъёма.
Шаг 38

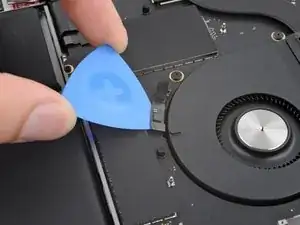

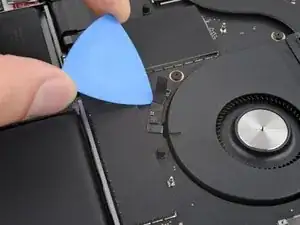

Подденьте кончик медиатора для вскрытия под кабель вентилятора, чтобы отделить клей, фиксирующий его на материнской плате.
Шаг 39

Вытяните разъём вентилятора прямо из его гнезда, чтобы отсоединить его.
Шаг 40


Отогните ленту, закрывающую ZIF‑разъём правого динамика на левой стороне материнской платы.
Переверните фиксирующую створку на головке разъёма.
Вытяните кабель прямо из гнезда, чтобы отсоединить его.
Шаг 41


Отогните ленту, закрывающую разъём клавиатуры справа от основного разъёма аккумулятора.
Шаг 42

Используйте инструмент для вскрытия или чистый ноготь, чтобы перевернуть фиксирующую створку на головке разъёма клавиатуры.
Шаг 43

Вытяните разъём клавиатуры прямо из его гнезда, чтобы отсоединить его.
Шаг 44


Отогните ленту, закрывающую разъём подсветки клавиатуры справа от разъёма клавиатуры.
Переверните фиксирующую створку на головке разъёма.
Вытяните разъём прямо из его гнезда, чтобы отсоединить его.
Шаг 45

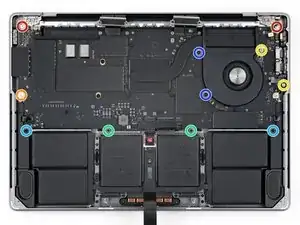

Используйте отвертку T6 Torx, чтобы снять три винта вдоль верхнего и левого краёв:
Два винта длиной 4.6 мм
Один винт длиной 5.6 мм
Используйте отвертку 5IP Torx Plus, чтобы снять восемь винтов вдоль правого края, нижнего края и вентилятора:
Два винта длиной 3.8 мм с серебристыми головками
Два винта длиной 3.7 мм с маленькими чёрными головками
Два винта длиной 5.1 мм
Два винта длиной 3.6 мм вдоль левого края вентилятора
Шаг 46

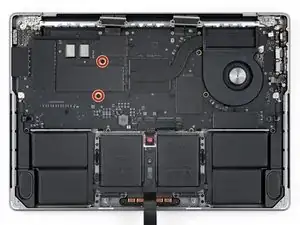

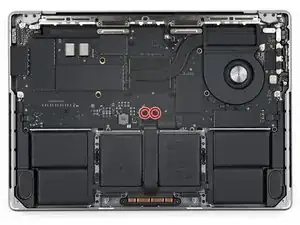

Используйте отвертку 3IP Torx Plus, чтобы снять два винта длиной 3.7 мм, фиксирующие середину материнской платы.
Шаг 47

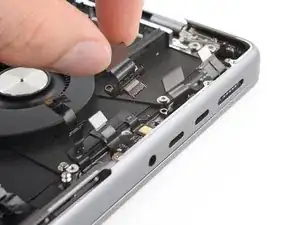

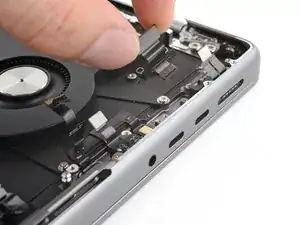

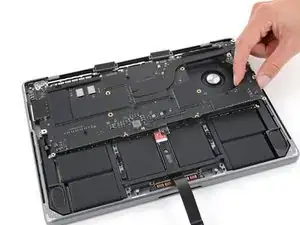

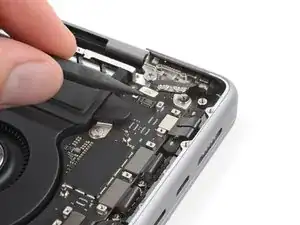

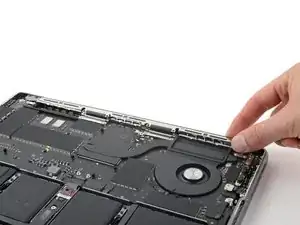

Аккуратно поднимите кабели с правой стороны вертикально, чтобы они не зацепились за материнскую плату в следующих шагах.
Шаг 48


Резиновая прокладка лежит над вентилятором и радиатором и закреплена слабым клеем.

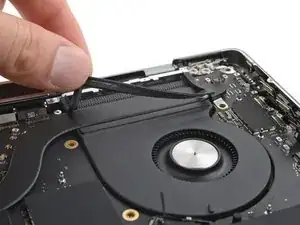

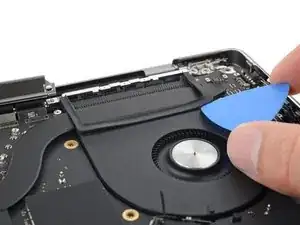

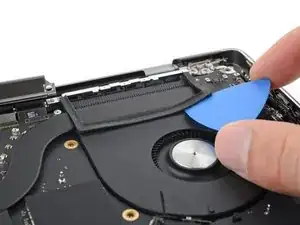

Просуньте медиатор между вентилятором и резиновой прокладкой, чтобы отделить клей.
Отклейте прокладку от вентилятора.
Прокладка всё ещё соединена с радиатором. Оставьте её на месте на данный момент.
Шаг 49

Вставьте медиатор между левым краем кабеля датчика Touch ID и материнской платой, чтобы отделить его клей.
Шаг 50


Будьте осторожны, чтобы не зацепить материнскую плату за любой из восьми кабелей на правой стороне рамки.

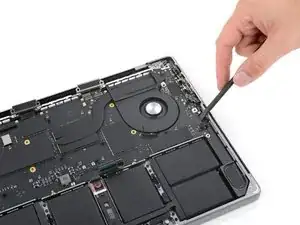

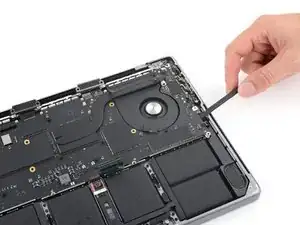

Вставьте лопатку между правым краем материнской платы и рамкой.

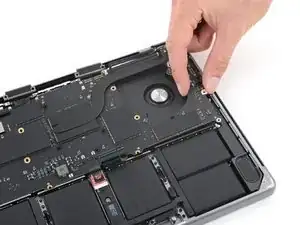

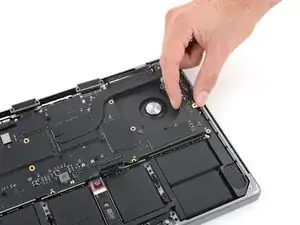

Подденьте вверх, пока не сможете захватить материнскую плату пальцами.
Шаг 51

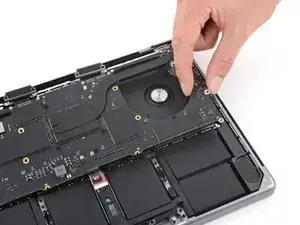

Поднимите материнскую плату над вентилятором и сдвиньте её немного вниз.
Это поможет освободить разъёмы по левому краю от рамки.
Шаг 52

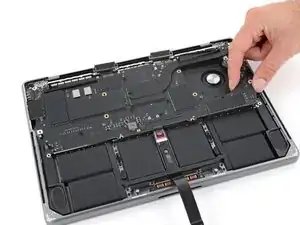

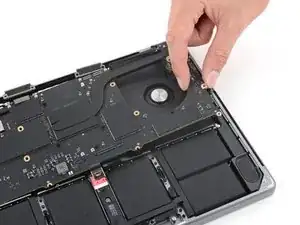

Сдвиньте плату логики вправо, чтобы освободить порты по левой стороне от рамки.

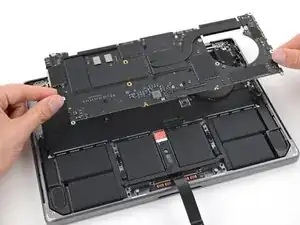

Снимите плату логики.
При сборке убедитесь, что ни один из 15 кабелей не оказался зажатым под платой логики при её опускании на место.
Используйте лопаточку или кусочки ленты, чтобы отвести кабели в сторону.
Шаг 53

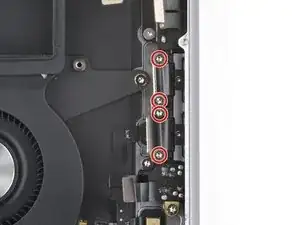

Используйте Torx Plus отвёртку 5IP, чтобы выкрутить четыре винта, крепящие порты USB‑C.
Шаг 54


Снимите порты USB‑C.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.
