Отключение аккумулятора MacBook Pro 14" (конец 2023 г.)

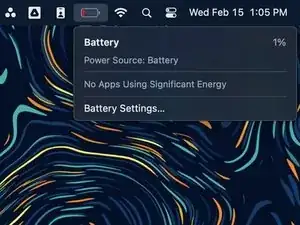

Перед началом ремонта разрядите аккумулятор MacBook до уровня ниже 10%. Заряженный аккумулятор может загореться при повреждении во время ремонта.

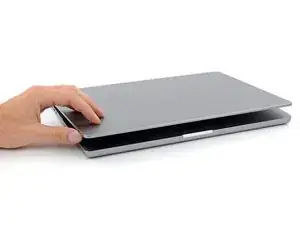

Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока физически не отключите аккумулятор.

Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.

Полностью отключите питание и отсоедините от сети ваш MacBook Pro перед началом работы. Закройте экран и переверните весь ноутбук вверх дном.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить восемь винтов, фиксирующих нижнюю крышку:

Четыре винта 9,3 мм

Четыре винта 5 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения устройства.

Прижмите присоску у переднего края нижней крышки, между отверстиями под винты.

Подтяните присоску вверх, чтобы создать небольшой зазор под нижней крышкой.

Вставьте медиатор для вскрытия в созданный вами зазор.

Проведите медиатором вокруг ближайшего угла, затем до половины высоты боковой стороны MacBook Pro.

Это освободит одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать щелчок при освобождении защёлки.

Повторите предыдущий шаг на другой стороне, используя медиатор для освобождения второй защёлки.

По заднему краю MacBook находятся скользящие защёлки, которые дополнительно фиксируют нижнюю крышку. Отсоединение этих защёлок может потребовать значительной силы — подумайте о перчатках для защиты рук от острых кромок нижней крышки.

Резко потяните нижнюю крышку от заднего края, по одному углу за раз, чтобы разъединить скользящие защёлки.

Держите нижнюю крышку прижатой к корпусу MacBook. Не тяните вверх, пока она не будет полностью отделена.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Разместите её и совместите скользящие защёлки с задним краем MacBook. Нажмите вниз на нижнюю крышку и сдвиньте её к заднему краю, чтобы защёлки зафиксировались.

Когда одна сторона защёлкнется, она может вывести другую из соосности. Проверяйте обе стороны во время нажатия.

Когда задние углы нижней крышки будут зафиксированы и заподлицо с рамой, нажмите по центру нижней крышки, чтобы зафиксировать оставшиеся четыре защёлки.

Вы услышите и почувствуете каждый щелчок при защёлкивании.

Отклейте любую ленту, закрывающую разъём кабеля данных платы аккумулятора на материнской плате.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку у ZIF‑разъёма для кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, сдвинув его из гнезда на материнской плате.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,1 мм, фиксирующих скобу кабеля трекпада к материнской плате.

С помощью пинцета или пальцами снимите скобу кабеля трекпада.

Используйте плоский конец лопатки, чтобы приподнять и отключить нажимной разъём кабеля трекпада, фиксируемый на материнской плате.

Для повторного присоединения таких нажимных разъёмов аккуратно совместите и нажмите на одну сторону, пока она не защёлкнется, затем повторите для другой стороны. Не нажимайте по центру. При неверном совмещении контакты могут погнуться и получить необратимое повреждение.

Кабель трекпада слабо приклеен к рамке.

Отклейте кабель трекпада от устройства, стараясь отделить клей равномерно.

Отклейте любую ленту, закрывающую разъём кабеля данных платы аккумулятора под большим плоским винтом.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку у ZIF‑разъёма для кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, выдвинув его из разъёма на плате аккумулятора.

Кабель данных платы аккумулятора слабо приклеен к устройству.

Сдвиньте пинцет с тупыми кончиками под участки с клеем, чтобы отделить кабель от устройства.

Снимите кабель данных платы аккумулятора.

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить винт с широкой головкой 3,8 мм, закрепляющий разъём питания аккумулятора.

Используйте плоский конец лопатки, чтобы отжать разъём питания аккумулятора от платы аккумулятора, отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он случайно не соприкасался во время ремонта, но не более чем на 45 градусов, чтобы не повредить его петлю.

Для дополнительной безопасности поместите преграду, например кусочек игральной карты, между разъёмом и платой.
