Замена разъёма для наушников MacBook Pro 14" Late 2023 (M3)
Используйте это руководство, чтобы заменить неисправный разъём для наушников в MacBook Pro 14" Late 2023 (M3).
Если батарея вздута, примите соответствующие меры предосторожности и рассмотрите возможность замены батареи.
Шаг 1


Разрядите батарею MacBook ниже 10% перед началом ремонта. Заряженная батарея может загореться при повреждении в процессе ремонта.
Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока вы физически не отключите батарею.
Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.
Шаг 2

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается ровно на своё место.
Используйте отвёртку P5 pentalobe, чтобы снять восемь винтов, фиксирующих нижнюю панель:
Четыре винта длиной 9,2 мм вдоль заднего края (ближе к петлям экрана)
Четыре винта длиной 5 мм вдоль переднего края (ближе к трекпаду)
Шаг 3


Скользящие защёлки вдоль заднего края MacBook фиксируют нижнюю панель. На этом шаге вы сдвинете нижнюю панель от петель, чтобы освободить её из этих защёлок.
Вставьте плоский конец лопатки между нижней панелью и правой петлёй экрана.
Подденьте лопаткой у петли, чтобы оттолкнуть нижнюю панель от неё.
Повторите для левой петли.
Шаг 4

После освобождения скользящих защёлок вдоль заднего края, нижняя панель удерживается на корпусе ещё четырьмя защёлками:
Две защёлки рядом с вырезами в корпусе
Две защёлки в средней части нижней панели
При освобождении панели от корпуса вы услышите и почувствуете характерный «щёлк» при отщёлкивании каждой из этих четырёх защёлок.
Шаг 5


Не вводите инструмент глубже 1 см (немного меньше половины дюйма) вблизи передней части вырезов для динамиков, чтобы не повредить динамики.
Вставьте плоский конец лопатки в переднюю часть выреза на правой стороне корпуса.
Сдвиньте лопатку к задней части выреза и подденьте вверх, чтобы освободить две защёлки с правой стороны.
Повторите для выреза динамика на левой стороне, чтобы освободить две защёлки с левой стороны.
Шаг 6


Снимите нижнюю панель.
Для повторной установки нижней панели:
Положите её и совместите скользящие защёлки с задним краем MacBook. Нажмите на нижнюю панель и сдвиньте её к заднему краю, чтобы зацепить защёлки.
Когда одна сторона зафиксирована, она может вывести другую из положения. Проверяйте обе стороны по мере прижатия.
Когда задние уголки нижней панели будут закреплены и будут заподлицо с корпусом, нажмите по центру нижней панели, чтобы зафиксировать четыре оставшиеся защёлки.
Вы услышите и почувствуете, как каждая защёлка защёлкивается на месте.
Шаг 7

Используйте отвёртку 3IP Torx Plus, чтобы убрать два винта длиной 2,1 мм, фиксирующие крышку разъёма трекпада.
Шаг 8

Снимите крышку разъёма трекпада.
Шаг 9

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём нажатия трекпада от платы логики.
Для повторного подключения подобных разъёмов-нажимателей аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не прикладывайте чрезмерную силу, поскольку смещённый разъём может погнуть контакты и вызвать необратимое повреждение.
Шаг 10

Слабый клей фиксирует кабель трекпада к плате батареи.
Отклейте кабель трекпада от платы батареи и переместите его через передний край MacBook.
Будьте осторожны, чтобы не перегнуть и не повредить кабель.
Шаг 11


Кабель данных батареи приклеен к плате батареи и плате логики. На следующих шагах вы отключите его, отделите клей и удалите.
Нагрейте iOpener и поместите его на кабель данных батареи на 30 секунд, чтобы смягчить клей.
Если у вас нет iOpener, вы можете использовать фен, чтобы слегка нагреть кабель. Будьте осторожны, не перегрейте батарею, так как это представляет риск возгорания.
Шаг 12

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъём кабеля данных батареи на плате батареи.
Шаг 13

Используйте острый конец лопатки, чтобы приподнять маленькую фиксирующую планку ZIF-разъёма кабеля данных батареи на плате батареи.
Шаг 14

Используйте пинцет, чтобы сдвинуть разъём прямо из гнезда и отключить его от платы батареи.
Шаг 15

С помощью пинцета отогните ленту, закрывающую ZIF-разъём кабеля данных батареи на плате логики.
Шаг 16

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую планку на ZIF-разъёме кабеля данных батареи на плате логики.
Шаг 17

С помощью пинцета схватите шейку кабеля и потяните его прямо из разъёма, чтобы отключить от платы логики.
Шаг 18


Кабель данных батареи слегка приклеен к плате батареи и плате логики.
Вставьте кончик пластикового медиатора между верхней частью кабеля данных батареи и платой логики, чтобы разъединить клей.
Вставьте медиатор между нижней частью кабеля и серебряным винтом с широкой шляпкой, чтобы отделить оставшийся клей.
Шаг 19

Снимите кабель данных батареи.
Шаг 20

Используйте отвертку Torx Plus 5IP, чтобы выкрутить винт с широкой шляпкой длиной 3.9 мм, фиксирующий главный разъём батареи.
Шаг 21


Используйте плоский конец лопатки, чтобы отвести главный разъём батареи от платы батареи, отключив батарею.
Поднимите разъём достаточно высоко, чтобы он случайно не замкнулся во время ремонта, но не более чем на 45 градусов, чтобы не сломать его.
Для дополнительной безопасности поместите диэлектрический барьер, например кусочек игральной карты, между разъёмом и платой.
Шаг 22


Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2.1 мм, фиксирующие крышку и скобу разъёма антенны.
Снимите крышку.
Шаг 23


Заведите одну лапку изогнутого пинцета под металлическую шейку одного из разъёмов антенны и аккуратно поднимите, чтобы отключить его.
Поднимайте только металлические части разъёмов. Не тяните за сами кабели.
Повторите для остальных двух разъёмов антенны.
Чтобы повторно подключить такие антенны, удерживайте каждый разъём над гнездом и нажмите плоским концом лопатки до щелчка.
Шаг 24


Используйте отвертку P2 pentalobe, чтобы выкрутить девять винтов длиной 1.6 мм, фиксирующих антенную планку.
При сборке не затягивайте эти винты слишком сильно — убедитесь, что они входят в резьбу правильно, затем затяните только до плотного положения.
Используйте отвертку Torx Plus 5IP, чтобы выкрутить шесть оставшихся винтов, фиксирующих антенную планку:
Четыре винта длиной 3.2 мм
Два винта длиной 7.5 мм
Шаг 25

Снимите антенную планку.
Шаг 26

Используйте отвертку Torx 3IP, чтобы выкрутить девять винтов длиной 2.1 мм, фиксирующих четыре крышки разъёмов справа на плате логики.
Шаг 27


С помощью пинцета или пальцев снимите четыре крышки разъёмов с правой стороны платы логики.
Шаг 28

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-разъём датчика угла крышки.
Шаг 29

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-разъём порта MagSafe.
Шаг 30

Используйте плоский конец лопатки, чтобы поддеть и отключить два пресс-разъёма портов USB-C.
Шаг 31

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-разъём разъёма для наушников.
Шаг 32

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2 мм, фиксирующие крышку разъёма Touch ID в верхнем левом углу платы логики.
Шаг 33

Снимите крышку разъёма Touch ID.
Шаг 34

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-разъём Touch ID.
Шаг 35


Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъем микрофона справа от вентилятора.
Используйте острый конец лопатки, чтобы поднять фиксирующий язычок на головке разъема.
Захватите пинцетом шейку кабеля и вытяните его прямо из разъема, чтобы отключить.
Шаг 36


Отогните ленту, закрывающую ZIF-разъем левого динамика на правой стороне платы логики.
Поднимите фиксирующий язычок на головке разъема.
Вытяните кабель прямо из разъема, чтобы отключить его.
Шаг 37

Кабель вентилятора приклеен к плате логики. Чтобы не повредить разъем или кабель, сначала разблокируйте ZIF-разъем, а затем отделяйте клей.
Отогните ленту, закрывающую ZIF-разъем вентилятора.
Поднимите небольшой фиксирующий язычок на головке разъема.
Шаг 38

Подденьте конец пластикового медиатора под кабель вентилятора, чтобы отделить клей, фиксирующий его на плате логики.
Шаг 39

Вытяните разъем вентилятора прямо из его гнезда, чтобы отключить его.
Шаг 40


Отогните ленту, закрывающую ZIF-разъем правого динамика на левой стороне платы логики.
Поднимите фиксирующий язычок на головке разъема.
Вытяните кабель прямо из разъема, чтобы отключить его.
Шаг 41


Отогните ленту, закрывающую разъем клавиатуры справа от основного разъема батареи.
Шаг 42

Используйте инструмент для вскрытия или чистый ноготь, чтобы поднять фиксирующий язычок на головке разъема клавиатуры.
Шаг 43

Вытяните разъем клавиатуры прямо из его гнезда, чтобы отключить его.
Шаг 44


Отогните ленту, закрывающую разъем подсветки клавиатуры справа от разъема клавиатуры.
Поднимите фиксирующий язычок на головке разъема.
Вытяните разъем прямо из его гнезда, чтобы отключить его.
Шаг 45

Используйте отвёртку T6 Torx, чтобы удалить три винта вдоль верхнего и левого краев:
Два винта длиной 4.6 мм
Один винт длиной 5.6 мм
Используйте вашу отвёртку 5IP Torx Plus, чтобы удалить восемь винтов вдоль правого края, нижнего края и вентилятора:
Два винта длиной 3.8 мм с серебристыми головками
Два винта длиной 3.7 мм с небольшими чёрными головками
Два винта длиной 5.1 мм
Два винта длиной 3.6 мм вдоль левого края вентилятора
Шаг 46

Используйте вашу отвёртку 3IP Torx Plus, чтобы удалить два винта длиной 3.7 мм, фиксирующие середину платы логики.
Шаг 47


Осторожно поднимите кабели с правой стороны вертикально, чтобы они не зацепились за плату логики в следующих шагах.
Шаг 48


Резиновая прокладка лежит над вентилятором и радиатором и закреплена мягким клеем.
Просуньте медиатор между вентилятором и резиновой прокладкой, чтобы отделить клей.
Отогните прокладку от вентилятора.
Прокладка всё ещё соединена с радиатором. Пока оставьте её на месте.
Шаг 49

Вставьте медиатор между левым краем кабеля датчика Touch ID и платой логики, чтобы отделить клей.
Шаг 50


Будьте осторожны, чтобы не зацепить плату логики за любой из восьми кабелей на правой стороне рамки.
Вставьте лопатку между правым краем платы логики и рамкой.
Подденьте вверх, пока не сможете захватить плату логики пальцами.
Шаг 51


Поднимите плату логики над вентилятором и сдвиньте её чуть вниз.
Это поможет освободить порты слева от рамки.
Шаг 52


Сдвиньте плату в правую сторону, чтобы освободить разъёмы вдоль левой стороны от рамки.
Снимите плату.
При повторной сборке следите, чтобы ни один из 15 кабелей не оказался защемлённым под платой при её опускании на место.
Используйте лопатку или кусочки клейкой ленты, чтобы отвести кабели в сторону.
Шаг 53

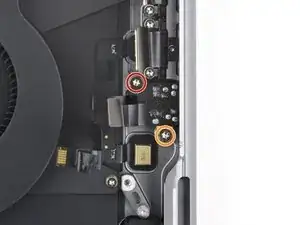

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить два винта, закрепляющие разъём для наушников:
Один винт длиной 5,7 мм
Один винт длиной 3,5 мм
Шаг 54

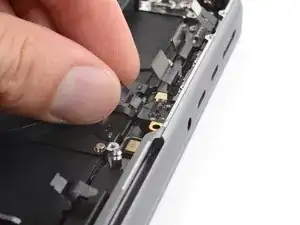

Снимите разъём для наушников.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Отнесите электронные отходы на переработку в центр, сертифицированный по стандартам R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
