Замена жесткого диска PowerBook G4 Aluminum 15" 1–1.5 ГГц

Используйте монету, чтобы повернуть винт блокировки аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и выньте его из компьютера.

Снимите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону, удаляя её из отсека.

Удалите следующие 8 винтов:

Два Phillips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Два Phillips 9 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был повернут к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов вы должны размещать каждый винт в правильном порядке. Начните с винта, расположенного ближе всего к шарниру дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к Вам.

Удалите нижний винт Phillips 5 мм с каждой стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов вы должны размещать каждый винт в правильном порядке. Начните с винта, расположенного ближе всего к шарниру дисплея, и двигайтесь наружу от него.

Переверните компьютер и откройте дисплей.

Удалите винты 4.2 мм 1/16" H 1.5 в каждом углу рядом с дисплеем (подойдёт также отвёртка T6 Torx).

Этот шаг описывает самую трудную часть разборки этого компьютера. Сделайте глубокий вдох и настройтесь позитивно.

Схватите задние углы верхней панели корпуса и потяните вверх, отщёлкивая скрытые защёлки по бокам. Пока не снимайте верхнюю панель полностью; вам ещё нужно освободить защёлки в передней части корпуса.

Шов находится под пластиковой окантовкой верхней панели корпуса.

Есть одна защёлка, мешающая снять верхнюю панель, расположенная слева от щели оптического привода. Чтобы освободить верхнюю панель, вам нужно потянуть тонкую металлическую защёлку к себе, освободив её из зажима.

Приподнимите левую сторону верхней панели слегка рукой и зацепите лопаткой зазубрину между верхней и нижней панелями.

Оставьте инструмент на месте, создавая давление на верхнюю панель для следующего шага.

Приложите достаточное давление на верхнюю панель, чтобы можно было просунуть инструмент в зазор между верхней и нижней панелями, как показано на изображении. Подойдёт стоматологический крючок, канцелярская булавка или аналогичный инструмент.

Не рвите верхнюю панель сразу после освобождения защёлки. Панель соединена с логической платой двумя ленточными кабелями.

Осторожно просуньте кончик инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно поднимая панель. Это может потребовать усилия.

Альтернативно, можно освободить защёлку маленькой плоской отвёрткой через щель CD-привода. Защёлка расположена на 1–3/16 дюйма (3 см) от левой стороны щели. Подденьте и выньте (или отодвиньте) войлочную прокладку; затем используйте отвёртку, чтобы потянуть защёлку (блестящий металл) вперёд, освободив её из замка за ней (матовый металл).

Поднимите заднюю часть корпуса и проводите пальцами вдоль боков, освобождая корпус по ходу. После освобождения боков может понадобиться покачать корпус вверх-вниз, чтобы освободить переднюю часть верхней панели.

Поверните верхнюю панель вверх и в сторону экрана, чтобы она оперлась о него.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к логической плате.

Отключите ленточный кабель трекпада от логической платы.

Это схема зажима разъёма ленточного кабеля клавиатуры, который вы отключите в следующем шаге.

1) Захватите замковую планку с обеих сторон ногтями и потяните её вверх на небольшую величину (примерно 1/16" или 2 мм).

2) После отщёлкивания замковой планки вытяните кабель из разъёма.

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую чёрную деталь в сторону экрана, используя кончики пальцев.

Чёрная деталь очень хрупкая и легко ломается. Будьте осторожны при отделении её от основного разъёма.

Вытяните серый ленточный кабель клавиатуры из ослабленного разъёма.

Снимите верхнюю панель корпуса с компьютера.

Снимите два серебристых винта Phillips длиной 6 мм с металлического кронштейна справа от жёсткого диска, при необходимости удаляя ленту.

Используйте лопаточку, чтобы поднять металлический кронштейн и вынуть его из компьютера.

Отключите большой оранжевый кабель жёсткого диска от логической платы, при необходимости удаляя ленту.

Отведите красно-чёрный кабель динамика из-под сгиба в ленточном кабеле жёсткого диска.

Поднимите жёсткий диск с правой стороны и извлеките его из компьютера.

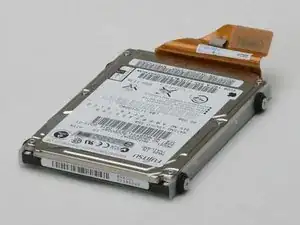

Ваш жёсткий диск должен примерно выглядеть так.

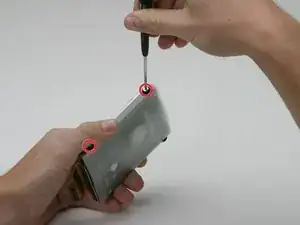

Снимите два серебряных винта с крестообразным шлицем и чёрные резиновые буфера с каждой стороны жёсткого диска (всего четыре набора винтов и буферов).

Снимите пластиковую крышку с жёсткого диска.

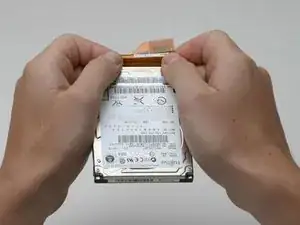

Отсоедините кабель жёсткого диска от самого диска, равномерно нажав с обеих сторон и удерживая сам диск крепко.

Это немного сложно. Попробуйте прижать диск к корпусу, оттягивая кабель от себя, или осторожно покачивать кабель из стороны в сторону, оказывая равномерное давление, или сочетать оба приёма. Если вы согнёте контакты, постарайтесь выпрямить их, используя кабель жёсткого диска в качестве направляющей.

Если вы устанавливаете новый жёсткий диск, у нас есть руководство по установке OS X, чтобы быстро начать работу.
