Замена антенны MacBook Air 13" Early 2020

Перед началом этой процедуры необходимо отключить функцию Авто-включение вашего Mac. Авто-включение запускает ваш Mac при открытии крышки и может случайно активироваться во время разборки. Используйте это руководство, чтобы отключить Авто-включение.

Если ваш MacBook работает на версии Big Sur v11.1 или более поздней, отключение Авто-включения может не сработать. Вы можете продолжать в обычном режиме, но убедитесь, что отключите аккумулятор, как только окажетесь внутри.

Полностью отключите питание и вытащите шнур питания из вашего MacBook Air перед началом. Закройте дисплей и переверните весь ноутбук вверх дном.

Используйте отвертку P5 для удаления следующих винтов:

Два винта по 7.9 мм

Два винта по 7.1 мм

Шесть винтов по 2.6 мм

Во время этого ремонта следите за каждым винтом и убедитесь, что он вернется на то место, откуда был взят, чтобы избежать повреждения вашего MacBook.

Засуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отсоединить нижнюю крышку от Air.

Уберите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Установите её на место и сильно нажмите, чтобы зацепить два скрытых зажима снизу. Вы должны почувствовать и услышать их щелчок.

Снимите ленту, закрывающую разъем аккумулятора, достаточно, чтобы открыть разъем под ней.

Используйте лопатку, чтобы сдвинуть разъем аккумулятора параллельно материнской плате и вынуть его из гнезда на материнской плате.

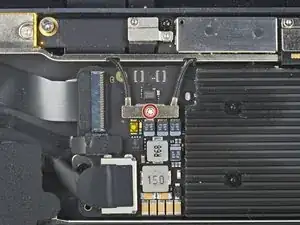

Используйте отвертку T3 Torx для удаления винта размером 1.4 мм, крепящего крышку антенны.

Снимите крышку кабеля антенны.

При замене крышки кабеля антенны убедитесь, что сторона с фиксаторами направлена к краю петель MacBook Air.

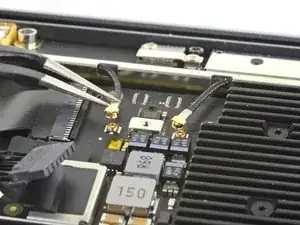

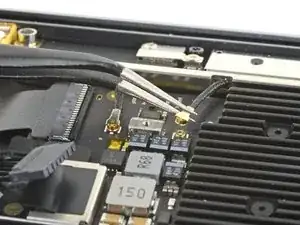

Используйте пинцет, чтобы взять разъем антенны близко к основанию.

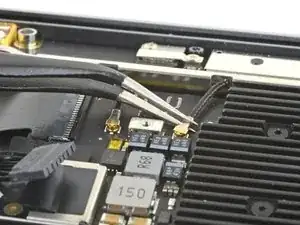

Потяните прямо вверх, чтобы отключить кабель.

Повторите для второго кабеля антенны.

Используйте отвертку T3 Torx для удаления двух винтов 1.5 мм, крепящих крышку разъема кабеля дисплея.

Снимите крышку разъема кабеля дисплея.

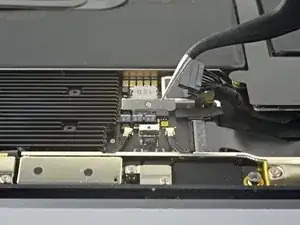

Используйте плоский конец лопатки, чтобы отсоединить разъем кабеля дисплея от платы антенны.

Чтобы снова подключить разъемы с зажимом как этот, аккуратно выравните и нажмите на одну сторону, пока он не зафиксируется, затем повторите с другой стороны. Не нажимайте на середину. Если разъем смещен, контакты могут погнуться, что приведет к постоянному повреждению.

Используйте отвертку T5 Torx для удаления шести винтов, крепящих антенну:

Четыре винта по 7.4 мм

Два винта по 4.5 мм

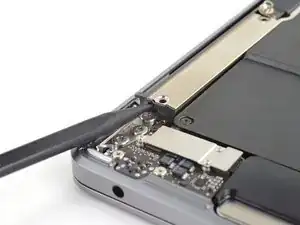

Вставьте尖кий конец лопатки в зазор между антеной и петлей дисплея.

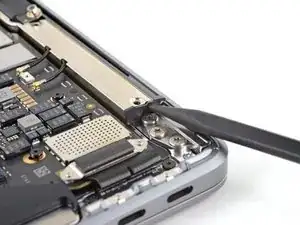

Поверните лопатку против петли, чтобы поддеть конец антенны.

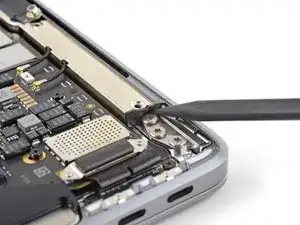

Повторите для другого конца антенны.

Используйте пальцы, чтобы аккуратно поддеть антенну вверх и в сторону от корпуса.

Антенна закреплена легким клеем и может потребовать некоторых усилий для извлечения.

Протяните плату антенны через отверстие в середине антенны.

Будьте осторожны, чтобы не натягивать шнуры антенны.

Удалите антенну.

Во время сборки убедитесь, что кабель дисплея не застревает под антенным баром.
