Замена дисплейного модуля MacBook Air 13" с Retina‑дисплеем 2020

Перед началом этой процедуры необходимо отключить функцию автоматического включения (Auto Boot) на Mac. Auto Boot включает Mac при открытии крышки и может быть случайно активирован во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot.

Полностью выключите и отключите питание MacBook Air перед началом работы. Закройте экран и переверните ноутбук вверх дном.

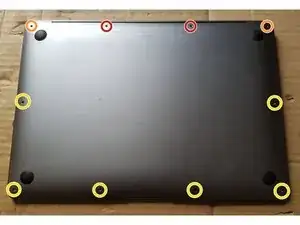

Используйте отвёртку P5, чтобы отвинтить следующие винты:

Два винта 7.6 мм (с воротником 2.7 мм)

Два винта 7.1 мм

Шесть винтов 2.3 мм

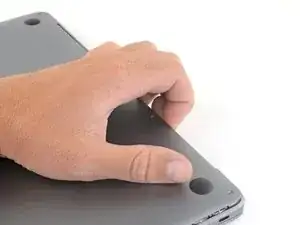

Зажмите пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку корпуса Air.

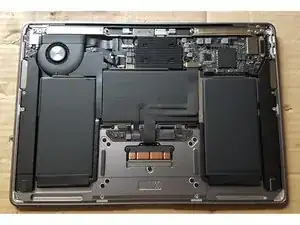

Снимите нижнюю крышку.

Снимите пластиковый щиток, закрывающий плату аккумулятора.

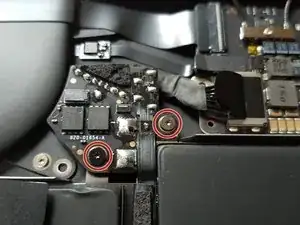

Используйте торкс‑отвёртку T3, чтобы выкрутить два винта 2.3 мм, крепящих плату аккумулятора:

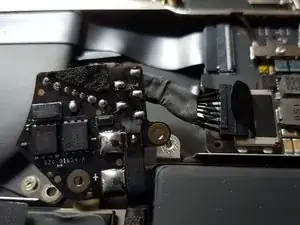

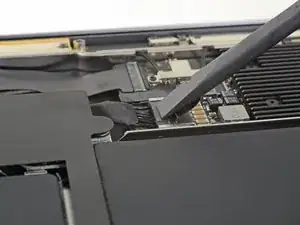

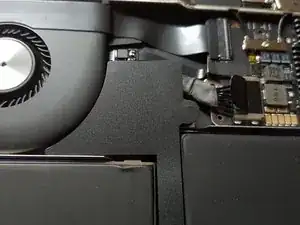

Используйте лопаточку, чтобы сдвинуть разъём аккумулятора параллельно плате логики и вынуть его из гнезда на плате.

Используйте торкс‑отвёртку T3, чтобы выкрутить один винт 1.1 мм, фиксирующий планку с кабелем антенны.

Снимите планку крепления кабеля антенны.

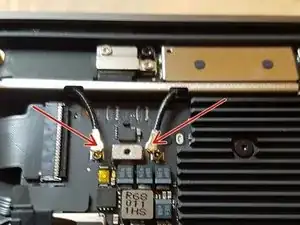

Подденьте кончиком лопаточки один из кабелей антенны рядом с разъёмом.

Поднимайте прямо вверх, чтобы отсоединить кабель.

Повторите для второго кабеля антенны.

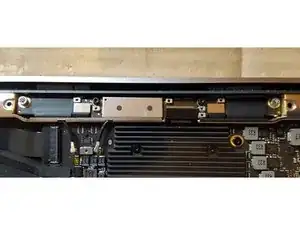

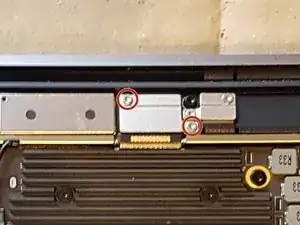

Используйте торкс‑отвёртку T3, чтобы выкрутить два винта 1.3 мм, фиксирующие кронштейн разъёма кабеля дисплея.

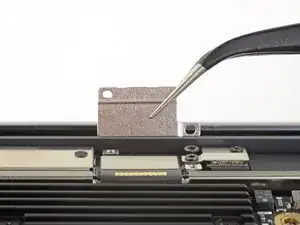

Снимите кронштейн разъёма кабеля дисплея.

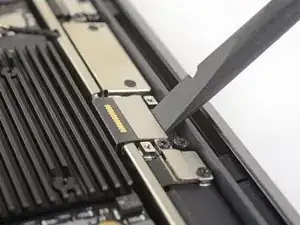

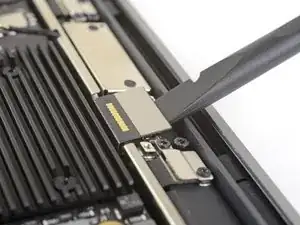

Используйте плоский конец лопаточки, чтобы поддеть и приподнять разъём кабеля дисплея.

Вы можете пропустить этот шаг, если у заменяемого дисплейного модуля эти два кронштейна уже установлены.

Используйте торкс‑отвёртку T3, чтобы выкрутить два винта 1.1 мм, фиксирующие кронштейны гибкого кабеля.

Снимите два кронштейна.

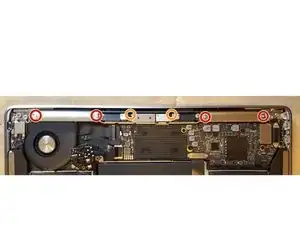

Используйте торкс‑отвёртку T5, чтобы выкрутить следующие винты:

Четыре винта 7.1 мм

Два винта 4.2 мм (чёрные)

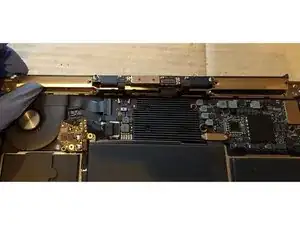

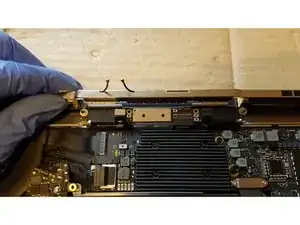

Поднимите антенную планку строго вверх и выньте из корпуса. Следите, чтобы планка не зацепилась за кабели или разъёмы.

В средней части планки могут быть защёлки, оказывающие сопротивление. Можно тянуть сильнее, не опасаясь повреждений, если тянуть строго вверх, перпендикулярно корпусу.

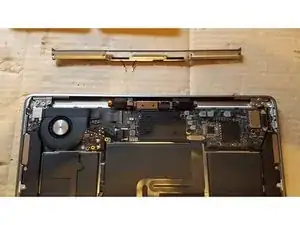

Снимите антенную планку.

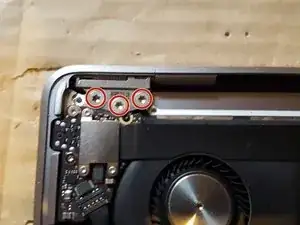

Используйте торкс‑отвёртку T9, чтобы выкрутить шесть винтов 4.7 мм, фиксирующих петли дисплея к верхней части корпуса.

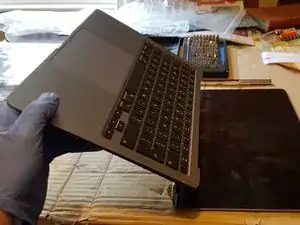

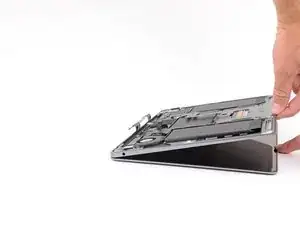

Держа MacBook всё ещё экраном вниз, аккуратно поднимите верхнюю часть корпуса, чтобы открыть MacBook максимально широко.

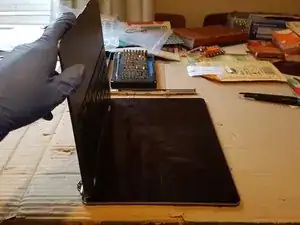

Осторожно поверните верхнюю часть корпуса под углом 90 градусов относительно дисплея.

Петли не должны смещаться относительно дисплея и должны немного выдвинуться из корпуса при повороте.

Держа дисплей плоским, наклоните верхнюю часть примерно на 5–10 градусов влево. Сдвиньте верхнюю часть вправо — петли должны легко выскользнуть из верхней части корпуса.

Дисплей теперь должен быть отделён от верхней части корпуса.
