Замена кабеля оптического привода MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею из компьютера.

Снимите три равномерно расположенных винта Phillips вдоль задней стенки отсека для батареи.

Винты закреплены в металлической крышке памяти.

При установке крышки памяти используйте лопатку, чтобы вставить пенопластовую прокладку за задней стенкой для правильного зазора батареи.

Поднимите L-образную крышку памяти, сдвиньте её вправо и извлеките из компьютера.

Удалите следующие 3 винта:

Один Phillips #00 длиной 11 мм посередине корпуса.

Два Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов предназначен для центрального отверстия.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Два Phillips #00 длиной 3 мм. (В модели A1181 три винта 3 мм и один 4 мм.)

Один Phillips #00 длиной 4 мм с правой стороны.

При установке этих винтов слегка нажмите на нижний корпус, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому осторожно откручивайте именно эти винты.

Снимите два винта Phillips #00 длиной 6 мм по обе стороны правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

Удалите четыре указанных винта Phillips #00 длиной 3 мм с передней стенки отсека для батареи. Работая слева, снимите 2-й, 4-й, 7-й и 9-й винт.

Снимите следующие 4 винта с задней части компьютера:

Два винта с уступом Phillips длиной 7 мм по краям.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте эти винты слишком сильно — это может деформировать корпус.

Снимите два винта с уступом Phillips #00 длиной 5,2 мм на стороне оптического привода компьютера.

Снимать аналогичные винты с другой стороны компьютера не обязательно.

Начиная от дисплея и двигаясь к передней части компьютера, подденьте верхнюю крышку. Она удерживается защёлками справа над оптическим приводом. Они отпустятся при достаточно сильном подъёме.

Будьте аккуратны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подключены ленточные кабели трекпада и клавиатуры, поэтому пока не снимайте крышку полностью.

Если защёлки не отпускаются, убедитесь, что вы не отрываете пластиковую верхнюю часть крышки от её металлической рамки.

Поддерживая верхнюю крышку (снизу или сверху), используйте лопатку, чтобы поддеть оранжевый кабель трекпада и клавиатуры и отсоединить его от разъёма.

Осторожно подденьте между чёрным гнездом и белым соединителем. Возможно, потребуется поддеть с обеих сторон, чтобы он освободился правильно.

Не поддействуйте снизу или сверху — подденьте с боков.

Если при снятии верхней крышки вы повредили кабель, мы предлагаем его отдельно, и у нас есть руководство, упрощающeе его замену.

Возьмитесь за белую пластиковую петлю, прикреплённую к жёсткому диску, и потяните её влево, извлекая жёсткий диск из компьютера.

Снимите два винта Phillips с переднего края оптического привода.

Короткий винт (3 мм) утоплен ближе к модулям ОЗУ. Другой — 3,5 мм.

Отключите оранжевый ленточный кабель оптического привода от логической платы.

Отключите только что обнажившийся кабель данных дисплея. Если на верхней части разъёма нет язычка, может пригодиться лопатка для его отсоединения.

Отключите вновь обнажившийся кабель жёсткого диска.

Отклейте фольгированную ленту между вентилятором и оптическим приводом.

Снимите винт Phillips длиной 8,5 мм, фиксирующий кабель данных дисплея к металлическому каркасу.

Поднимите кабель данных дисплея вдоль кромки оптического привода, чтобы обнажить серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, фиксирующий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отодвиньте его в сторону перед снятием винта.

Не затягивайте этот винт чрезмерно при повторном монтаже. Вы можете повредить пластиковый корпус.

После снятия винта отведите металлическую защёлку назад, в сторону вентилятора, чтобы освободить переднюю часть оптического привода.

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из компьютера.

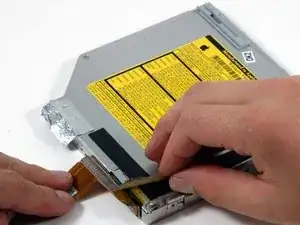

Частично оторвите оранжевую ленту, покрывающую оранжевый кабель оптического привода.

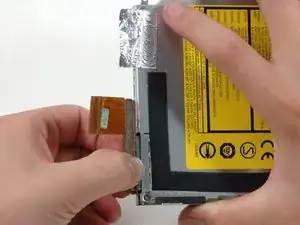

Отключите оранжевый кабель от оптического привода.
