Замена рамки оптического привода MacBook Core Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

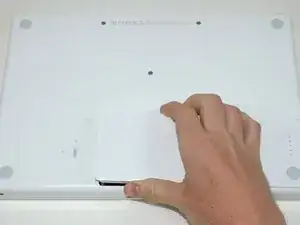

Поднимите батарею и извлеките её из компьютера.

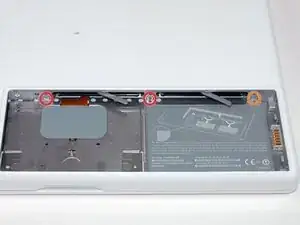

Снимите три равномерно расположенных винта с крестообразным шлицом с задней стенки отсека для батареи.

Винты закреплены в металлической крышке модулей памяти.

При установке крышки памяти используйте лопатку, чтобы вставить пенопластовую прокладку за задней стенкой для правильного зазора под батарею.

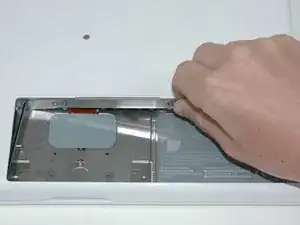

Поднимите L-образную крышку модулей памяти, сдвиньте её вправо и извлеките из компьютера.

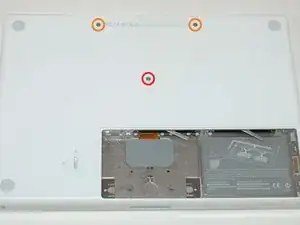

Снимите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм посередине корпуса.

Два винта Phillips #00 длиной 14,5 мм.

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вытащить их.

Короткий из трёх винтов устанавливается по центру.

Снимите следующие 3 винта с задней стенки отсека для батареи:

Два винта Phillips #00 длиной 3 мм. (A1181 имеет три винта 3 мм и один 4 мм.)

Один винт Phillips #00 длиной 4 мм с правой стороны.

При повторной установке этих винтов слегка прижмите нижнюю крышку, чтобы совместить отверстия под винты.

Эти винты легко срываются, поэтому будьте осторожны при их выкручивании.

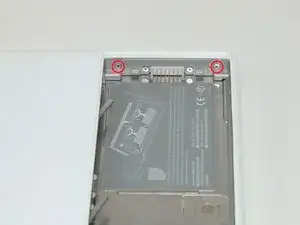

Снимите два винта Phillips #00 длиной 6 мм с каждой стороны правой стенки отсека для батареи (не те, что ближе всего к разъёму батареи).

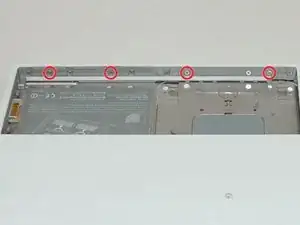

Снимите четыре указанных винта Phillips #00 длиной 3 мм с передней стенки отсека для батареи. Работая слева, снимите 2‑й, 4‑й, 7‑й и 9‑й винт.

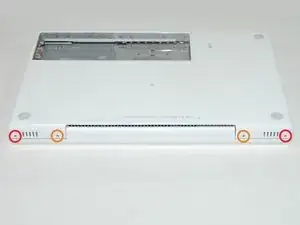

Снимите следующие 4 винта с задней части компьютера:

Два винта с буртиком Phillips длиной 7 мм по краям.

Два винта Phillips длиной 10,5 мм ближе к центру.

Не затягивайте их слишком сильно — это может деформировать корпус.

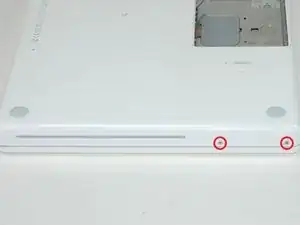

Снимите два винта с буртиком Phillips #00 длиной 5,2 мм с оптической стороны компьютера.

Снимать аналогичные винты на другой стороне компьютера необязательно.

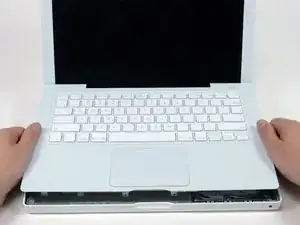

Начиная от дисплея и продвигаясь к передней части компьютера, подденьте верхнюю крышку. Она зафиксирована защёлками справа над оптическим приводом. Они освободятся при достаточно сильном подъёме.

Будьте осторожны при поддевании верхней крышки. Очень легко порезать кончик пальца.

К верхней крышке подсоединены шлейфы трекпада и клавиатуры, поэтому пока не тяните крышку полностью.

Если защёлки не освобождаются, убедитесь, что вы не поддеваете пластиковую верхнюю часть крышки от её металлического каркаса.

Удерживая верхнюю крышку приподнятой (снизу или сверху), используйте лопатку, чтобы отжать оранжевый шлейф трекпада и клавиатуры из разъёма.

Старайтесь поддевать между чёрным гнездом и белым коннектором. Возможно, придётся поддевать с обеих сторон, чтобы шлейф освободился.

Не поддевайте с нижней или верхней стороны, а с боков.

Если вы повредите шлейф верхней крышки при снятии, мы продаём шлейф отдельно и есть руководство по его замене.

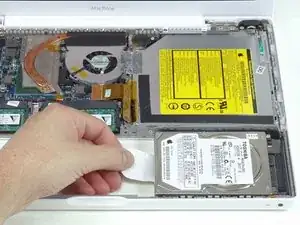

Возьмитесь за белую пластиковую бирку, прикреплённую к жёсткому диску, и потяните её влево, извлекая диск из компьютера.

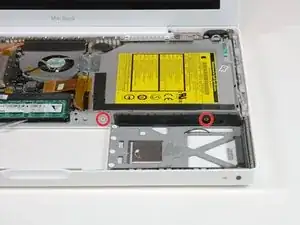

Снимите два винта Phillips с переднего края оптического привода.

Короткий винт (3 мм) расположен в углублении ближе к модулям памяти. Другой — 3,5 мм.

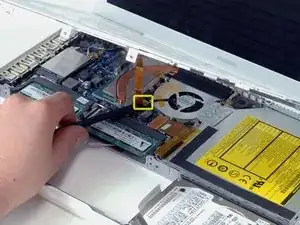

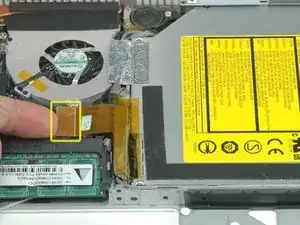

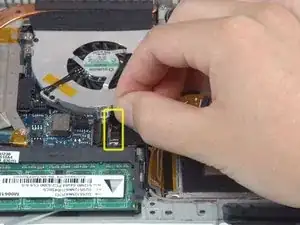

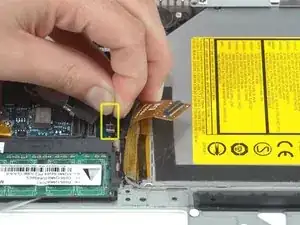

Отключите оранжевый шлейф оптического привода от платы логики.

Отключите недавно обнаруженный шлейф данных дисплея. Если у разъёма нет вытяжной бирки сверху, может помочь лопатка для его отсоединения.

Отключите вновь обнаруженный шлейф жёсткого диска.

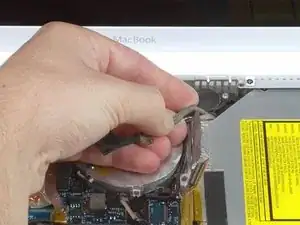

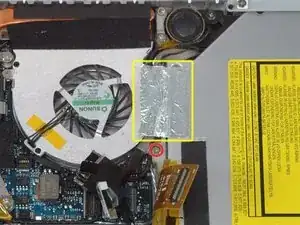

Отделите алюминиевую фольгированную ленту между вентилятором и оптическим приводом.

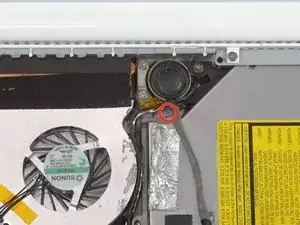

Снимите винт Phillips длиной 8,5 мм, фиксирующий шлейф данных дисплея к металлической рамке.

Поднимите шлейф данных дисплея вдоль кромки оптического привода, чтобы обнажить серебристый винт Phillips.

Удалите винт Phillips 2,8 мм, закрепляющий оптический привод.

Кабель Bluetooth может закрывать винт; аккуратно отодвиньте его в сторону перед снятием винта.

При повторной установке не затягивайте этот винт слишком сильно. Вы можете сломать пластиковый корпус.

После удаления винта отведите металлическую защёлку назад, в направлении вентилятора, чтобы освободить переднюю часть оптического привода.

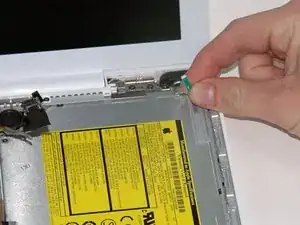

Поднимите плату антенны Bluetooth с правой стороны оптического привода.

Отведите кабель жёсткого диска от передней части оптического привода.

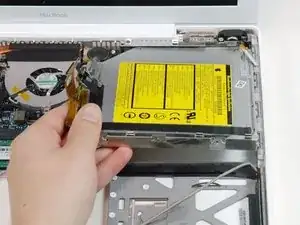

Поднимите передний край оптического привода и сдвиньте его вверх и наружу из корпуса компьютера.

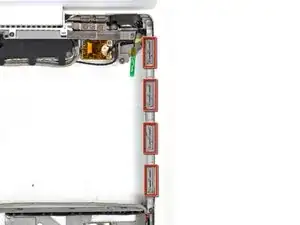

В алюминиевой раме над отверстием оптического привода установлены четыре пластиковых фиксатора верхней крышки. Рекомендуется снять эти фиксаторы перед попыткой снять декоративную панель оптического привода.

Чтобы снять фиксаторы, просто сдвиньте их из алюминиевой рамы в сторону от боковой части нижней крышки.

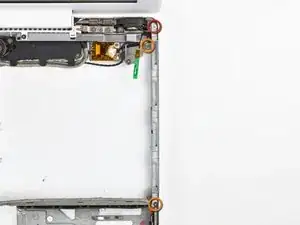

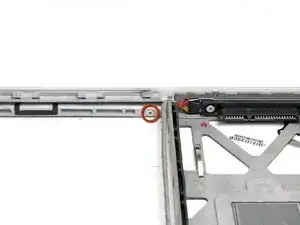

Удалите следующие три винта #00:

Один винт Phillips 5,7 мм

Два винта Phillips 3,1 мм

Удалите один винт Phillips 3,1 мм под внутренней частью отверстия оптического привода.

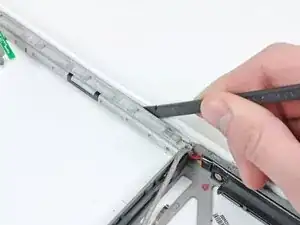

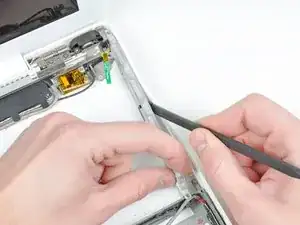

Вставьте плоский конец лопатки между декоративной панелью оптического привода и пластиковой нижней крышкой.

Осторожно подденьте декоративную панель оптического привода, отрывая её от клея, крепящего её к нижней крышке, настолько, чтобы поднять монтажный ушко возле разъёма жёсткого диска выше металлической рамы.

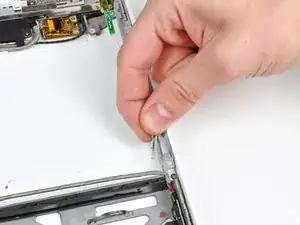

Поднимите декоративную панель оптического привода настолько, чтобы она прошла над металлической рамой, и продолжайте отделять её от нижней крышки с помощью лопатки.

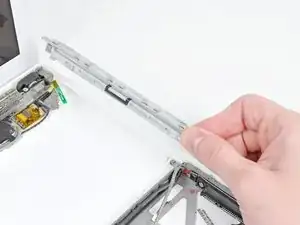

Снимите декоративную панель оптического привода с нижней крышки.
