Замена разъёма аккумулятора PowerBook G4 Aluminum 15" 1.67 GHz

Используйте монету, чтобы повернуть фиксатор аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Снимите следующие 10 винтов:

Два винта Phillips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Четыре винта Phillips 3 мм вокруг отсека памяти.

Четыре винта Phillips 16 мм вдоль петли.

Снимите крышку отсека памяти.

Снимите два винта Phillips 12 мм на алюминиевой пластине в верхней части отсека памяти.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Снимите три винта Phillips 3 мм вдоль кромки нижней крышки.

При установке этих винтов их необходимо вкручивать в правильном порядке. Начните со винта, ближайшего к петле дисплея, затем двигайтесь в направлении передней части компьютера.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Снимите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Снимите три винта Phillips 3 мм вдоль кромки нижней крышки.

При установке этих винтов их необходимо вкручивать в правильном порядке. Начните со винта, ближайшего к петле дисплея, затем двигайтесь в направлении передней части компьютера. Также будьте осторожны, чтобы не вкрутить винты в два отверстия по обе стороны от разъёма видеовыхода.

Переверните компьютер и откройте дисплей.

Снимите два винта 4,2 мм длиной, 1,5 мм шестигранные в верхних углах верхней крышки (всего два).

Подойдёт отвертка Torx T6, но при частом использовании винты могут сорваться.

Схватите задние углы верхней крышки и потяните вверх.

Не снимайте верхнюю крышку полностью: необходимо сначала отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и проведите пальцами вдоль сторон, освобождая крышку по ходу. Как только стороны будут освобождены, возможно, потребуется покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Откиньте верхнюю крышку вверх и в направлении экрана так, чтобы она оперлась о него.

Снимите янтарную ленту, фиксирующую шлейф трекпада на плате логики.

Отключите шлейф трекпада от платы логики, потянув за разъём вверх.

Снимите верхнюю крышку с компьютера.

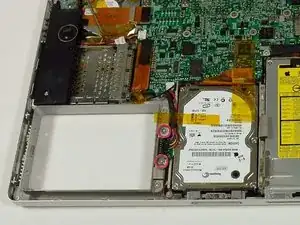

Снимите два винта Phillips, которые фиксируют разъём аккумулятора.

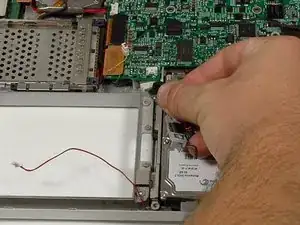

Отключите разъём аккумулятора от платы логики.
