Замена инвертора и антенных кабелей PowerBook G4 Aluminum 15" 1.67 GHz

Используйте это руководство для замены изношенных инвертора и антенных кабелей.

Шаг 1

Поверните запирающий винт батареи монетой на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Шаг 2

Удалите следующие 10 винтов:

Два 3 мм винта Phillips в отсеке батареи, по обе стороны контактов батареи.

Четыре 3 мм винта Phillips вокруг отсека памяти.

Четыре 16 мм винта Phillips вдоль петли.

Шаг 3

Снимите крышку отсека памяти.

Снимите два 12 мм винта Phillips на алюминиевой скобе в верхней части отсека памяти.

Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Снимите три 3 мм винта Phillips вдоль края нижней крышки.

При установке этих винтов их необходимо вкручивать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера.

Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Снимите нижний 5 мм винт Phillips с каждой стороны петли (всего два).

Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Снимите три 3 мм винта Phillips вдоль края нижней крышки.

При установке этих винтов их необходимо вкручивать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера. Также будьте осторожны, чтобы не вкрутить винты в два отверстия по обе стороны видеовыхода.

Шаг 7

Переверните компьютер и откройте дисплей.

Снимите два 4.2 мм винта длиной 1.5 мм с шестигранной головкой в верхних углах верхней крышки (всего два).

Отвертка T6 Torx подойдёт, но при частом использовании винты могут сорваться.

Шаг 8

Возьмитесь за задние углы верхней крышки и потяните вверх.

Не снимайте верхнюю крышку полностью; сначала необходимо отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и пальцами освободите боковые защёлки поочерёдно. Когда боковые части освободятся, возможно, придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Шаг 9

Поверните верхнюю крышку вверх и к экрану, чтобы она опиралась на него.

Шаг 10

Снимите янтарную ленту, фиксирующую ленту трекпада на плате логики.

Отключите ленту трекпада от платы логики, расправив и поднимая коннектор вверх.

Снимите верхнюю крышку с компьютера.

Шаг 11

Снимите два 3 мм винта Phillips, фиксирующие левый датчик освещённости. Один винт серебристый, другой чёрный, или оба чёрные.

Отключите кабель от платы логики и извлеките левый датчик освещённости из компьютера.

Шаг 12

Снимите 4 мм гайку с шестигранной головкой, фиксирующую левый динамик.

Шаг 13

Отключите кабель левого динамика.

Шаг 14

Снимите четыре винта Phillips с PC-картридера.

Два более длинных винта устанавливаются с правой стороны каркаса картридера.

Шаг 15

Отключите кабель PC-картридера от платы логики.

Шаг 16

Поднимите каркас PC-картридера и извлеките его из компьютера.

При установке каркаса убедитесь, что он прикреплён к штырю на металлической кнопке извлечения.

Шаг 17

Закройте дисплей и поверните сторону с петлёй к себе.

Снимите оставшиеся 5.2 мм винты Phillips по обе стороны петли (всего два винта).

Шаг 18

Поддерживайте дисплей одной рукой при снятии оставшихся винтов T8.

Снимите по два верхних полных резьбовых винта T8 Torx длиной 10 мм с каждой стороны дисплея, затем по два нижних винта с укороченным стержнем длиной 13 мм (всего четыре винта).

При установке дисплея убедитесь, что правильный винт прижимает контур заземления от кабеля данных дисплея.

Отключите два антенных кабеля от карты Airport/ Bluetooth (показаны жёлтыми кругами), а также кабель дисплея (широкий разъём в правом верхнем углу) и кабель в верхнем левом углу платы логики (показан синим квадратом).

Шаг 19

Снимите узел дисплея с нижнего корпуса.

Шаг 20

Снимите два 6 мм винта длиной 1.5 мм с шестигранной головкой, расположенные возле нижних левых и правых углов дисплея.

Отвертка T6 Torx подходит для этой работы.

Шаг 21

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковой окантовкой, прикреплённой к задней рамке, возле нижнего левого угла дисплея.

Не вставляйте лопатку между пластиковой окантовкой задней рамки дисплея и алюминиевой пластиной задней рамки дисплея.

Шаг 22

Держа лопатку вставленной под передней рамкой дисплея, проведите ею вокруг нижнего левого угла дисплея.

Поверните лопатку от себя, чтобы отжать заднюю рамку дисплея с алюминиевых защёлок на передней рамке дисплея.

Продвигайтесь вниз по стороне дисплея, пока задняя рамка дисплея не отделится от передней рамки дисплея.

Шаг 23

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой шарнира.

Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки шарнира.

Шаг 24

Повторите предыдущие шаги, чтобы отделить правую сторону задней рамки дисплея от дисплея.

Используйте лопатку, чтобы поддомкратить пластиковые фиксирующие защёлки на задней рамке дисплея над выступающими алюминиевыми защёлками на передней рамке дисплея.

На этом этапе защёлки на левой и правой кромках задней рамки дисплея должны быть освобождены от выступающих алюминиевых защёлок на передней рамке дисплея. Если это не так, используйте лопатку, чтобы поддеть их дальше через переднюю рамку дисплея.

Шаг 25

Слегка приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю дисплея, чтобы освободить защёлки по верхнему краю задней рамки дисплея.

Поверните заднюю рамку дисплея к себе и положите её на стол.

Шаг 26

Отсоедините оба антенных кабеля от задней рамки дисплея.

Снимите заднюю рамку дисплея и отложите её в сторону.

Шаг 27

Инвертор — это чрезвычайно тонкая печатная плата, которая очень хрупкая и легко трескается. Будьте осторожны при обращении.

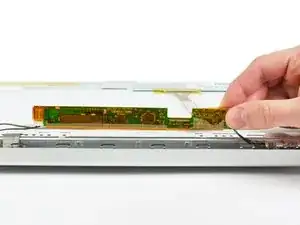

Используйте лопатку, чтобы приподнять конец инвертора из крышки шарнира.

Поднимите инвертор настолько, чтобы получить доступ к обоим кабельным разъёмам.

Шаг 28

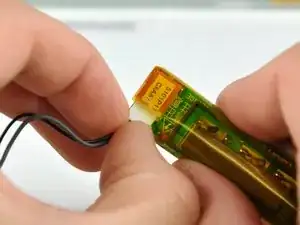

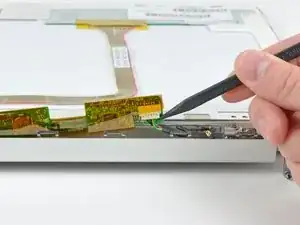

Отсоедините оба кабеля инвертора, потянув их разъёмы от гнёзд на инверторе.

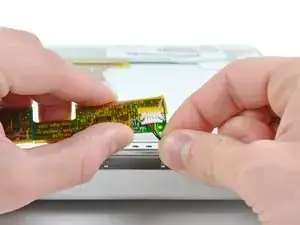

Снимите инвертор с дисплея и отложите его в сторону.

Шаг 29

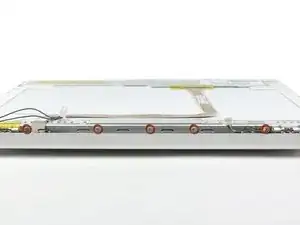

Снимите пять шурупов Phillips 2 мм, крепящих кронштейн удерживающий ЖК к передней рамке дисплея.

Поднимите кронштейн удерживающий ЖК с передней рамки дисплея.

У некоторых машин этого кронштейна нет. Если в вашей машине отсутствует кронштейн, снимите пять шурупов и переходите к следующему шагу.

Шаг 30

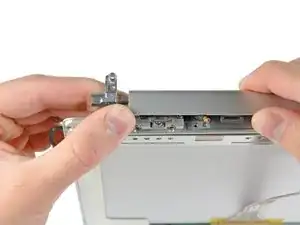

Крышка шарнира изготовлена из алюминия и удерживается на шарнирах металлическими защёлками, для снятия которых требуется значительная сила. Действуйте осторожно.

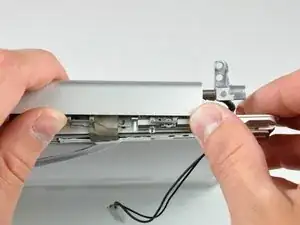

Используйте большие пальцы, чтобы оттолкнуть крышку шарнира от шарниров.

Одновременно нажимая большими пальцами, поверните крышку шарнира к себе по длинной кромке, чтобы отщёлкнуть её со шарнира.

Возможно, потребуется покачивать крышку шарнира, пока вы отталкиваете её от шарниров, чтобы освободить фиксирующие защёлки.

Шаг 31

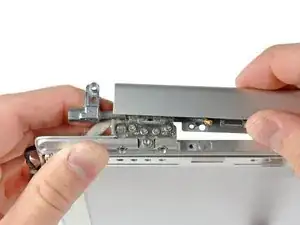

Повторите эту операцию для другой стороны крышки шарнира. Как только крышка шарнира полностью освободится от шарниров, снимите её с передней рамки дисплея.

Шаг 32

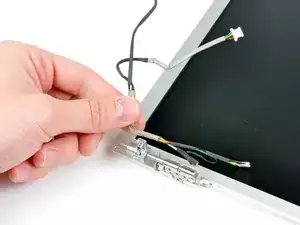

Снимите кабели инвертора/антенны с левого шарнира и выведите их из дисплея.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
