Замена инверторного блока питания Apple Cinema Display M8149

Перед началом убедитесь, что дисплей отключён от питания.

Разместите Cinema Display лицевой стороной вниз, так чтобы ножки были направлены от вас.

Снимите три винта (9.52 x 4.43 мм), соединяющие заднюю ножку с шарниром, используя шестигранный ключ.

Снимите заднюю ножку с крепления шарнира, захватив ножку и потянув вверх.

Снимите восемнадцать винтов (5.25 x 4.43 мм) по периметру задней крышки, используя шестигранный ключ.

Отключите белый маленький разъём, идущий к кнопке питания дисплея.

Осторожно поднимите заднюю крышку с дисплея. Полностью снимите заднюю крышку и отложите в сторону.

Используйте отвёртку Phillips #2, чтобы выкрутить четыре винта (9.52 x 3.43 мм) на внешнем ободе металлической крышки.

Затем снимите четыре винта крышки (11.91 x 2.89 мм), расположенные в углах металлической крышки, используя отвёртку Phillips #2.

Отключите большой коричневый штекер в центре‑справа, который соединяет плату управления с остальной частью дисплея.

Отключите синий и серый штекеры на правой стороне платы управления. Повторите с левой стороны.

Осторожно приподнимите большую металлическую крышку, которая простирается по всей задней части дисплея.

Перенесите внимание на левую сторону Cinema Display.

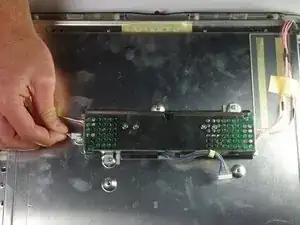

Пальцами отключите маленькие белые разъёмы с розовыми проводами сверху и снизу платы.

Используя отвёртку PH 2, выкрутите четыре винта (6.9 x 2.55 мм), удерживающие плату.

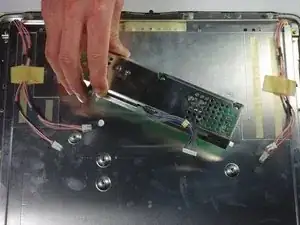

Снимите плату, осторожно приподняв её с дисплея.
