Замена платы управления ЖК-дисплея Apple Cinema Display M8149
В этом руководстве приведены шаги по замене платы управления в ЖК-дисплее Apple Cinema Display M8149 и переключателя на основной плате. Старые продукты Apple со временем часто изнашиваются, поэтому это типичный ремонт для многих пользователей.
Предупреждение: ввиду возраста этого устройства рекомендуется проявлять особую осторожность с внутренними и мелкими деталями.
Шаг 1
Перед началом убедитесь, что дисплей отключён от питания.
Положите Cinema Display лицевой стороной вниз так, чтобы ножки были направлены от Вас.
Снимите три винта (9.52 x 4.43 мм), крепящие заднюю ножку к петле, используя шестигранный ключ.
Снимите заднюю ножку с монтажного узла петли, ухватившись за ножку и потянув вверх.
Шаг 2
Снимите восемнадцать винтов (5.25 x 4.43 мм) по краю задней панели, используя шестигранный ключ.
Отключите маленький белый разъём, идущий к кнопке питания дисплея.
Осторожно снимите заднюю панель с дисплея. Полностью удалите заднюю панель и отложите в сторону.
Шаг 3
Используйте отвертку Phillips #2, чтобы удалить четыре винта (9.52 x 3.43 мм) на внешнем ободе металлического кожуха.
Далее снимите четыре винта крышки (11.91 x 2.89 мм), расположенные в углах металлического кожуха, также используя отвертку Phillips #2.
Шаг 4
Отключите большой коричневый разъём в средней правой части, который соединяет плату управления с остальной частью дисплея.
Отключите синий и серый разъёмы с правой стороны платы управления. Повторите для левой стороны.
Шаг 5

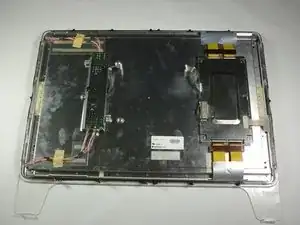

Осторожно поднимите большой металлический кожух, который покрывает заднюю часть всего дисплея.
Шаг 6

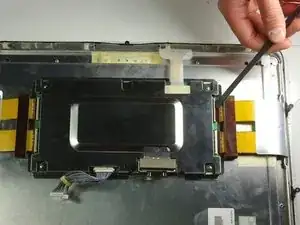

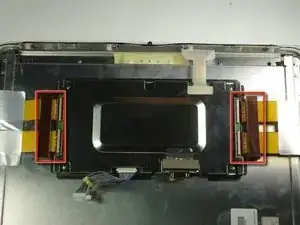

Осторожно снимите две ленты-разъёма по обеим сторонам платы управления при помощи лопатки.
Шаг 7

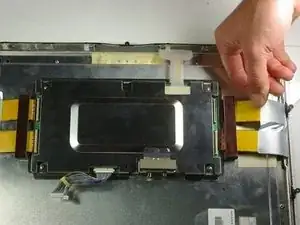

Вытяните ранее снятую ленту из металлической коробки рукой.

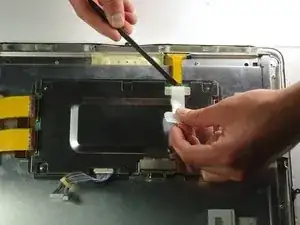

Отогните белое пластиковое покрытие на ленте и отключите лентовый разъём с правой стороны блока, используя лопатка.
Шаг 8
Отвинтите четыре винта (4.79 x 2.33 мм) на металлической коробке, используя отвертку Phillips #2.
Поднимите металлическую крышку, чтобы открыть плату.
Удалите два клеммных винта (4.79 x 2.34 мм), используя отвертку Phillips #2.
Шаг 9
Снимите клеммную крышку.

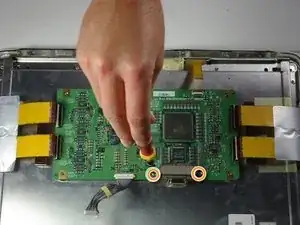

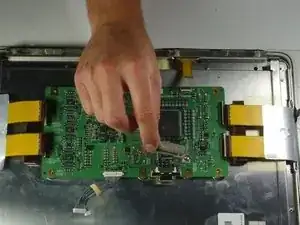

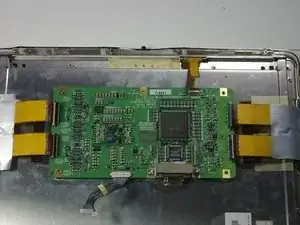

Снимите плату с правой стороны блока, аккуратно поднимая её вверх.
Заключение
Для повторной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
