Удаление шарнира дисплея Apple Cinema Display M8149
В этом руководстве объясняется, как удалить шарнир дисплея. Инструменты, необходимые для этого раздела, — лопатка и отвертка PH 2.
Шаг 1
Перед началом убедитесь, что дисплей ОТКЛЮЧЕН. Несоблюдение этого требования может привести к электрическому удару и серьезным травмам.
Переверните Cinema Display так, чтобы он лежал на лицевой стороне, а ножки были направлены от вас.

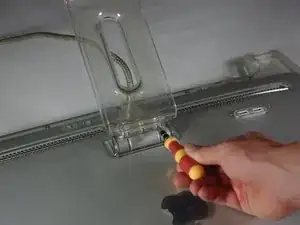

С помощью отвертки PH 2 открутите три винта, фиксирующие ножки (9,52 x 4,43 мм).

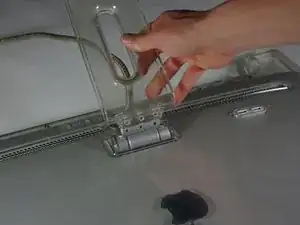

Снимите заднюю ножку с крепления шарнира, аккуратно потянув ее вверх.
Шаг 2
Снимите винты задней панели (5,25 x 4,43 мм) с помощью отвертки PH 2.
Приподнимите заднюю панель с дисплея.
Полностью снимите заднюю панель и отложите ее в сторону.
Шаг 3

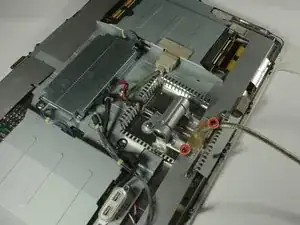

Удалите винты пластины Apple Display Connector (9,52 x 3,43 мм) с помощью отвертки PH 2.
После того как два винта будут удалены, уберите шнур с дороги.
Шаг 4

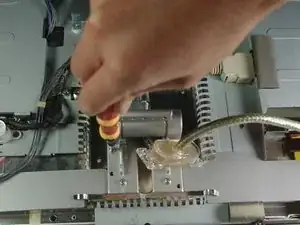

Удалите винты пластины шарнира (5,52 x 3,43 мм) с помощью отвертки PH 2.

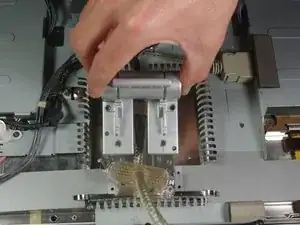

Затем поднимите крепление шарнира.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
