Доступ к платам управления Apple Cinema Display M8149
Если плату управления вашего дисплея Apple Cinema Display M8149 не отправляет сигналы, что приводит к сбоям системы, воспользуйтесь этим руководством для замены неисправной платы управления.
Плата управления является важной частью дисплея, так как является компонентом, который выступает в роли нервного центра, через который процессор отправляет сигналы. Когда эти сигналы не обрабатываются платой управления, это может привести к сбоям системы.
Перед началом шагов убедитесь, что дисплей выключен и отключен от любого внешнего источника питания.
Шаг 1
Перед началом убедитесь, что дисплей отключен от сети.
Убедите дисплей так, чтобы он лежал лицом вниз, а ножки были направлены от вас.

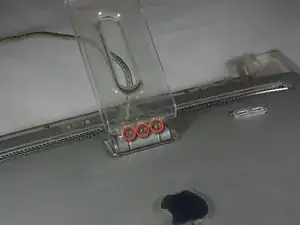

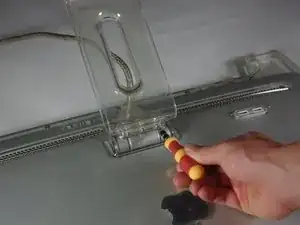

Удалите три винта (9.52 x 4.43 мм), которые соединяют заднюю ножку с петлей, с помощью шестигранного ключа.
Снимите заднюю ножку с крепления петель, схватив за ножку и потянув вверх.
Шаг 2

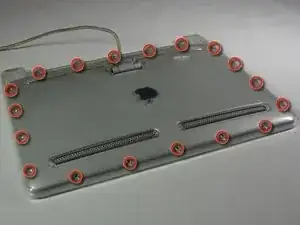

Удалите восемнадцать (5.25 x 4.43 мм) винтов по периметру задней панели с помощью шестигранного ключа.
Отключите небольшой белый разъем, идущий к кнопке питания дисплея.

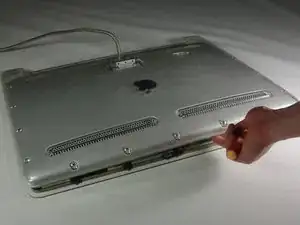

Осторожно поднимите заднюю панель над дисплеем. Полностью снимите заднюю панель и отложите в сторону.
Шаг 3

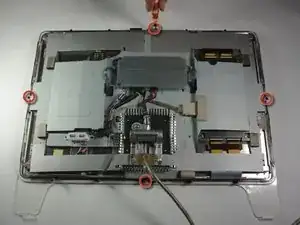

Используйте отвертку Phillips #2, чтобы удалить четыре (9.52 x 3.43 мм) винта на внешнем ободе металлической крышки.

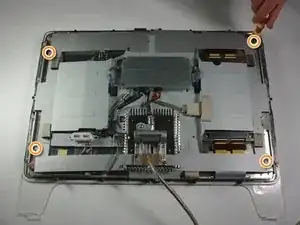

Затем удалите четыре винта крышки (11.91 x 2.89 мм), расположенные в углах металлической крышки, используя отвертку Phillips #2.
Шаг 4

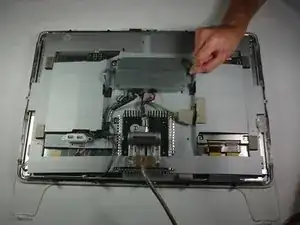

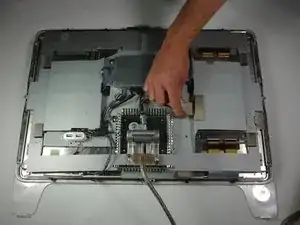

Отключите большой коричневый разъем в правой части, который соединяет плату управления с остальной частью дисплея.

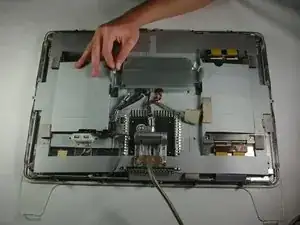

Отключите синий и серый разъемы с правой стороны платы управления. Повторите с левой стороны.
Шаг 5

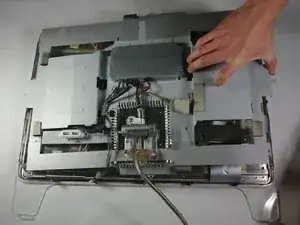

Осторожно поднимите большую металлическую крышку, которая охватывает заднюю часть всего дисплея.
