Замена инвертора CCFL в Apple Studio Display M2454
Инвертор CCFL является важной частью монитора Apple Studio Display, и если он выходит из строя, монитор будет испытывать серьезные проблемы с отображением. Инвертор CCFL обеспечивает подсветку монитора. Если он перестает работать, экран, по сути, становится черным. Однако эту деталь можно заменить на новую плату достаточно легко.
Шаг 1
Сначала удалите три винта с торцевой стороны стойки монитора размером 2мм.

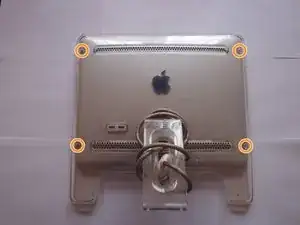

Затем удалите четыре винта размером 2мм в углах задней панели.
Наконец, задние панели можно снять, потянув основной кабель через отверстие и сдвинув панели в сторону.
Шаг 2
Уберите металлическую заднюю крышку.

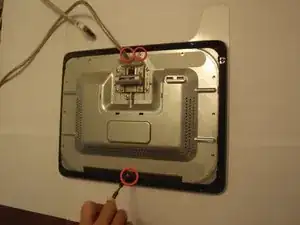

Удалите единственный винт сверху и два винта внизу монитора с помощью отвертки с крестообразным закручиванием размером #2.
Сняв винты, толкните металлическую заднюю крышку к задней части монитора, чтобы освободить ее защелки, и снимите ее.
Шаг 3

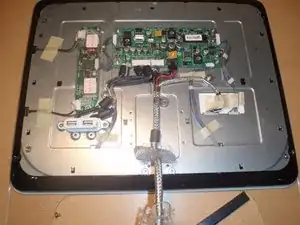

Плата инвертора CCFL является меньшей из двух плат с двумя проводами и шлейфом, выходящими из нее.

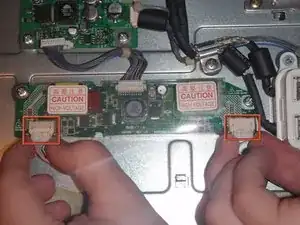

Удалите два кабеля с левой стороны платы, вставив шпильку в два маленьких отверстия и затем вытащив.
Этот шаг может быть проще выполнить с двумя людьми.
Не вставляйте шпильку в отверстие с силой, иначе вы можете повредить разъем.
Шаг 4

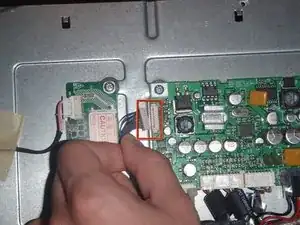

Удалите шлейф с правой стороны платы, оттянув его от основной платы LCD рукой.
Шаг 5

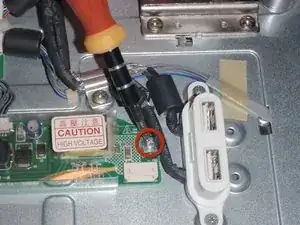

Удалите верхние винты с крестообразным закручиванием, удерживающие плату на мониторе, с помощью отвертки с крестообразным закручиванием размером #2.
Шаг 6
Удалите нижний винт с крестообразным закручиванием и вытяните плату инвертора CCFL из монитора.
Чтобы заменить эту деталь на новую, просто следуйте этим указаниям в обратном порядке, используя новую плату.
Перевод руководства с ifixit.com
