Замена ЖК-экрана Apple Cinema Display M8149
Если дисплей Вашего Apple Cinema Display M8149 не включается, отображает пикселизацию или треснул, используйте это руководство для замены ЖК-экрана.
ЖК-экран (жидкокристаллический дисплей) предназначен для отображения изображений, сгенерированных компьютером. Жидкие кристаллы используют подсветку или отражатель для формирования цветного или монохромного изображения. Неисправная подсветка или отражатель на ЖК-экране может привести к некорректной работе дисплея.
Перед началом работы, если дисплей треснул или разбит, уберите осколки стекла до и во время замены. Кроме того, обязательно отключите дисплей от питания, чтобы избежать повреждений.
В этом руководстве Вы снимете заднюю крышку и две различные платы перед тем, как снять ЖК-экран.
После замены экрана он будет включаться и отображать изображения.
Шаг 1
Перед началом убедитесь, что дисплей отключён от сети.
Положите Cinema Display лицевой стороной вниз так, чтобы ножки были направлены от Вас.
Отверните три винта (9.52 x 4.43 мм), соединяющие заднюю ножку с шарниром, используя шестигранный ключ.
Снимите заднюю ножку с крепления шарнира, схватив её и потянув вверх.
Шаг 2
Отверните восемнадцать винтов (5.25 x 4.43 мм) по краю задней панели, используя шестигранный ключ.
Отключите маленький белый разъём, идущий к кнопке питания дисплея.
Осторожно поднимите заднюю панель с дисплея. Полностью снимите панель и отложите её в сторону.
Шаг 3
Используйте отвёртку Phillips #2, чтобы удалить четыре винта (9.52 x 3.43 мм) на внешнем ободе металлической крышки.
Затем удалите четыре винта крышки (11.91 x 2.89 мм), расположенные в углах металлической крышки, используя отвёртку Phillips #2.
Шаг 4
Отсоедините крупный коричневый штекер в центре справа, который соединяет плату управления с остальной частью дисплея.
Отсоедините синий и серый штекеры на правой стороне платы управления. Повторите для левой стороны.
Шаг 5
Осторожно приподнимите большую металлическую крышку, которая простирается по задней части всего дисплея.
Шаг 6
Осторожно снимите два лентопрёма по обе стороны платы управления с помощью медиатора.
Шаг 7
Вытащите ранее снятую ленту из металлического корпуса вручную.
Отогните белую пластиковую крышку, расположенную на лентопрёме, и отсоедините лентопрём справа от блока с помощью медиатора.
Шаг 8
Отверните четыре винта (4.79 x 2.33 мм) на металлическом корпусе, используя отвёртку Phillips #2.
Снимите металлическую крышку, чтобы открыть плату.
Удалите два клеммных винта (4.79 x 2.34 мм), используя отвёртку Phillips #2.
Шаг 9
Снимите клеммную крышку.
Извлеките плату с правой стороны устройства, аккуратно приподняв её.
Шаг 10

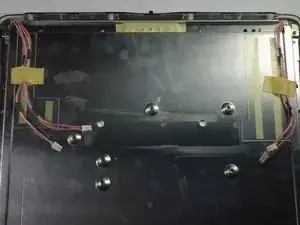

Переключите внимание на левую сторону Cinema Display.
С помощью пальцев отсоедините маленькие белые разъёмы с розовыми проводами сверху и снизу платы.
Используя отвертку PH2, удалите четыре винта (6.9 x 2.55 мм), фиксирующие плату.
Снимите плату, аккуратно приподняв её с дисплея.
Шаг 11

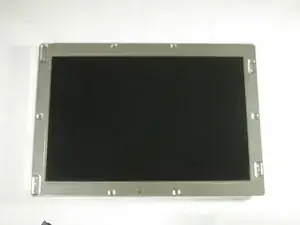

Подденьте экран от окружающей передней рамки, просунув пальцы между двумя частями и приподняв его.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
