Замена светодиодной панели Apple LED Cinema Display 27 дюйма

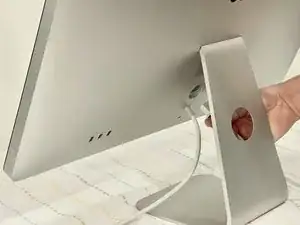

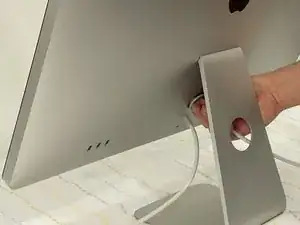

Перед началом работ с Mac: отключите компьютер от сети и подождите 2 минуты, чтобы конденсаторы блока питания разрядились.

Осторожно: не прикасайтесь к выводам конденсаторов и открытым паяным соединениям на задней стороне блока питания.

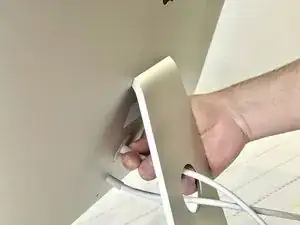

Кабель все-в-одном, расположенный под кабелем питания, нельзя отсоединять от остальной части корпуса.

Стеклянную панель можно снять разными способами:

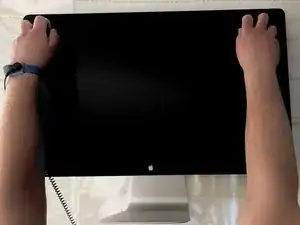

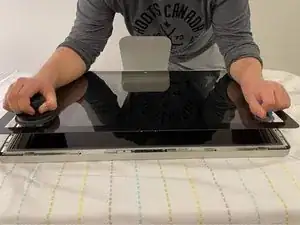

Положите устройство на спину и прикрепите чистые присоски в противоположных углах стеклянной панели или...

Положите устройство на спину и прикрепите чистые присоски сверху.

Поднимите и снимите стеклянную панель.

Первые шаги Удалите стеклянную панель, как показано на шаге 2.

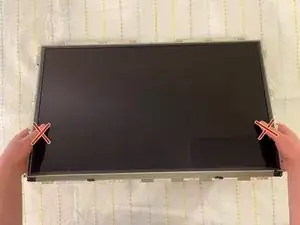

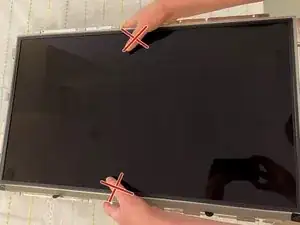

После разборки держите светодиодную панель только за металлические кромки по бокам и по возможности избегайте прикосновения к панели.

Не надавливайте на переднюю поверхность светодиодной панели при обращении с ней, так как это может привести к неисправности пикселей или их полному выходу из строя.

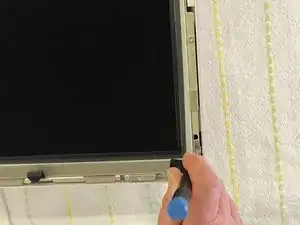

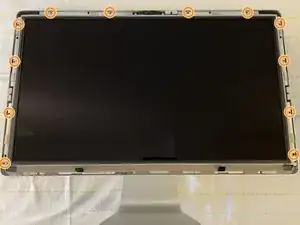

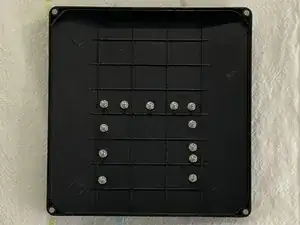

Удалите двенадцать винтов Torx T10 длиной 10 мм по периметру рамки дисплея.

При сборке не затягивайте светодиодные винты слишком сильно, чтобы не вызвать утечку света после сборки устройства.

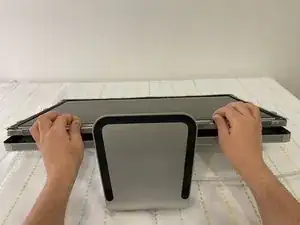

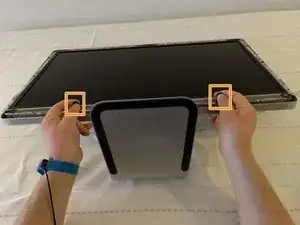

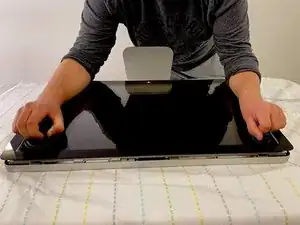

Используйте чёрные язычки, чтобы поднять нижний край ЖК-дисплея на несколько дюймов для доступа к кабелям внутри.

Наклоняйте дисплей не более чем на 10 см (4 дюйма). Слишком сильное выдвижение может повредить кабели или разъёмы.

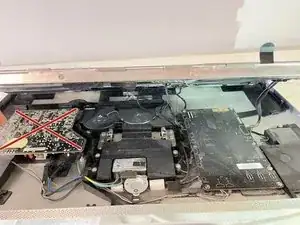

Избегайте близкого контакта с компонентами блока питания, а также не прикасайтесь к ним.

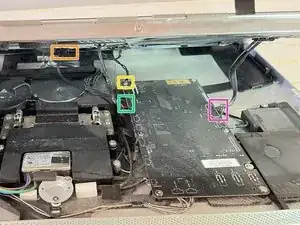

Заглянув в зазор под ЖК-дисплеем, отсоедините четыре кабеля:

DisplayPort

Функциональный

Заземление

Драйвер светодиодной подсветки

Убедитесь, что при сборке все кабели надёжно вставлены в разъёмы. Ослабленное соединение кабеля может вызвать мерцание изображения.

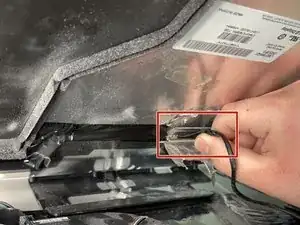

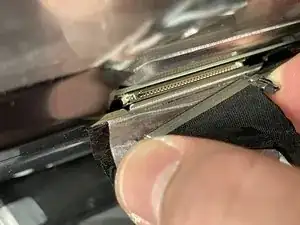

Отогните полиэфирную и фольгированную ленту на кабеле DisplayPort на задней стороне светодиодной панели.

Сожмите боковые стороны разъёма и вытяните его.

Убедитесь, что 24-контактный кабель правильно выровнен по отношению к светодиодной панели при сборке.

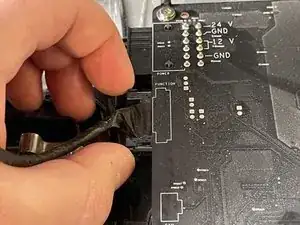

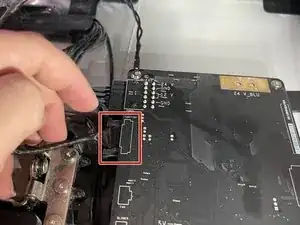

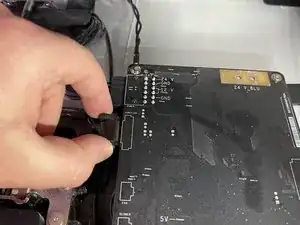

Сожмите боковые стороны разъёма функционального кабеля в левом верхнем углу логической платы и вытяните его прямо.

Убедитесь, что функциональный кабель правильно выровнен по отношению к логической плате при сборке.

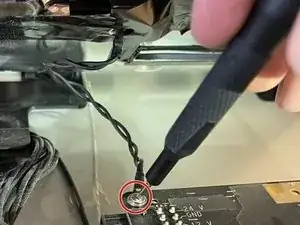

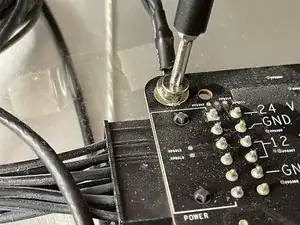

Крупный план кабеля заземления в левом верхнем углу логической платы. Открутите винт Torx T10 длиной 10 мм от левого верхнего угла логической платы.

Отсоедините кабель заземления.

Избегайте прикосновения отвёрткой к двойным штырям в левом верхнем углу логической платы.

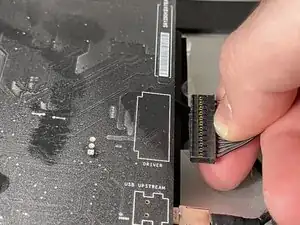

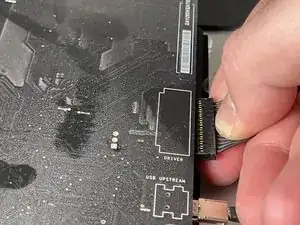

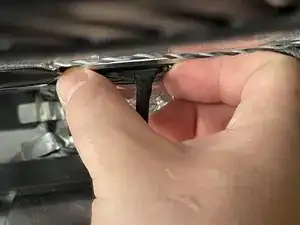

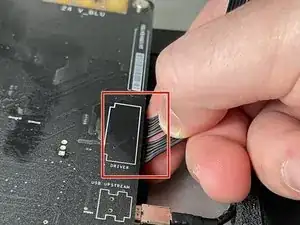

Зажмите кабель драйвера светодиодной подсветки с нижней стороны в центре правого края логической платы и вытяните прямо.

Не оказывайте давления на логическую плату, чтобы не деформировать её, так как это может вызвать проблемы.

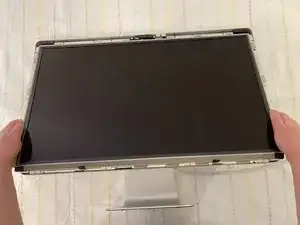

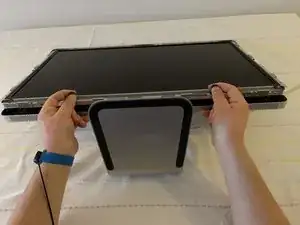

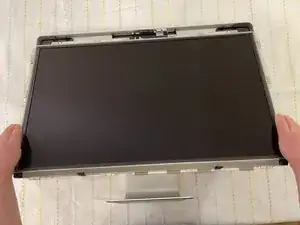

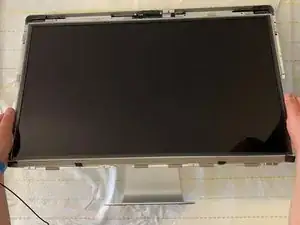

Держите ЖК-панель за края и поднимите вверх, пока она не отделится от остальной части корпуса.

Это руководство можно выполнять в обратном порядке для установки и сборки светодиодной панели с остальной частью корпуса.
