Замена материнской платы Apple Studio Display M7649

Уложите дисплей вниз лицевой стороной, так чтобы подставка была от вас.

Удалите три винта размера 2.0 с шестигранной головкой на подвижной раме и снимите подвижную раму, а также пластиковый экран под ней.

Снимите винты размера 2.5 с шестигранной головкой из каждого угла, соединяющие панели с дисплеем, и удалите их.

Поверните дисплей так, чтобы его ноги теперь были обращены к вам.

Удерживайте верхнюю часть прозрачной панели и поднимите её вверх, вытянув кабель ADC через отверстие.

Удалите серую заднюю панель, подняв её снизу и вытянув кабель ADC через отверстие.

Следующим слоем будет блестящая металлическая панель, на которой могут быть наклейки. Убедитесь, что вы удалили эти наклейки.

Теперь найдите и снимите единственный винт с крестообразной головкой, удерживающий экран EMI на дисплее.

Теперь, когда винт удалён, сдвиньте панель к себе и поднимите её.

Вам может потребоваться удалить прозрачную крышку порта USB, чтобы снять металлический экран EMI.

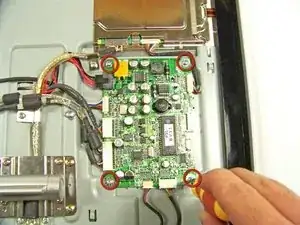

Удалите четыре винта, удерживающие материнскую плату на дисплее.

Удалите эти семь кабелей, подключенных к материнской плате.

Есть дополнительное соединение, в которое не подключён ни один кабель. Это соединение предназначено для тестирования материнских плат Apple.
