Замена USB порта Apple Studio Display M2454

USB порты расположены на задней стороне монитора, под пластиковым покрытием и металлической панелью, в нижнем левом углу.

Первый шаг — снять пластиковую панель.

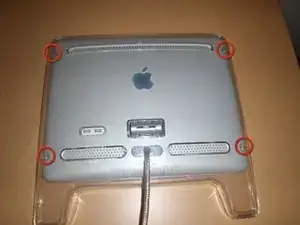

Для этого удалите три винта с шестигранным головкой на подставке монитора, а также четыре винта с шестигранной головкой, расположенные на четырех углах задней пластиковой панели.

После удаления упомянутых винтов можно снять панели и начать осматривать внутренние компоненты. Убедитесь, что основной кабель выводится через пластиковый порт.

Для получения дополнительной помощи по снятию задней панели обратитесь к руководству по ремонту основной платы LCD.

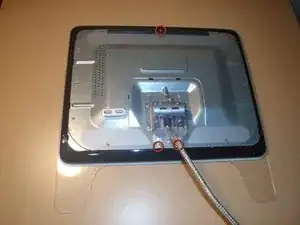

Удалите три винта, крепящие металлическую пластину: один сверху в середине и два снизу рядом с основным кабелем.

Продвиньте металлическую пластину вниз, чтобы освободить ее от зажимов и снять.

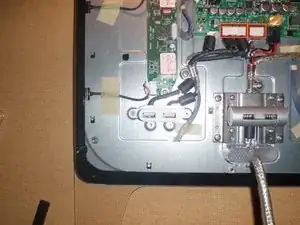

После удаления металлической пластины вы сможете увидеть все внутренние компоненты, где разъем USB находится с левой стороны.

От USB порта идут два проводника к основной плате LCD.

Удалите два белых разъема, подняв зажимы сверху осторожно рукой или с помощью небольшого инструмента для поддевания.

Оттяните разъемы от платы, пока зажимы подняты.

Будьте осторожны с зажимами, они легко ломаются.

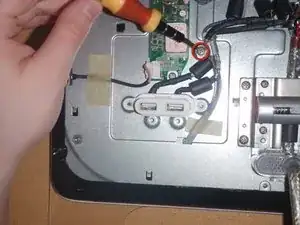

Удалите два винта с крестообразной головкой по бокам USB порта, используя отвертку №2 с крестообразной головкой.

Удалите один винт на зажиме кабеля, используя отвертку №2 с крестообразной головкой.

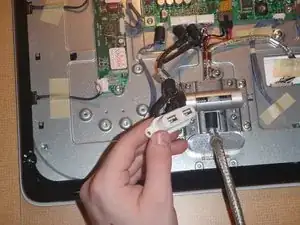

Наконец, удалите USB порт из монитора.

Чтобы установить новый USB порт, просто следуйте этим шагам в обратном порядке, используя вашу новую деталь.
