Замена основного кабеля компьютера Apple Studio Display M2454
Основной компьютерный кабель на Apple Studio Display M2454 может быть порван или поврежден и требует замены. Поскольку этот кабель передает сигнал от компьютера к монитору, он является жизненно важной частью дисплея. К счастью, процедура его замены относительно проста.
Шаг 1
Сначала необходимо снять нижнюю панель, чтобы получить доступ к разъемам кабеля.
Найдите три винта с шестигранной головкой на 2 мм, расположенные на верхней части подставки, и удалите их.

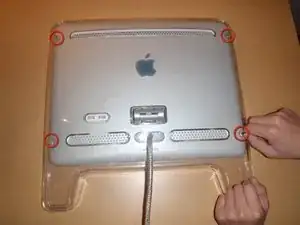

Теперь найдите и удалите четыре винта с шестигранной головкой на 2 мм на углах задней панели.
Теперь аккуратно снимите задние панели, протягивая кабель через них, не повредив ни одну из частей.
Шаг 2

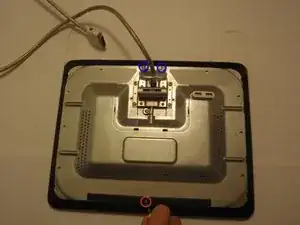

Снимите металлическую заднюю пластину с помощью отвертки с крестовым жалом #2, открутив верхний винт.
Теперь удалите два других винта с крестовым жалом, расположенных ниже кабеля, с помощью отвертки с крестовым жалом.
После удаления всех винтов, нажмите на металлическую пластину вниз, чтобы освободить защелки, удерживающие её на мониторе.
Снимите металлическую пластину.
Шаг 3
Найдите и удалите четыре винта с крестовым жалом #2, расположенных на углах кронштейна подставки, с помощью отвертки с крестовым жалом.
Отстегните кронштейн от монитора.
Шаг 4

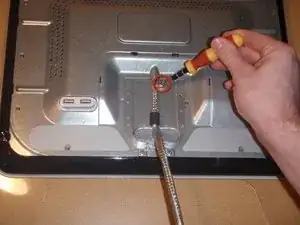

Снимите крепление кабеля с помощью отвертки с крестовым жалом #2.
Шаг 5

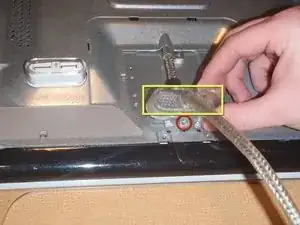

Удалите винт в нижней части пластикового кронштейна, используя отвертку с крестовым жалом #2.
Отделите пластиковый кронштейн.
Обратите внимание на пластиковые штифты, выравнивающие кронштейн с монитором.
Шаг 6

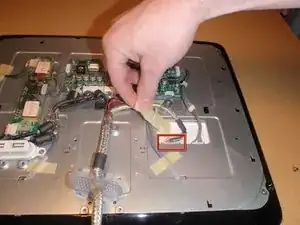

Удалите скотч, удерживающий белый разъем на основной плате LCD.
Шаг 7
После удаления скотча соединения на основной плате LCD можно отключить.

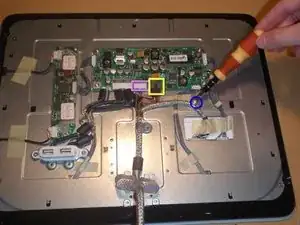

Сначала удалите одно крепление с помощью отвертки с крестовым жалом.
Теперь найдите три соединения, которые основной кабель устанавливает с монитором. Два находятся на основной плате LCD, а одно сбоку.
Отключите белый разъем от основной платы LCD, осторожно поднимая зажим с помощью небольшого рычажка и вытягивая.
Зажимы могут легко сломаться, будьте особой осторожности.
Отключите черный разъем от основной платы LCD, нажав на зажим и вытянув.
Шаг 8

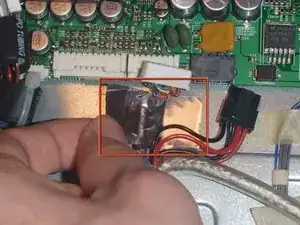

Теперь удалите соединение, которое не находится на основной плате LCD, сначала отогнув скотч, удерживающий провода.
Удалите разъем вручную.
Шаг 9

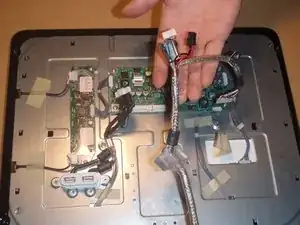

Наконец, основной кабель можно заменить, вытащив старый кабель и повторив предыдущие шаги в обратном порядке с новым рабочим основным кабелем.
Перевод руководства с ifixit.com
