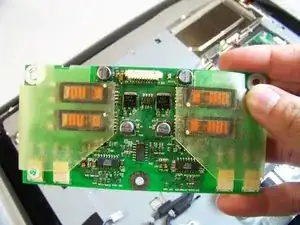

Замена инвертора Apple Studio Display M7649

Положите дисплей экраном вниз, а подставка должна быть от вас.

Уберите три винта с шестигранной головкой размера 2.0 на шарнире и снимите шарнир, а также пластиковый щиток под ним.

Удалите винты с шестигранной головкой размера 2.5 из каждого угла, которые соединяют панели с дисплеем, и снимите их.

Поверните дисплей так, чтобы его ножки были направлены к вам.

Удерживайте верхнюю часть прозрачной панели и поднимите ее вверх, вытащив кабель ADC через отверстие.

Снимите серую заднюю панель, приподняв нижнюю часть и потянув кабель ADC через отверстие.

Следующий слой будет блестящей металлической панелью, на которой могут быть наклейки. Убедитесь, что вы удалили эти наклейки.

Теперь найдите и удалите единственный винт Phillips, который крепит экран EMI к дисплею.

Теперь, когда винт был удален, сдвиньте панель к себе и поднимите ее.

Вам может потребоваться снять прозрачную крышку порта USB, чтобы удалить металлический экран EMI.

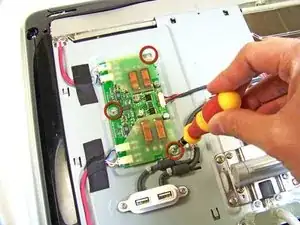

Удалите три винта, крепящие плату к дисплею.

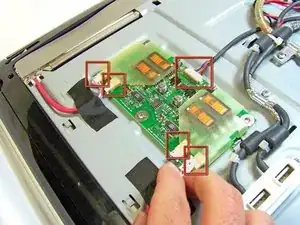

Удалите пять кабелей, соединяющих инвертор с подсветкой и логической платой.

Запомните, куда они подключены, для сборки.
