Замена экрана MacBook Pro 15" с Touch Bar (2017)

Перед началом этой процедуры необходимо отключить у Mac функцию Auto Boot. Auto Boot включает Mac при открытии крышки и может случайно сработать во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех моделях Mac.

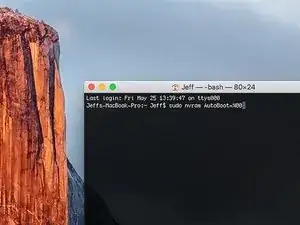

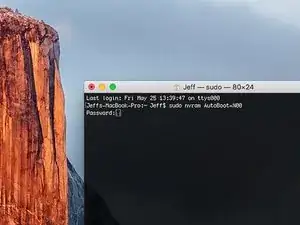

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если будет предложено, введите пароль администратора и снова нажмите [return]. Примечание: клавиша return также может быть помечена как ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, не опасаясь, что он случайно включится.

После завершения ремонта и успешной сборки устройства вновь включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Полностью выключите и отключите питание MacBook Pro перед началом работы.

Закройте дисплей и переверните ноутбук вверх дном.

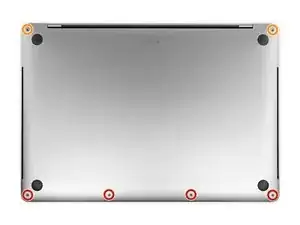

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, крепящих нижнюю крышку, следующих длин:

Четыре винта 4,7 мм

Два винта 6,6 мм

Обратите внимание на ориентацию винтов при их выкручивании — их необходимо устанавливать обратно под небольшим углом.

В ходе ремонта тщательно отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить устройство.

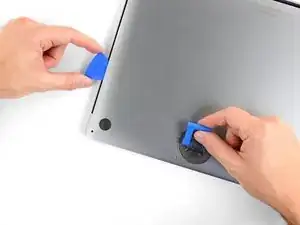

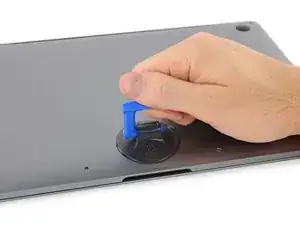

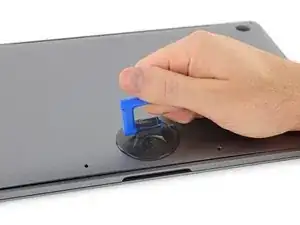

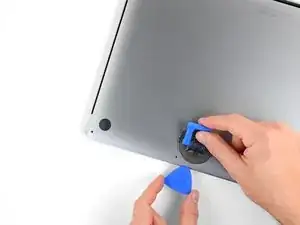

Прижмите присоску рядом с передним краем нижней крышки, между отверстиями под винты.

Поднимите присоску настолько, чтобы открыть небольшой зазор под нижней крышкой.

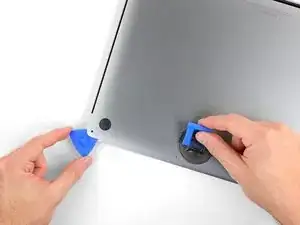

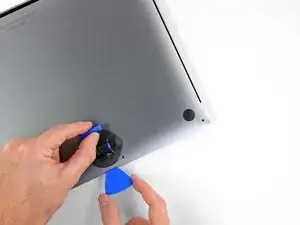

Вставьте угол пластикового медиатора в зазор, который вы только что создали под нижней крышкой.

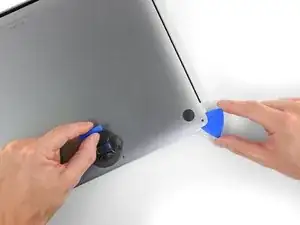

Проведите медиатором вокруг ближайшего угла, затем до половины боковой стороны MacBook Pro.

Это освобождает одну из скрытых защёлок, удерживающих нижнюю крышку. Вы должны почувствовать и услышать щелчок при освобождении защёлки.

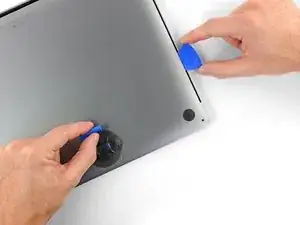

Повторите предыдущий шаг с противоположной стороны, используя медиатор, чтобы освободить вторую защёлку.

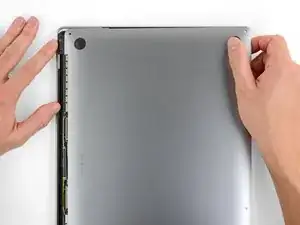

Поднимите передний край нижней крышки (сторона, противоположная петле дисплея) чуть-чуть, чтобы просунуть под неё кончики пальцев и получить надёжный захват.

Два дополнительных скрытых крепления в средней части крышки могут освободиться в этот момент, если они ещё не отщелкнулись.

Не поднимайте крышку сильно и не пытайтесь пока снять её полностью.

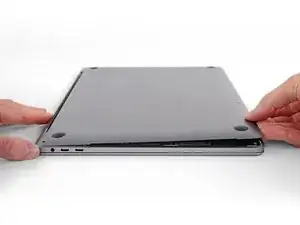

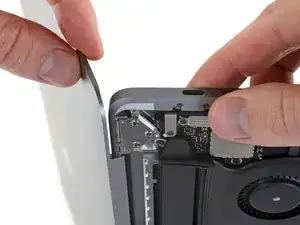

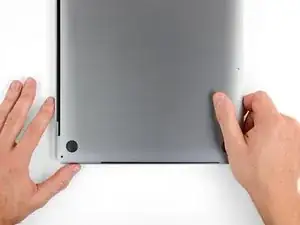

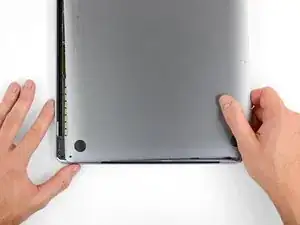

Потяните нижнюю крышку сильно к передней части MacBook (в сторону от петель), чтобы отделить последние защёлки, удерживающие крышку.

Сначала потяните в одном углу, затем в другом.

Тяните в сторону — не вверх.

Это может потребовать значительного усилия.

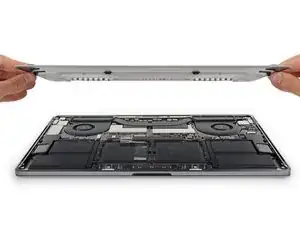

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

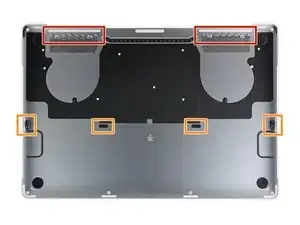

Установите её на место и совместите скользящие защёлки вблизи петель дисплея. Нажмите вниз и сдвиньте крышку в сторону петель. Она должна перестать скользить, когда защёлки войдут в зацепление.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка выглядит правильно выровненной, сильно нажмите на крышку, чтобы зафиксировать четыре скрытых защёлки. Вы должны почувствовать и услышать, как они защёлкиваются на месте.

Отклейте и снимите большую прямоугольную крышку платы аккумулятора на краю логической платы, ближайшем к аккумулятору.

Если крышка не отслаивается легко, примените слабое нагревание с помощью iOpener, фена или теплового пистолета, чтобы смягчить клей под ней, и попробуйте снова.

Если крышка не садится плотно при сборке, попробуйте повернуть её на 180 градусов. Она должна быть ориентирована правильно, чтобы адгезивные подушечки под ней контактировали с винтами платы.

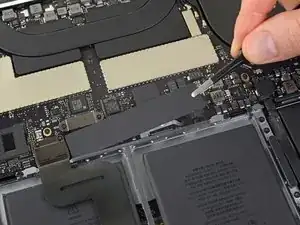

Отогните ленту, закрывающую разъём кабеля данных платы аккумулятора.

Лента может не отделяться полностью; отогните её настолько, чтобы получить доступ к разъёму.

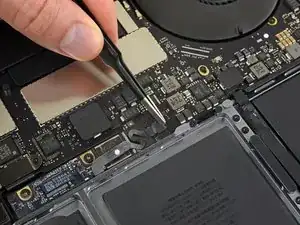

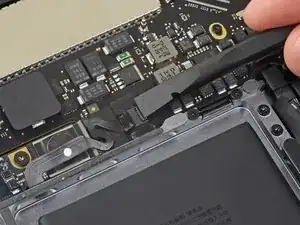

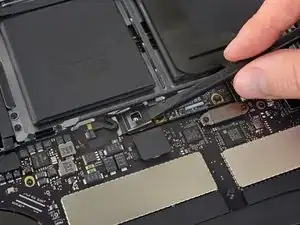

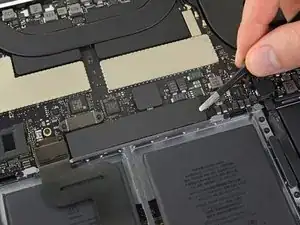

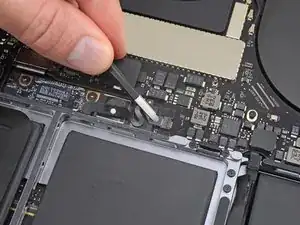

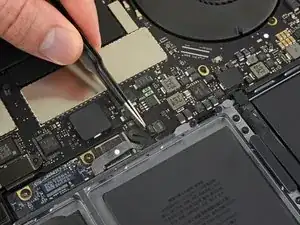

Используйте лопатку, чтобы аккуратно приподнять фиксирующую защёлку на ZIF-разъёме кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, сдвинув его из разъёма.

Сдвигайте параллельно логической плате, в направлении кабеля.

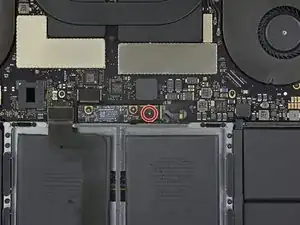

Используйте отвертку Torx T5, чтобы выкрутить блинный винт 3,7 мм, фиксирующий разъём питания аккумулятора.

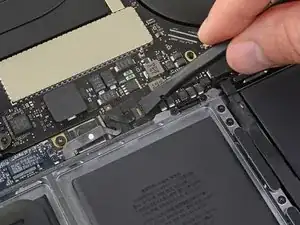

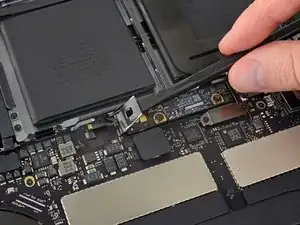

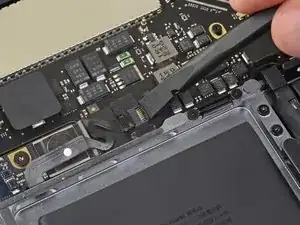

С помощью лопатки аккуратно приподнимите разъём питания аккумулятора, чтобы отключить аккумулятор.

Поднимите разъём достаточно высоко, чтобы он был отделён от гнезда во время работы. Если он случайно соприкоснётся, это может повредить ваш MacBook Pro.

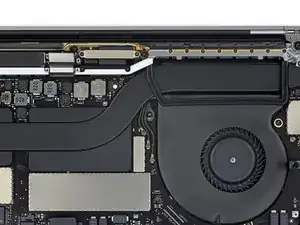

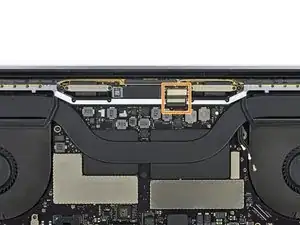

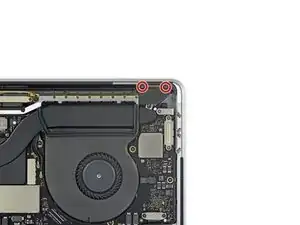

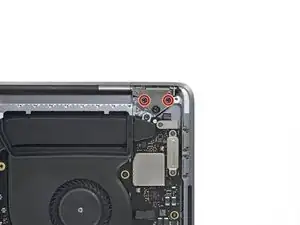

Используйте отвертку Torx T3, чтобы выкрутить два винта 3,5 мм, фиксирующие крышку на гибком кабеле платы дисплея.

Снимите крышку гибкого кабеля платы дисплея.

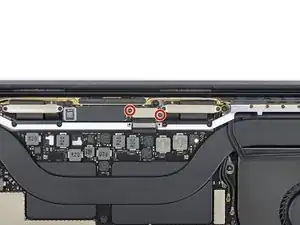

Используйте отвертку Torx T3, чтобы выкрутить два винта 1,7 мм, фиксирующие кронштейн разъёма кабеля платы дисплея.

Снимите кронштейн с разъёма кабеля платы дисплея.

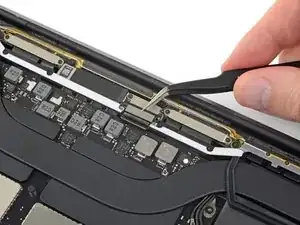

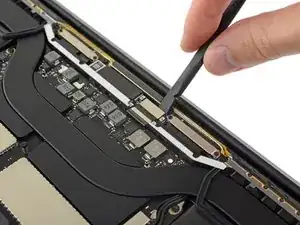

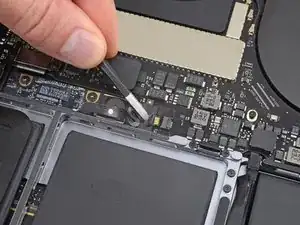

Подденьте прямо вверх лопаткой, чтобы отключить гибкий кабель платы дисплея.

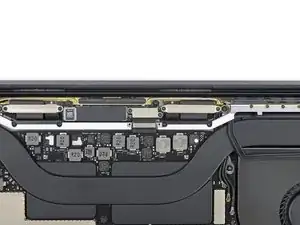

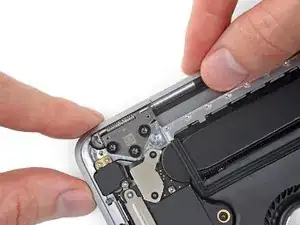

Используйте отвертку Torx T3, чтобы выкрутить по два винта 2,0 мм, фиксирующие каждую крышку петли (всего четыре винта).

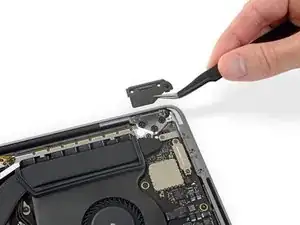

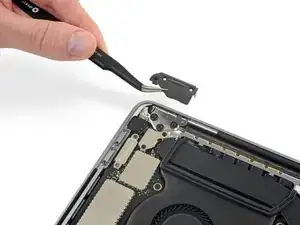

Снимите обе крышки петель.

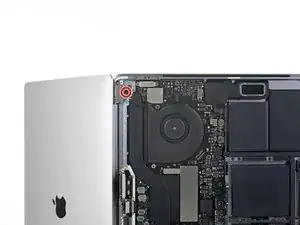

Используйте отвертку Torx T5, чтобы выкрутить один винт 2,9 мм, фиксирующий пучок антенных кабелей.

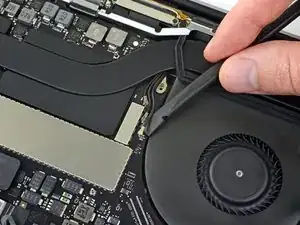

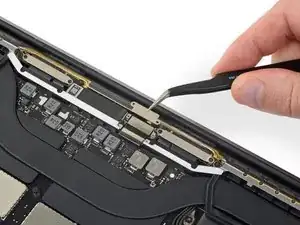

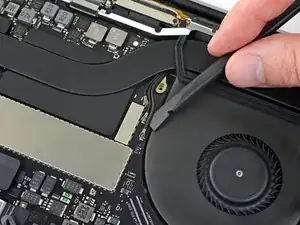

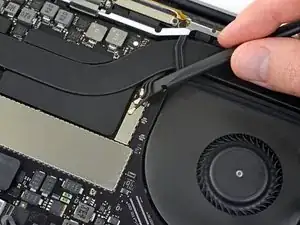

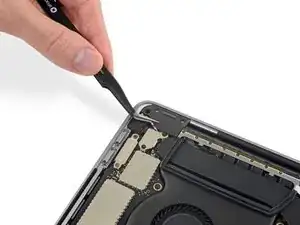

Отключите все три антенных кабеля, поддевая каждый прямо вверх в месте гнезда.

Просуньте пинцет или плоский конец лопатки под каждый кабель до ближайшего к гнезду места, затем осторожно поверните или подденьте вверх, чтобы отключить его.

Чтобы подключить кабель обратно, совместите разъём прямо над гнездом и нажмите вниз, пока он не защёлкнется на месте.

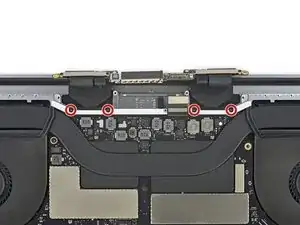

Используйте отвертку Torx T5, чтобы выкрутить четыре винта 3,3 мм, фиксирующие плату дисплея.

Перед повторной установкой этих винтов:

Убедитесь, что гибкий кабель платы дисплея лежит сверху на плате, а не зажат под ней.

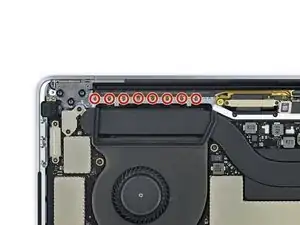

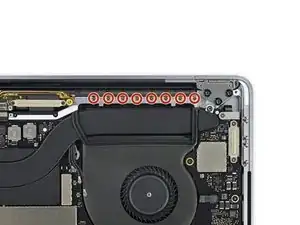

Используйте отвёртку P2 Pentalobe, чтобы выкрутить шестнадцать винтов 1,5 мм, фиксирующих антенною сборку.

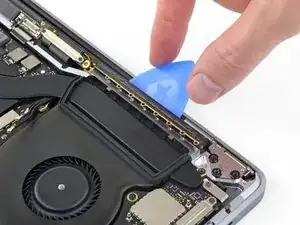

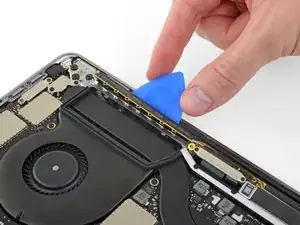

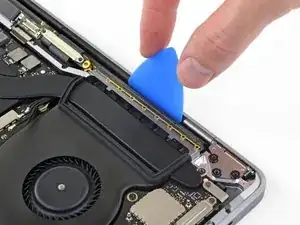

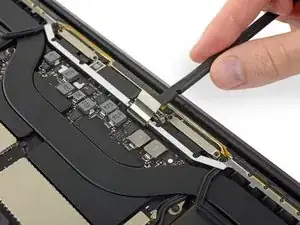

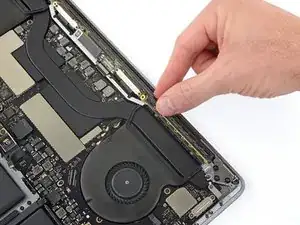

Используйте открывающую лопатку, чтобы поддеть антенною сборку и отделить её от MacBook Pro.

Остерегайтесь хрупких ленточных кабелей в средней части. Избегайте горизонтального скольжения лопатки, чтобы не повредить кабели.

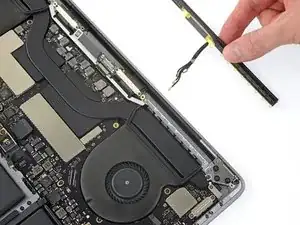

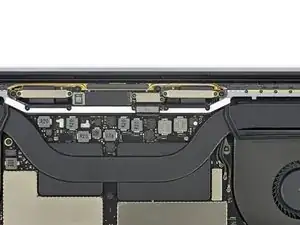

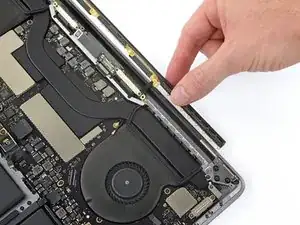

Аккуратно снимите антенною сборку, одновременно выводя пучок антенных кабелей из-под радиатора.

При сборке аккуратно сожмите пучок кабелей вместе и направьте его под тепловую трубку в правильное положение на плате. При необходимости используйте инструменты для направления кабелей, но не применяйте силу.

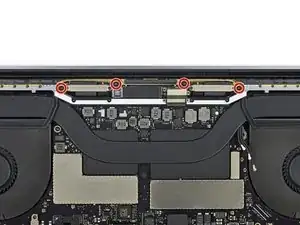

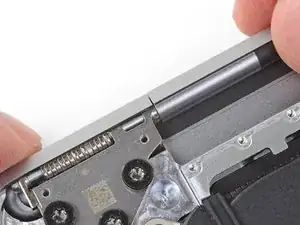

Используйте отвертку Torx T3, чтобы выкрутить четыре винта 3,9 мм, фиксирующие пружины крышки кабеля дисплея.

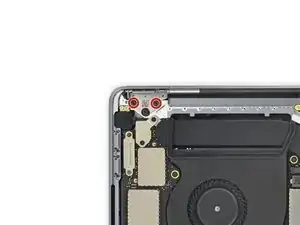

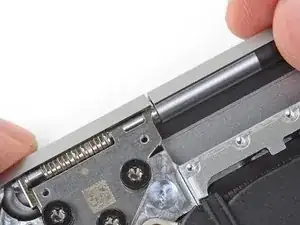

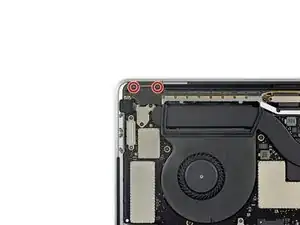

Используйте отвертку Torx T8, чтобы выкрутить по два винта 4,9 мм с каждой петли (всего четыре винта).

У каждой петли есть третий винт, который пока оставьте на месте.

При сборке сначала установите винты петель, не затягивая их. Затем отрегулируйте экран, чтобы он был правильно центрирован и выровнен с каждой стороны. После этого затяните винты.

Если экран щёлкает или захлопывается при открытии, ослабьте винты петель и отрегулируйте выравнивание. Убедитесь, что экран не выступает слишком далеко вперёд, иначе он может цепляться за корпус при открытии и закрытии.

При желании нанесите немного синего фиксатива резьбы на витки винтов, чтобы предотвратить их откручивание со временем.

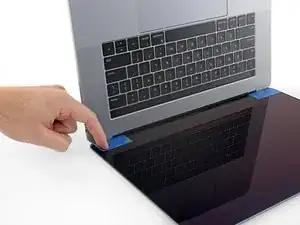

Если вы планируете повторно использовать экран, откройте его и приклейте кусочек ленты на стекло прямо над каждой петлёй. Это поможет защитить стекло от царапин в следующем шаге.

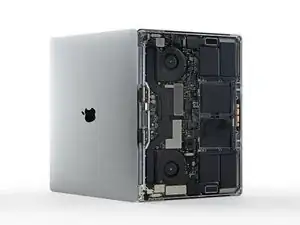

Полностью откройте экран и поставьте MacBook Pro на один бок.

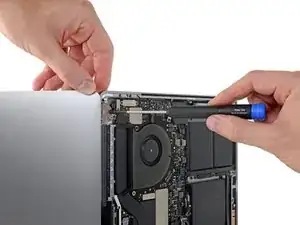

Используйте отвертку Torx T8, чтобы выкрутить две оставшиеся петлевые винты длиной 4,9 мм (по одной в каждой петле).

Удаляйте верхний винт последним, удерживая обе половины MacBook Pro одной рукой, чтобы они не разошлись и не упали неожиданно.

Плотно держите экран и основной корпус MacBook Pro. Любая из половин может неожиданно упасть на этом этапе.

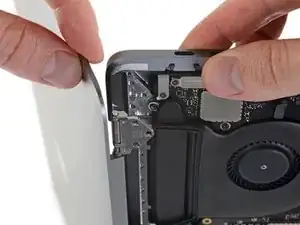

Сожмите обе половины MacBook Pro вместе, чтобы петли можно было поднять и вывести из выемок в корпусе.

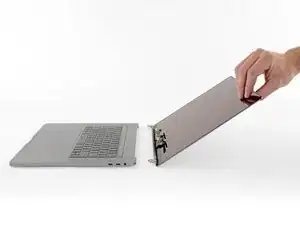

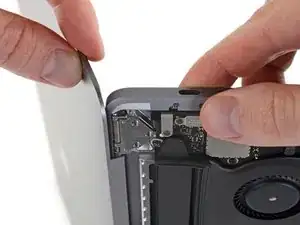

Оттолкните основной корпус MacBook Pro от себя, одновременно потянув экран на себя, чтобы разъединить их.

Снимите экран.
