Замена экрана MacBook Pro 15" с Touch Bar (2018)

Перед началом этой процедуры вы должны отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может сработать случайно во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех Mac.

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если будет предложено, введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть промаркирована ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

После завершения ремонта и успешной сборки заново включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Полностью выключите и отсоедините питание вашего MacBook Pro перед началом. Закройте дисплей и переверните весь ноутбук вверх дном.

Используйте отвертку P5 Pentalobe, чтобы снять шесть винтов, фиксирующих нижнюю крышку, следующих длин:

Четыре винта по 4,7 мм

Два винта по 6,6 мм

Обратите внимание, что винты выходят под небольшим углом — их необходимо устанавливать обратно точно так же.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

Прижмите присоску к переднему краю нижней крышки, между отверстиями для винтов.

Тяните вверх за присоску только настолько, чтобы образовалась небольшая щель под нижней крышкой.

Просуньте угол пластикового меджика в щель, которую вы только что создали под нижней крышкой.

Проведите меджиком вокруг ближайшего угла, а затем до середины боковой стороны MacBook Pro.

Это освобождает один из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать, как защёлка отщёлкивается.

Повторите предыдущий шаг с другой стороны, используя меджик, чтобы освободить вторую защёлку.

Поднимите передний край нижней крышки (сторону, противоположную петле дисплея) настолько, чтобы просунуть под неё кончики пальцев и получить хороший захват.

В этот момент должны отщёлкнуться ещё две скрытые защёлки в центральной части крышки, если они ещё не освободились.

Не поднимайте более чем на дюйм и не пытайтесь снимать нижнюю крышку пока.

Сильно потяните, чтобы сдвинуть нижнюю крышку к переднему краю MacBook (от петли дисплея) и отделить оставшиеся защёлки, удерживающие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и выровняйте направляющие защёлки возле петли дисплея. Нажмите вниз и сдвиньте крышку к петле. Крышка должна перестать скользить, когда защёлки вступят в зацепление.

Когда направляющие защёлки полностью зафиксируются и нижняя крышка будет правильно выровнена, сильно нажмите на крышку, чтобы защёлкнуть четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Отклейте и снимите изоляционную наклейку, закрывающую плату батареи, на краю платы логики, ближайшем к батарее.

Если наклейка плохо отходит, примените слабое тепло с помощью iOpener, фена или теплового пистолета, чтобы размягчить клей, и попробуйте снова.

Если при повторной сборке наклейка не фиксируется прочно, попробуйте повернуть её на 180 градусов. Она должна быть ориентирована правильно, чтобы клейкие подушечки под ней контактировали с винтами платы.

Отклейте любую ленту, закрывающую разъём кабеля данных платы батареи.

Используйте медиатор, чтобы осторожно приподнять фиксирующую планку на ZIF-разъёме для кабеля данных платы батареи.

Отключите кабель данных платы батареи, выдвинув его из гнезда на плате логики.

Выдвигайте параллельно плате логики, в направлении кабеля.

Подденьте и отсоедините фиксирующую планку на разъёме на противоположном конце кабеля данных платы батареи.

Выдвиньте кабель данных платы батареи из разъёма на плате батареи и полностью извлеките его.

Будьте внимательны, чтобы не установить этот кабель задом наперёд или вверх ногами. При правильной установке белая индикаторная наклейка с жидкостью должна быть обращена вверх и располагаться непосредственно над винтом питания батареи.

Используйте отвёртку T5 Torx, чтобы выкрутить плоский винт 3,7 мм, фиксирующий разъём питания батареи.

Используйте лопаточку, чтобы приподнять разъём питания батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отсоединённым от гнезда во время работы. Если он случайно соприкоснётся, это может повредить ваш MacBook Pro.

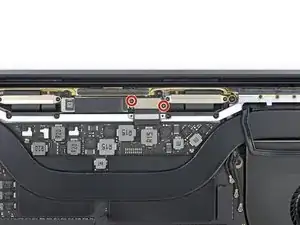

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 3,5 мм, фиксирующие крышку гибкого кабеля платы дисплея.

Снимите крышку гибкого кабеля платы дисплея.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1,7 мм, фиксирующие кронштейн разъёма кабеля платы дисплея.

Снимите кронштейн разъёма кабеля платы дисплея.

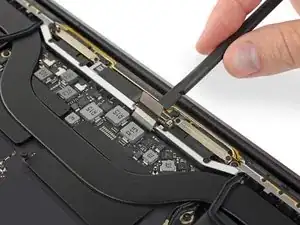

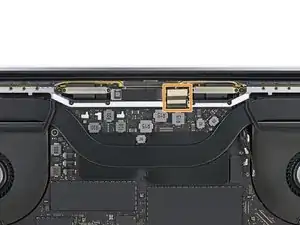

Подденьте гибкий кабель платы дисплея строго вверх из его гнезда, чтобы отсоединить его от платы дисплея.

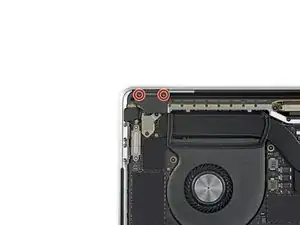

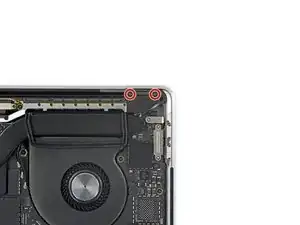

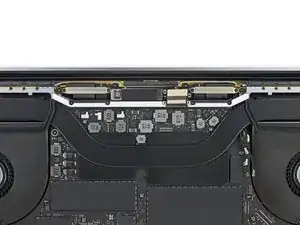

Используйте отвёртку T3 Torx, чтобы выкрутить четыре винта 2,0 мм с крышек петель (по два винта с каждой стороны).

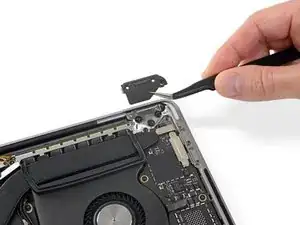

Снимите обе крышки петель.

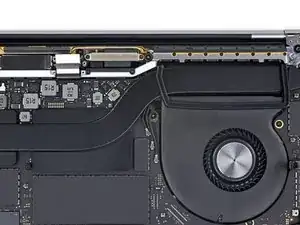

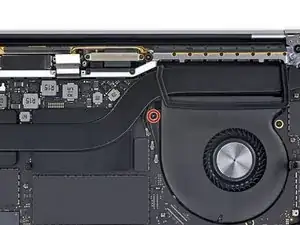

Используйте отвёртку T5 Torx, чтобы выкрутить один винт 2,9 мм, фиксирующий пучок антенных кабелей.

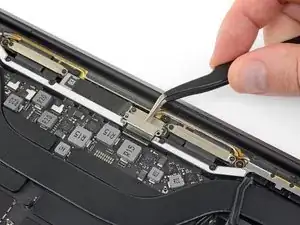

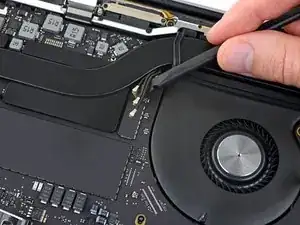

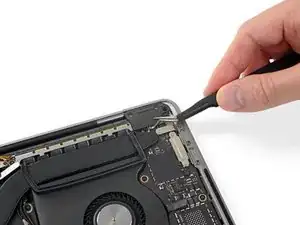

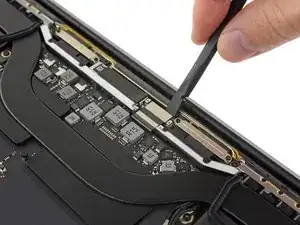

Отсоедините все три антенные кабеля, поддёнув каждый строго вверх из его гнезда.

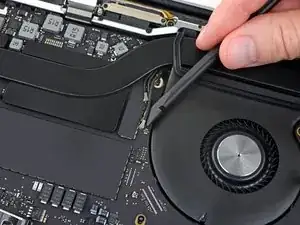

Подведите пинцетом или плоским концом лопаточки каждый кабель как можно ближе к гнезду, затем аккуратно поверните или подденьте вверх, чтобы отсоединить.

Для повторного подключения совместите разъём с гнездом и нажмите вниз, чтобы он защёлкнулся на месте.

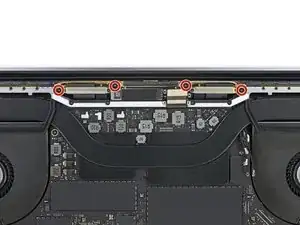

Используйте отвёртку T5 Torx, чтобы выкрутить четыре винта 3,3 мм, фиксирующие плату дисплея.

Перед повторной установкой этих винтов:

Убедитесь, что гибкий кабель платы дисплея лежит сверху на плате, а не зажат под ней.

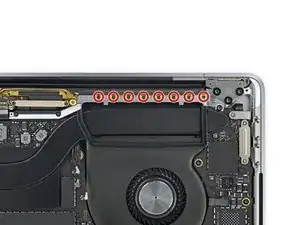

Используйте отвёртку P2 Pentalobe, чтобы выкрутить шестнадцать винтов 1,5 мм, фиксирующих антенную сборку.

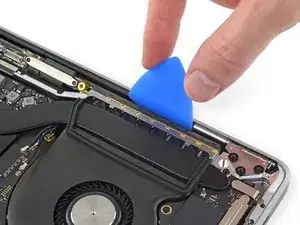

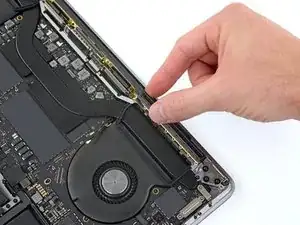

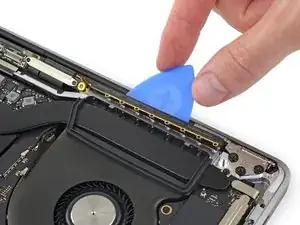

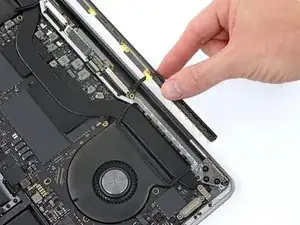

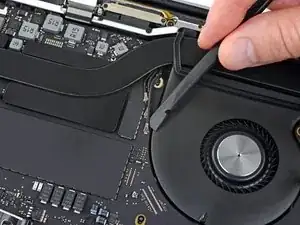

Используйте инструмент для вскрытия, чтобы поддеть антенную сборку и отделить её от MacBook Pro.

Осторожно с тонкими ленточными кабелями в средней части. Избегайте движения инструмента из стороны в сторону, чтобы не повредить кабели.

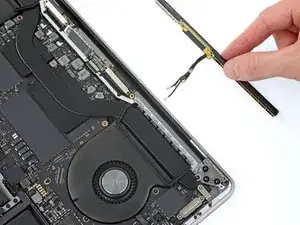

Аккуратно снимите антенную сборку, одновременно протягивая пучок антенных кабелей из-под радиатора.

При сборке аккуратно сожмите пучок кабелей вместе и направьте его под тепловую трубку в правильное положение на плате. При необходимости используйте инструменты для направления кабелей, но не применяйте силу.

Используйте отвёртку T3 Torx, чтобы выкрутить четыре винта 3,9 мм, фиксирующие пружины крышки кабеля дисплея.

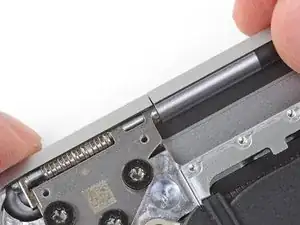

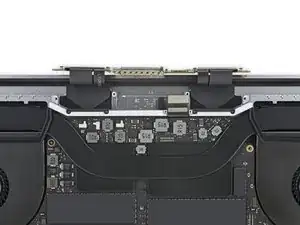

Используйте отвёртку T8 Torx, чтобы выкрутить по два винта 4,9 мм из каждой петли (всего четыре винта).

У каждой петли есть третий винт, который пока оставьте на месте.

При сборке сначала установите винты петель, не затягивая их. Затем отрегулируйте экран до правильного центрирования и выравнивания с каждой стороны. В завершение затяните винты.

Если экран щёлкает или защёлкивается при открывании, ослабьте винты петель и отрегулируйте выравнивание. Убедитесь, что экран не выступает слишком вперёд, иначе он может зацепиться за корпус при открывании и закрывании.

При желании нанесите немного голубого фиксатива резьбы на резьбу винтов, чтобы предотвратить их раскручивание со временем.

Если вы планируете повторно использовать экран, откройте его и приклейте кусок ленты прямо над каждым шарниром на стекле. Это помогает защитить стекло от царапин на следующем шаге.

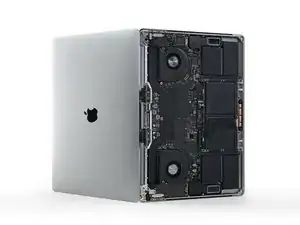

Полностью откройте экран и поставьте MacBook Pro на один бок.

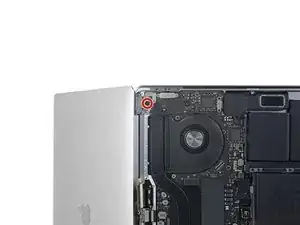

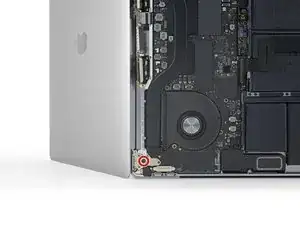

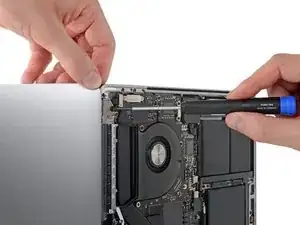

Используйте отвертку Torx T8, чтобы выкрутить два оставшихся шарнирных винта длиной 4,9 мм (по одному с каждого шарнира).

Удаляйте верхний винт последним, удерживая обе половины MacBook Pro одной рукой, чтобы они не разъехались и не упали неожиданно.

Крепко держите как экран, так и основную часть MacBook Pro. Любая из половин может неожиданно упасть в этом шаге.

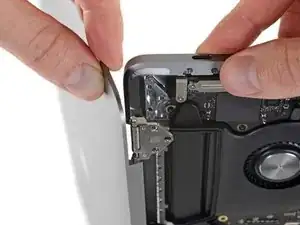

Сожмите обе половины MacBook Pro так, чтобы шарниры можно было вывести из их гнёзд в корпусе.

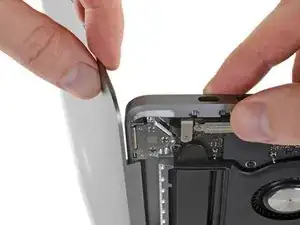

Оттолкните основную часть MacBook Pro от себя, одновременно потянув экран на себя, чтобы отделить его.

Снимите экран.
