MacBook Pro 15" Touch Bar Поздний 2016 Идентификатор Разъема
Вы пытаетесь устранить неисправность в конкретной детали или хотите убедиться, что вы отключили все во время ремонта? Ознакомьтесь с этим гидом по идентификаторам разъемов!

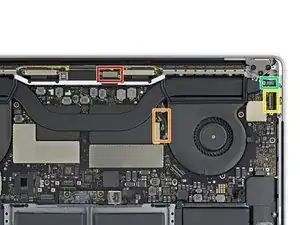

Шаг 1
Разъем FPC Touch ID
Разъем FPC аудиоплаты (разъем для наушников)
Разъем FPC правого USB-C порта
Разъем Molex правого динамика
Разъем FPC SSD Lifeboat
Используется исключительно для извлечения данных с помощью специализированного оборудования.
Разъем FPC трекпада

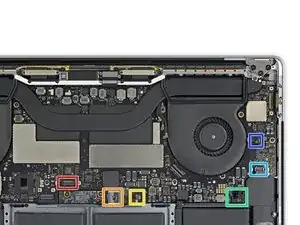

Шаг 2
Разъем FPC клавиатуры
Шина винтов аккумулятора (для питания аккумулятора)
Разъем ZIF данных аккумулятора
Разъем Molex левого динамика
Разъем FPC экрана Touch Bar
Разъем ZIF микрофона
Шаг 3
Разъем FPC eDP (встроенный Display Port)
Разъем eDP передает сигналы для дисплея, веб-камеры и датчика окружающего света.
Три разъема I-Pex антенны WiFi
Разъем FPC левого USB-C порта
Разъем FPC дигитайзера (сенсора) Touch Bar
