Замена аккумулятора MacBook Pro 15" с Touch Bar (2017)

Перед началом процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может случайно сработать во время разборки. Воспользуйтесь этим руководством или выполните сокращённые инструкции ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех компьютерах Mac.

Включите Mac и запустите Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. При появлении запроса введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть обозначена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

После завершения ремонта и успешной сборки заново включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Полностью выключите и отключите MacBook Pro от сети перед началом работ.

Закройте дисплей и переверните ноутбук вверх дном.

Используйте отвёртку P5 Pentalobe, чтобы удалить шесть винтов, крепящих нижнюю крышку, следующих длин:

Четыре винта 4.7 мм

Два винта 6.6 мм

Обратите внимание на ориентацию винтов при их извлечении — их нужно будет установить обратно под небольшим углом.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно туда, откуда был взят, чтобы избежать повреждения устройства.

Прижмите присоску рядом с передним краем нижней крышки, между отверстиями для винтов.

Подденьте присоску вверх настолько, чтобы открыть небольшой зазор под нижней крышкой.

Вставьте уголок пластикового медиатора в созданный вами зазор под нижней крышкой.

Проведите медиатором вокруг ближайшего угла, затем до половины вдоль боковой стороны MacBook Pro.

Это отпустит одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать щелчок, когда защёлка освободится.

Повторите предыдущий шаг с противоположной стороны, используя медиатор, чтобы освободить вторую защёлку.

Поднимите передний край нижней крышки (сторона, противоположная петле дисплея) настолько, чтобы под неё можно было просунуть кончики пальцев и получить уверенный захват.

В этот момент могут выйти ещё две скрытые защёлки возле середины крышки, если они ещё не освободились.

Не поднимайте крышку сильно и не пытайтесь пока снять её полностью.

Потяните нижнюю крышку крепко к передней части MacBook (от петли дисплея), чтобы отделить последние защёлки, фиксирующие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Чтобы установить крышку обратно:

Разместите её на месте и выровняйте скользящие защёлки рядом с петлёй дисплея. Нажмите вниз и сдвиньте крышку в сторону петли. Она должна перестать скользить, когда защёлки встанут на место.

Когда скользящие защёлки полностью зафиксируются и нижняя крышка будет правильно выровнена, сильно нажмите на крышку, чтобы зафиксировать четыре скрытые защёлки. Вы должны почувствовать и услышать, как они щёлкнут.

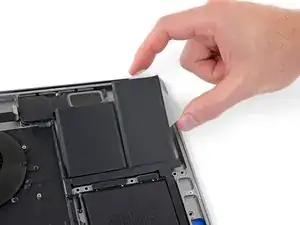

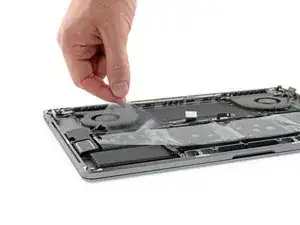

Отогните и снимите большую прямоугольную крышку платы аккумулятора на краю логической платы, ближайшем к аккумулятору.

Если крышка не отходит легко, слегка прогрейте её iOpener, феном или тепловым пистолетом, чтобы размягчить клей, и попробуйте снова.

Если крышка при сборке не фиксируется прочно, попробуйте повернуть её на 180 градусов. Она должна быть ориентирована правильно, чтобы клеевые вставки под ней контактировали с винтами платы.

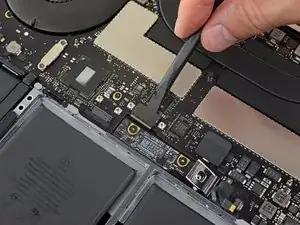

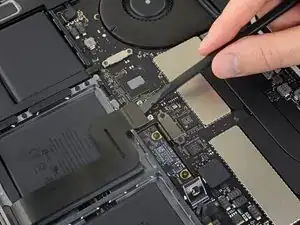

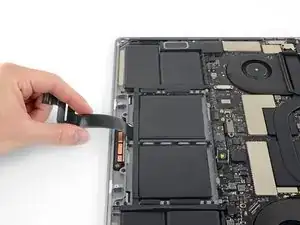

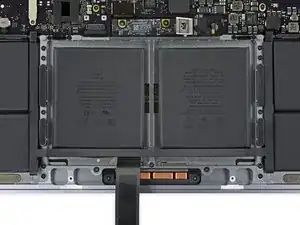

Отогните ленту, закрывающую разъём кабеля данных платы аккумулятора.

Лента может не отделяться полностью; отогните её настолько, чтобы получить доступ к разъёму.

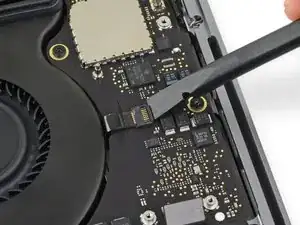

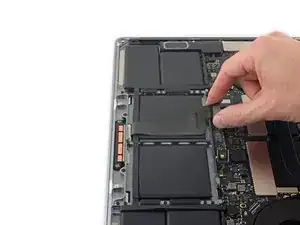

Используйте лопаточку, чтобы аккуратно приподнять фиксирующую защёлку на ZIF-разъёме кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, вытянув его из разъёма.

Сдвигайте параллельно логической плате, в направлении кабеля.

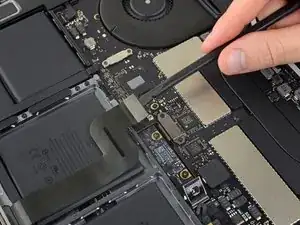

Используйте отвёртку Torx T5, чтобы вывернуть панкейк-винт длиной 3,7 мм, фиксирующий разъём питания аккумулятора.

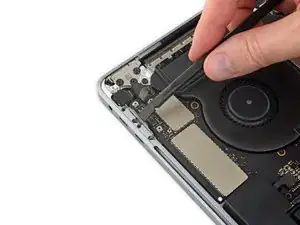

С помощью лопатки аккуратно приподнимите разъём питания аккумулятора, отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда во время работы. Если он случайно коснётся контакта, это может повредить ваш MacBook Pro.

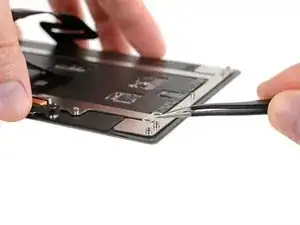

Используйте отвёртку Torx T3, чтобы вывернуть два винта длиной 1,9 мм, фиксирующие крепёжную пластину крышки кабеля трекпада.

Снимите пластину.

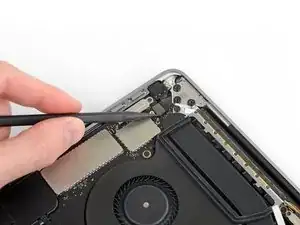

С помощью лопатки отключите кабель трекпада, поддев разъём и вертикально подтянув его вверх от логической платы.

Нанесите лёгкое тепло на шлейф кабеля трекпада, чтобы размягчить клей, фиксирующий его к аккумулятору.

Можно использовать iOpener, фен или паяльную пушку, но будьте осторожны и не перегрейте аккумулятор. Кабель должен быть тёплым, но не настолько горячим, чтобы его нельзя было трогать.

Аккуратно отслойте кабель трекпада от аккумулятора и отодвиньте его в сторону.

Не сгибайте и не рвите кабель. Если возникают затруднения, не применяйте силу — нагрейте ещё и повторите попытку.

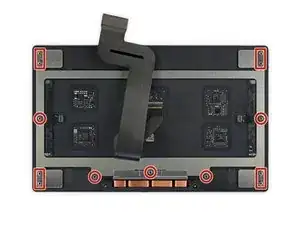

Используйте отвёртку Torx T5, чтобы вывернуть 13 винтов, фиксирующих модуль трекпада:

Девять винтов по 5,8 мм

Четыре винта по 4,9 мм

Эти винты выглядят очень похоже, поэтому не смешивайте их.

Со временем эти винты могут раскручиваться из‑за нажатия на трекпад Force Touch. Нанесение небольшого количества синего фиксатива резьбы при установке поможет им не раскручиваться.

Устанавливайте винты пока свободно и проверьте выравнивание трекпада перед окончательной затяжкой.

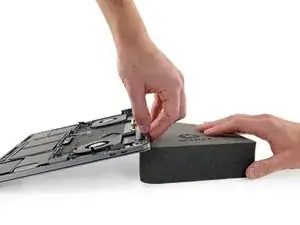

Немного откройте дисплей, при этом держите MacBook перевёрнутым. Сборка трекпада должна отделиться и лечь на дисплей.

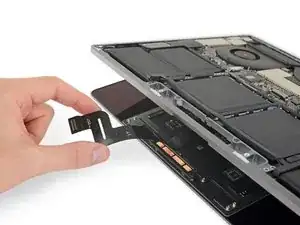

Аккуратно проведите шлейф трекпада через его паз в корпусе.

Тщательно запомните правильный паз для шлейфа трекпада при сборке — он проходит через узкий паз рядом с аккумулятором, а не через большой паз у переднего края MacBook Pro.

При снятии модуля трекпада будьте очень осторожны, чтобы не потерять девять маленьких металлических шайб, лежащих на направляющих винтов. (Они могут вылететь и потеряться при малейшем воздействии.)

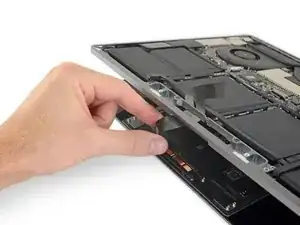

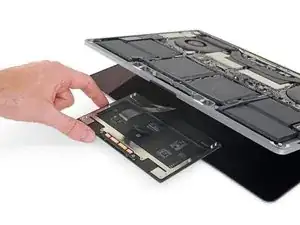

Снимите модуль трекпада.

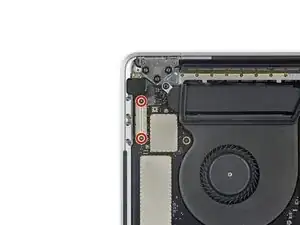

Используя отвёртку Torx T3, выверните два винта длиной 1,9 мм, фиксирующие крышку крепления разъёма клавиатуры.

Снимите пластину.

С помощью лопатки отключите клавиатуру, поддев её разъём и подтянув вертикально вверх от логической платы.

Используйте отвёртку Torx T3, чтобы вывернуть два винта длиной 3,5 мм, фиксирующие крышку кабеля гибкого шлейфа платы дисплея.

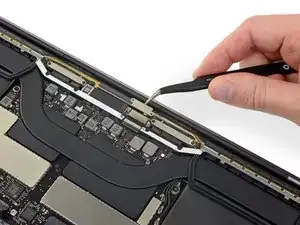

Снимите крышку кабеля гибкого шлейфа платы дисплея.

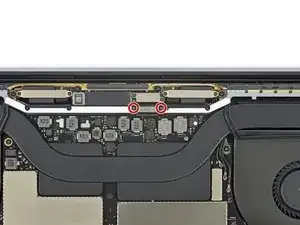

Используйте отвёртку Torx T3, чтобы вывернуть два винта длиной 1,7 мм, фиксирующие кронштейн разъёма кабеля платы дисплея.

Снимите кронштейн с разъёма кабеля платы дисплея.

Поддев лопаткой, тяните вертикально вверх, чтобы отключить гибкий шлейф платы дисплея.

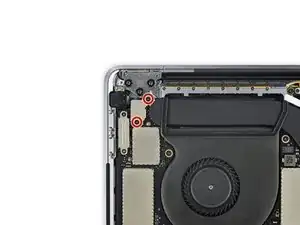

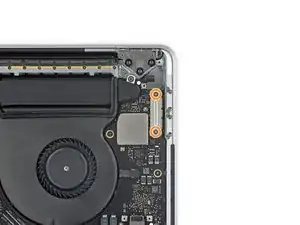

Используйте отвёртку Torx T3, чтобы вывернуть по два винта 2,0 мм, фиксирующие каждую крышку петли (всего четыре винта).

Снимите обе крышки петель.

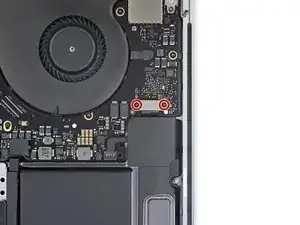

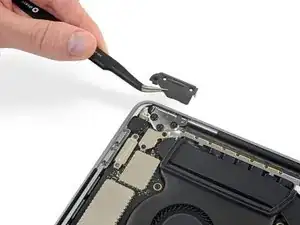

Используйте отвёртку Torx T3, чтобы вывернуть два винта 2,4 мм, фиксирующие монтажную пластину крышки для разъёмов Touch ID и разъёма наушников.

Снимите пластину.

Отключите кабель разъёма наушников, поддев его разъём и подтянув вертикально вверх от логической платы.

Отключите кнопку питания и датчик Touch ID, поддев разъем прямо вверх от платы логики.

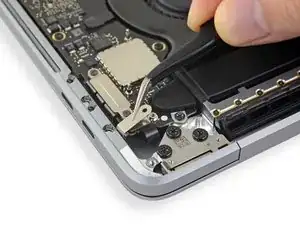

Используйте отвертку T3 Torx, чтобы удалить винт 1,3 мм, закрепляющий крышку-кронштейн для разъёма дигитайзера Touch Bar.

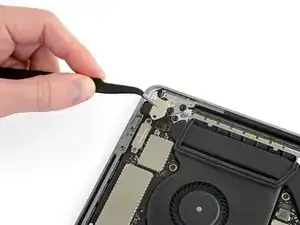

Используя пинцет, сдвиньте кронштейн в сторону к краю корпуса MacBook Pro, пока он не освободится от прорезной фиксирующей вкладки на плате логики.

Снимите кронштейн.

Отключите кабель дигитайзера Touch Bar, поддев его разъём прямо вверх от платы логики.

Используйте отвертку T3 Torx, чтобы удалить два винта 1,9 мм, закрепляющие кронштейн для разъёма кабеля дисплея Touch Bar.

Снимите кронштейн.

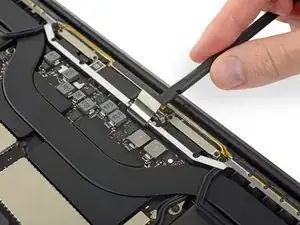

Отключите кабель дисплея Touch Bar, поддев его разъём прямо вверх от платы логики.

Используйте отвертку T3 Torx, чтобы удалить четыре винта 1,3 мм, фиксирующие крышки гибких кабелей Thunderbolt:

Два винта слева

Ещё два винта справа

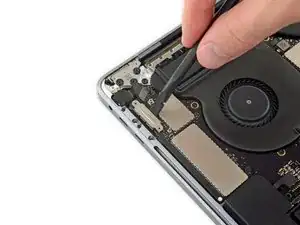

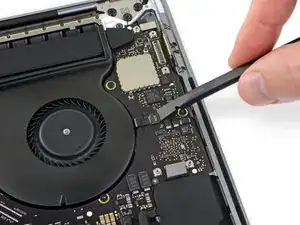

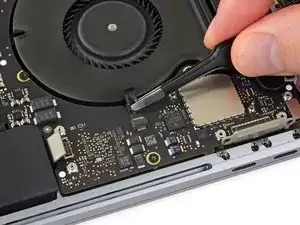

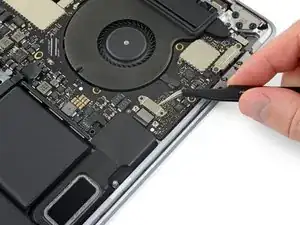

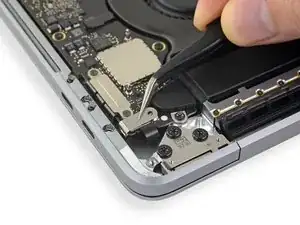

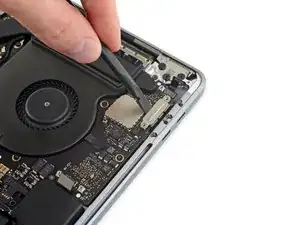

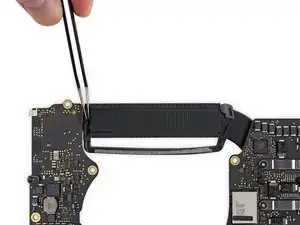

Отключите гибкий кабель Thunderbolt с левой стороны, поддев его прямо вверх от платы логики.

Подденьте с внутреннего края, ближе к вентилятору.

Осторожно сдвиньте разъём гибкого кабеля в сторону, чтобы он не мешал при снятии платы логики.

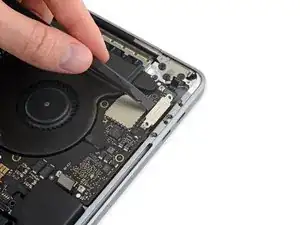

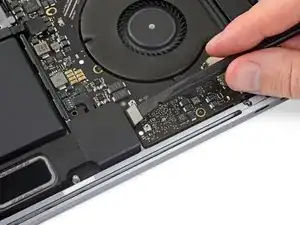

Повторите для отключения разъёма гибкого кабеля Thunderbolt с противоположной стороны.

Осторожно отодвиньте разъём гибкого кабеля в сторону, чтобы обеспечить зазор для извлечения платы логики без зацепления.

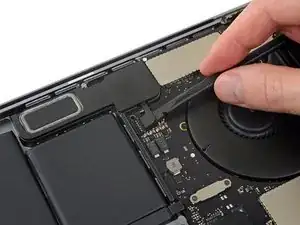

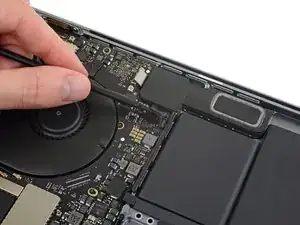

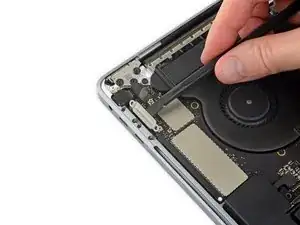

Отключите два разъёма динамиков, под sliding плоский конец лопатки под каждый кабель рядом с его разъёмом.

Аккуратно поверните или подденьте вверх, чтобы отключить оба динамика.

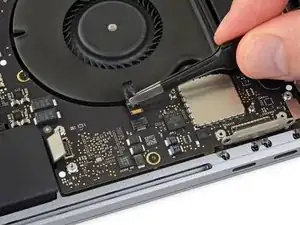

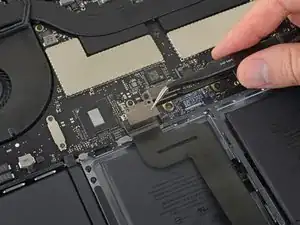

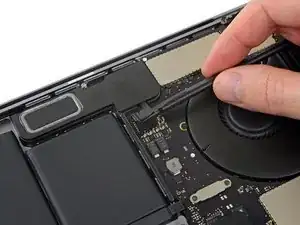

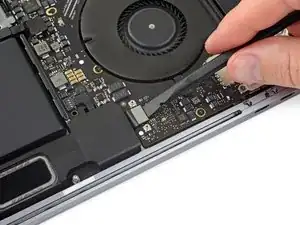

Отклейте любую ленту, закрывающую гнездо разъёма кабеля микрофона.

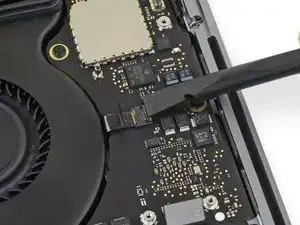

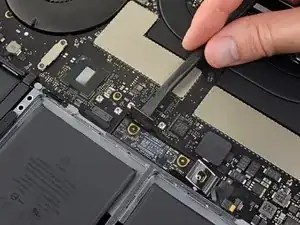

Откройте фиксирующую клёпку ZIF-разъёма кабеля микрофона, поддев её прямо вверх от платы логики.

Отключите микрофон, потянув кабель в направлении вентилятора, пока он не выйдет из гнезда.

По возможности тяните за ленту, приклеенную к кабелю, а не за сам кабель, чтобы уменьшить риск повреждения.

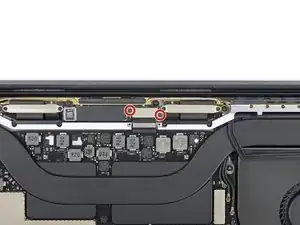

Используйте отвертку T5 Torx, чтобы удалить один винт 2,9 мм, фиксирующий жгут антенных кабелей.

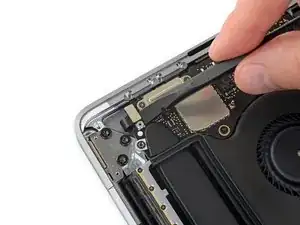

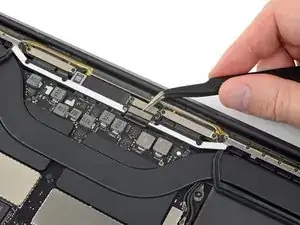

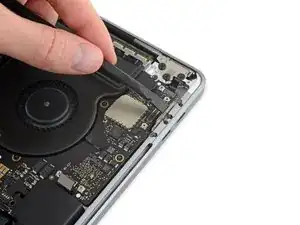

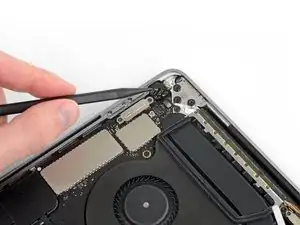

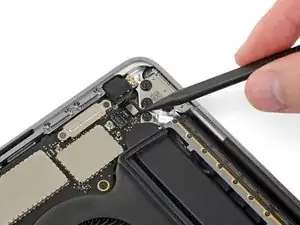

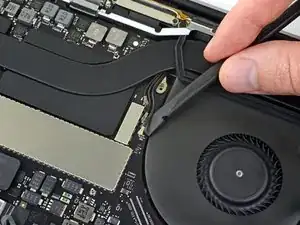

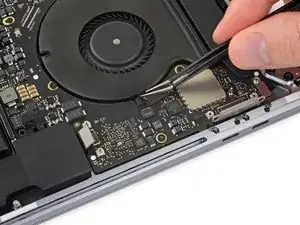

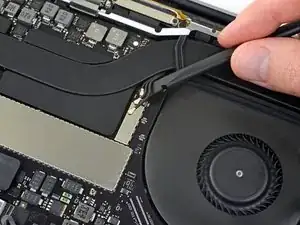

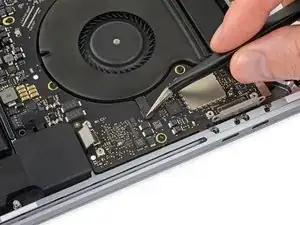

Отключите все три антенных кабеля, поддев каждый прямо вверх из его гнезда.

Подведите пинцет или плоский конец лопатки под каждый кабель до ближайшего к гнезду места, затем аккуратно поверните или подденьте вверх, чтобы отключить.

Для повторного подключения выровняйте разъём прямо над гнездом и нажмите вниз, чтобы он защёлкнулся на месте.

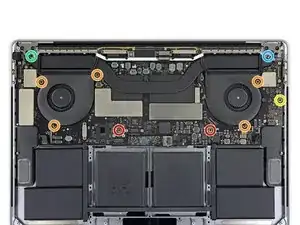

Удалите десять винтов, фиксирующих узел платы логики:

Два винта 2,8 мм T3 Torx

Пять винтов 2,9 мм T5 Torx

Один винт 3,7 мм T5 Torx

Один винт 3,9 мм T8 Torx

Один винт 3,8 мм T8 Torx

При сборке установите эти винты только слегка. При необходимости отрегулируйте положение платы, пока все разъёмы не совпадут, затем затяните винты.

Отклейте (но не снимайте) две резиновые полосы демпфирования вибрации от клея, удерживающего их на вентиляторах.

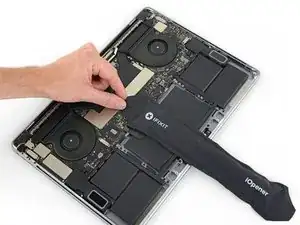

При необходимости примените лёгкий нагрев с помощью iOpener, фена или тепловой пушки, чтобы размягчить клей и упростить отделение демпферов.

Узел платы логики установлен в плотную посадку, но облегчить его извлечение можно, поддев лопаткой под левый край и слегка поддев его вверх.

При извлечении платы логики не должно быть сопротивления. Тщательно проверьте все кабели и при необходимости удерживайте их в стороне, чтобы они не зацепились за плату.

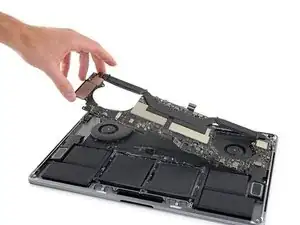

Подняв с левой стороны, извлеките плату логики.

При повторной установке узла логической платы:

Проверьте выравнивание резиновых демпферов вибрации и при необходимости отрегулируйте их.

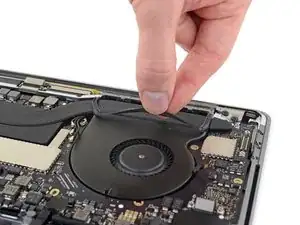

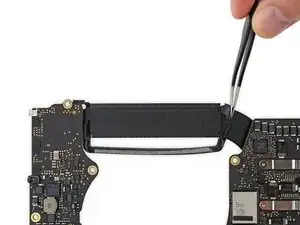

Протяните пучок антенных кабелей через зазор между платой и радиатором и убедитесь, что он правильно выровнен при опускании платы на место.

Убедитесь, что при установке платы никакие кабели не оказались зажаты под платой. Тщательно проверьте каждое отмеченное место.

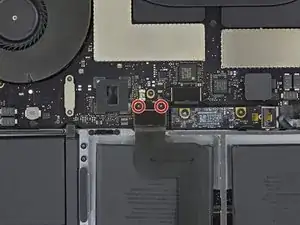

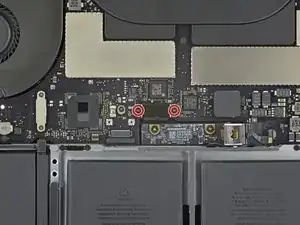

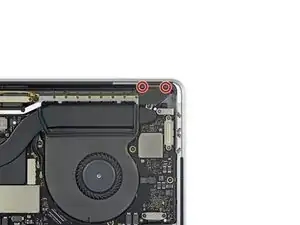

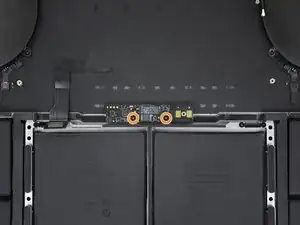

Снимите два винта, фиксирующие плату батареи:

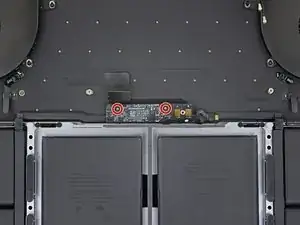

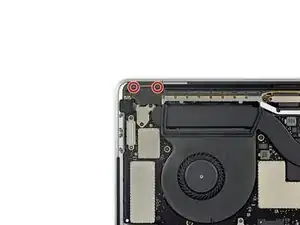

Модели 2016–2017 годов: Используйте отвертку T5 Torx, чтобы выкрутить оба винта длиной 3,5 мм.

Модели 2018–2019 годов: Используйте отвертку P2 Pentalobe, чтобы выкрутить оба винта длиной 3,2 мм.

Средство для удаления клея из вашего набора может повредить антирефлексное покрытие экрана вашего MacBook Pro, а также пластиковые клавиши клавиатуры.

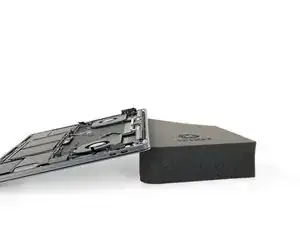

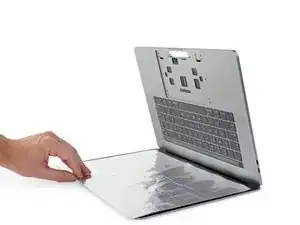

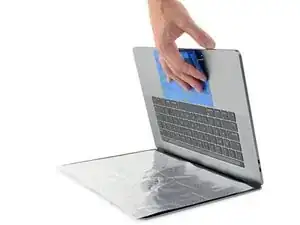

Чтобы защитить экран, поместите лист алюминиевой фольги между экраном и клавиатурой и оставьте его на месте во время работы.

Кроме того, используйте малярный скотч, чтобы максимально герметично закрыть область под трекпадом. По желанию можно также подложить впитывающее полотенце непосредственно под область трекпада для сбора излишков средства для удаления клея.

Чтобы контролировать поток средства для удаления клея, приподнимите задний край (со стороны шарнира) вашего MacBook Pro на несколько сантиметров, используя книгу или пенопластовый блок.

Теперь, когда MacBook Pro полностью подготовлен, пришло время подготовить себя.

Средство для удаления клея iFixit содержит ацетон — слабое раздражающее вещество для кожи и глаз.

Наденьте средства защиты глаз при обращении и нанесении средства для удаления клея. (Средства защиты глаз входят в комплект.)

Не надевайте контактные линзы без защиты для глаз.

Защитные перчатки также входят в комплект. Если вы беспокоитесь о возможном раздражении кожи, наденьте перчатки сейчас.

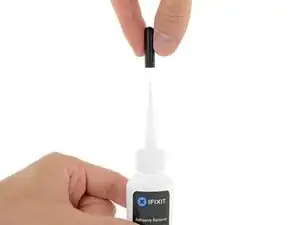

Снимите чёрную резиновую заглушку с бутылки со средством для удаления клея.

Поверните, чтобы ослабить или снять крышку бутылки перед тем, как отрезать носик аппликатора.

Это разгерметизирует бутылку и позволит выровнять давление перед отрезанием носика. Если пропустить этот шаг, средство для удаления клея может неожиданно распрыснуться при отрезании носика.

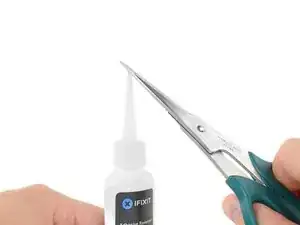

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Отрезание близко к узкому концу даст вам лучший контроль и позволит наносить средство небольшими дозами.

Поверните и плотно закройте крышку бутылки перед продолжением работы.

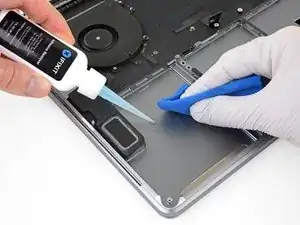

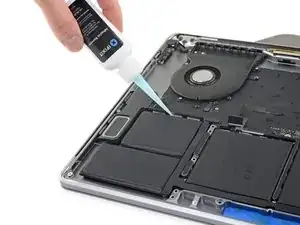

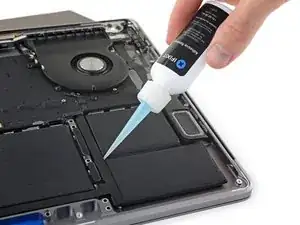

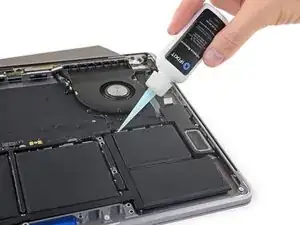

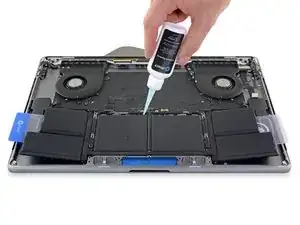

Нанесите несколько капель средства для удаления клея под двумя элементами батареи справа, начиная от кромки, ближайшей к вентилятору.

Использовать много не нужно. Маленькая бутылка содержит более чем вдвое больше растворителя, чем требуется для удаления всех элементов батареи.

Добавьте ещё несколько капель средства между двумя элементами батареи справа так, чтобы оно стекло под нижний элемент батареи.

Подождите примерно две минуты, чтобы жидкое средство для удаления клея проникло и ослабило клей перед переходом к следующему шагу.

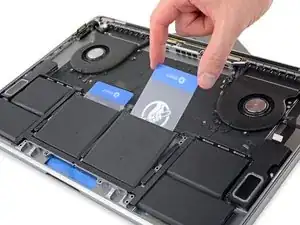

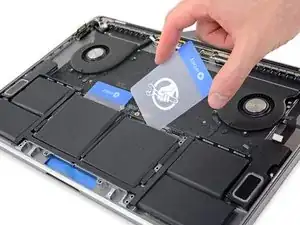

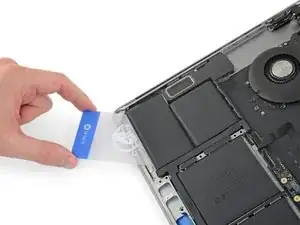

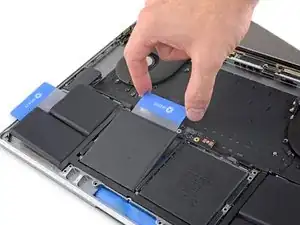

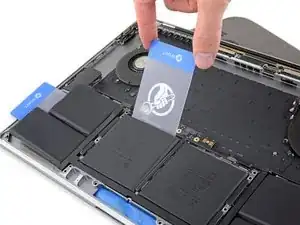

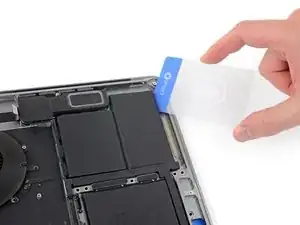

Через пару минут вставьте один угол пластиковой карты под батарею, начиная с нижнего края правого нижнего элемента.

Для этого не потребуется большого усилия. Если возникают затруднения, нанесите больше средства для удаления клея и подождите ещё 2–3 минуты для лучшего проникновения.

Старайтесь не деформировать батарею. Повреждённая или проколотая батарея может вытекать опасными химическими веществами и/или загореться.

Шевелите карту из стороны в сторону и просуньте её полностью под оба элемента батареи.

Поднимите элементы, чтобы полностью отделить клей, но пока не пытайтесь извлечь их из MacBook.

Временно оставьте пластиковую карту под элементами, чтобы клей не склеился вновь при переходе к следующему шагу.

Перейдите на левую сторону MacBook Pro и повторите предыдущий шаг, чтобы отделить ещё два элемента батареи.

Временно оставьте вторую пластиковую карту на месте.

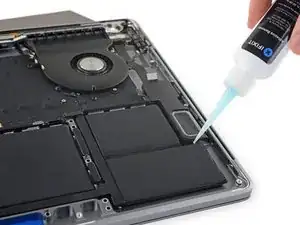

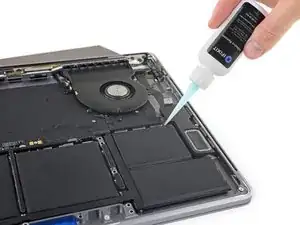

Нанесите несколько капель средства для удаления клея вдоль верхних кромок двух центральных элементов батареи.

Под этими двумя элементами в корпусе есть отверстия, через которые средство может стекать, что может помешать его полному проникновению.

Следите за протечками и при необходимости нанесите больше средства вдоль боковых кромок.

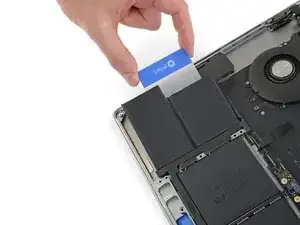

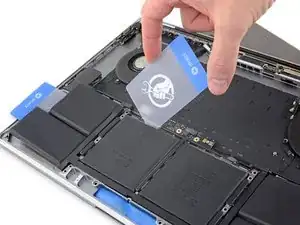

Через пару минут извлеките первую пластиковую карту и вставьте один её угол под верхний край одного из центральных элементов батареи.

Шевелите её из стороны в сторону и просуньте под элемент батареи до полного отделения клея.

Если возникают трудности, не применяйте избыточную силу и не деформируйте батарею. Нанесите больше средства для удаления клея и попробуйте снова или перейдите на два шага ниже для альтернативного метода.

Возьмите вторую пластиковую карточку и повторите предыдущий шаг, чтобы отделить оставшуюся центральную ячейку аккумулятора.

Если вам было трудно подвести карточку под какую‑либо из ячеек аккумулятора, попробуйте продеть кусок зубной нити или проволоку под ячейку и тянуть её из стороны в сторону пилящими движениями, чтобы разрезать клей.

Надевайте толстые перчатки или обмотайте нить вокруг нескольких ручек отвёрток, чтобы не поранить пальцы.

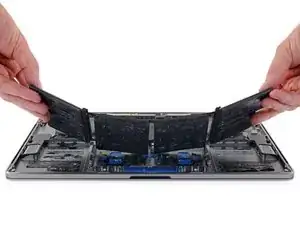

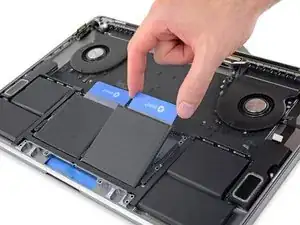

Поднимите и извлеките аккумулятор.

Перед установкой нового аккумулятора удалите все остатки клея с корпуса MacBook Pro.

Снимите большие полосы клея пинцетом или пальцами в перчатках.

Соскребите оставшиеся кусочки клея пластиковой лопаткой и очистите оголённые участки средством для удаления клея или изопропиловым спиртом. Протирать в одном направлении (не туда‑обратно), пока корпус не станет чистым и готовым для нового аккумулятора.

Это может занять значительное время, проявите терпение.

Снова проверьте посадку и выравнивание нового аккумулятора перед его приклеиванием.

В моделях ранних выпусков следите за кабелем данных аккумулятора и убедитесь, что он не зажат и не оказался под платой аккумулятора.

Если на дне аккумулятора заранее нанесён клей, переверните его и аккуратно оторвите защитную плёнку, чтобы открыть клей. Если клей не установлен, примените тонкую двустороннюю клейкую ленту, например Tesa 61395, чтобы зафиксировать аккумулятор.

Аккуратно расположите аккумулятор и установите его на место.

Прижмите каждую ячейку плотно и держите 5–10 секунд, чтобы зафиксировать её к нижней части корпуса.

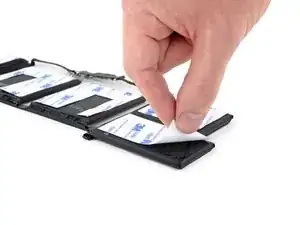

После того как аккумулятор правильно установлен, снимите и выбросьте прозрачную защитную плёнку с верхней стороны.

Убедитесь, что при снятии плёнки случайно не отрываются чёрные покрытия компонентов аккумулятора. При необходимости удерживайте их пинцетом во время снятия плёнки.

Калибруйте только что установленный аккумулятор: зарядите его до 100% и продолжайте зарядку ещё минимум 2 часа. Отключите зарядное устройство и используйте ноутбук как обычно, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не уйдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем заряжайте ноутбук непрерывно до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.
