Замена аккумулятора MacBook Pro 15" с Touch Bar (2018)

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может сработать случайно во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех Mac.

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте следующую команду (или наберите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если появится запрос, введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть помечена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он не включился случайно.

Когда ремонт будет завершён и Mac собран, снова включите Auto Boot командой:

sudo nvram AutoBoot=%03

Полностью выключите и отключите MacBook Pro перед началом работы. Закройте дисплей и переверните весь ноутбук вверх ногами.

С помощью отвертки P5 Pentalobe извлеките шесть винтов, крепящих нижнюю крышку, следующих длин:

Четыре винта длиной 4,7 мм

Два винта длиной 6,6 мм

Обратите внимание, что винты выкручиваются под небольшим углом — при установке их необходимо вернуть точно так же.

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы избежать повреждения устройства.

Прижмите присоску к переднему краю нижней крышки, между отверстиями для винтов.

Подтяните присоску вверх лишь настолько, чтобы образовалась небольшая щель под нижней крышкой.

Вставьте угол пластикового медиатора в щель, которую вы только что создали под нижней крышкой.

Проведите медиатором вокруг ближайшего угла, затем до половины стороны MacBook Pro.

Это освободит одну из скрытых защёлок, удерживающих нижнюю крышку. Вы должны почувствовать и услышать щелчок при освобождении защёлки.

Повторите предыдущий шаг с другой стороны, используя медиатор, чтобы освободить вторую защёлку.

Поднимите передний край нижней крышки (сторона, противоположная петле дисплея) достаточно, чтобы просунуть под неё кончики пальцев и крепко захватить.

В этот момент должны освободиться ещё две скрытые защёлки ближе к центру крышки, если они ещё не отсоединились.

Не поднимайте более чем на дюйм и не пытайтесь снимать нижнюю крышку пока.

Резко потяните, чтобы сдвинуть нижнюю крышку в направлении переднего края MacBook (от петли), чтобы отделить оставшиеся защёлки.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Это может потребовать значительной силы.

Снимите нижнюю крышку.

Чтобы снова установить нижнюю крышку:

Установите её на место и совместите скользящие защёлки возле петли дисплея. Нажмите вниз и сдвиньте крышку к петле. Она должна остановиться, когда защёлки войдут в зацепление.

Когда скользящие защёлки полностью войдут в зацепление и крышка будет правильно выровнена, сильно прижмите нижнюю крышку, чтобы защёлкнуть четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

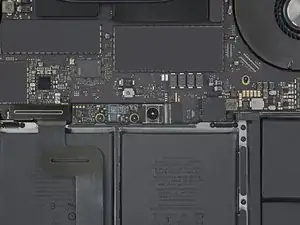

Отделите и снимите изоляционную наклейку, закрывающую плату аккумулятора, на краю логической платы, ближайшем к аккумулятору.

Если наклейка не отдирается легко, слегка подогрейте её iOpener, феном или термофеном, чтобы смягчить клей, и попробуйте снова.

Если при сборке крышка не фиксируется прочно, попробуйте повернуть её на 180 градусов. Она должна быть ориентирована правильно, чтобы клейкие подушечки под ней контактировали с винтами платы.

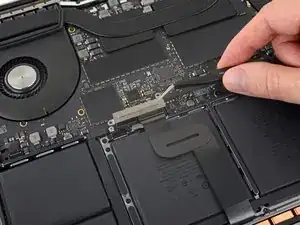

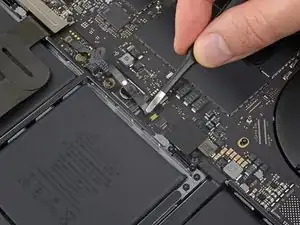

Отогните любую ленту, закрывающую разъём кабеля данных платы аккумулятора.

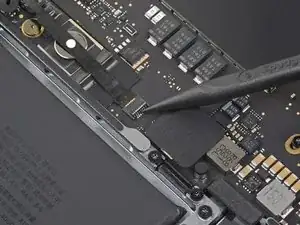

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на ZIF-разъёме кабеля данных платы аккумулятора.

Отсоедините кабель данных платы аккумулятора, сдвинув его из гнезда на логической плате.

Сдвигайте параллельно логической плате, в направлении кабеля.

Отожмите и отсоедините запирающую планку на разъёме с противоположного конца шлейфа платы аккумулятора.

Выньте шлейф платы аккумулятора из его гнезда на плате аккумулятора и полностью удалите его.

Будьте осторожны, чтобы не установить этот шлейф задом наперёд или вверх ногами. При правильной установке белая наклейка-индикатор должна быть обращена вверх и располагаться прямо над винтом питания аккумулятора.

Используйте отвертку T5 Torx, чтобы вывернуть панкейк-винт 3.7 мм, фиксирующий разъём питания аккумулятора.

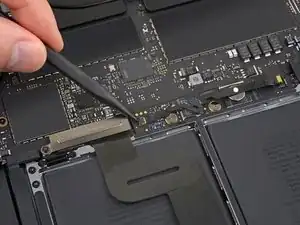

С помощью лопатки приподнимите разъём питания аккумулятора, отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда во время работы. Если он случайно коснётся контакта, это может повредить ваш MacBook Pro.

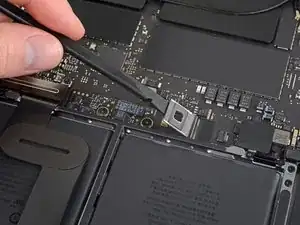

Используйте отвертку T3 Torx, чтобы вывернуть два винта 1.9 мм, фиксирующие монтажную планку крышки для разъёмов шлейфа клавиатуры и тачпада.

Снимите планку.

С помощью лопатки отключите шлейф тачпада, поддев его разъём прямо вверх от платы логики.

Нанесите слабое тепло на ленточный кабель тачпада, чтобы размягчить клей, фиксирующий его к аккумулятору.

Можно использовать iOpener, фен или тепловую пушку, но будьте осторожны, чтобы не перегреть аккумулятор. Кабель должен быть тёплым, но не настолько горячим, чтобы обжечь.

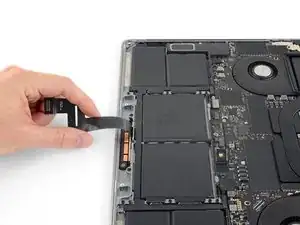

Осторожно отслойте ленточный кабель тачпада от аккумулятора и отведите его в сторону.

Не сгибайте и не рвите кабель. Если возникают сложности, не применяйте силу — нагрейте ещё и попробуйте снова.

Используйте отвертку T5 Torx, чтобы вывернуть 13 винтов, фиксирующих узел тачпада:

Девять винтов 5.8 мм

Четыре винта 4.9 мм

Эти винты выглядят похоже — будьте осторожны, чтобы не перепутать их.

Добавление небольшого количества синего фиксирующего состава на резьбу винтов при повторной сборке поможет предотвратить их самопроизвольное раскручивание со временем.

Сначала вкрутите винты свободно, затем проверьте выравнивание тачпада перед окончательной затяжкой.

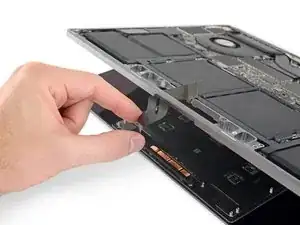

Приподнимите дисплей немного, но держите MacBook перевёрнутым. Узел тачпада должен отделиться и лечь плоско на дисплей.

Осторожно проденьте ленточный кабель тачпада через его прорезь в шасси.

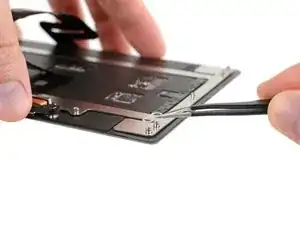

При снятии узла тачпада будьте очень осторожны, чтобы не потерять девять маленьких металлических шайб, лежащих на стойках винтов. (Они вылетают и теряются при самом незначительном воздействии.)

Снимите узел тачпада.

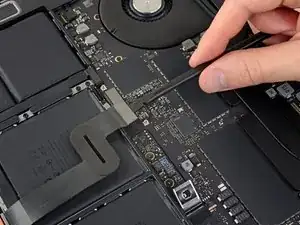

Используйте лопатку, чтобы отключить клавиатуру, поддев её разъём прямо вверх от платы логики.

Используйте отвертку T3 Torx, чтобы вывернуть два винта 3.5 мм, фиксирующие крышку гибкого кабеля платы дисплея.

Снимите крышку гибкого кабеля платы дисплея.

С помощью отвертки T3 Torx выверните два винта 1.7 мм, фиксирующие планку держателя разъёма кабеля платы дисплея.

Снимите планку держателя разъёма кабеля платы дисплея.

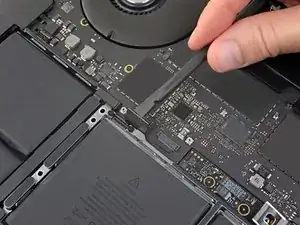

Подденьте гибкий кабель платы дисплея прямо вверх из его гнезда, чтобы отсоединить его от платы дисплея.

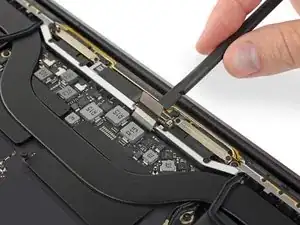

Используйте отвертку T3 Torx, чтобы вывернуть четыре винта 2.0 мм с крышек петель (по два винта с каждой стороны).

Снимите две крышки петель.

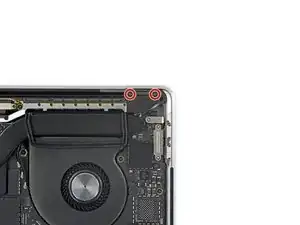

Используйте отвертку T3 Torx, чтобы вывернуть два винта 2.4 мм, фиксирующие планку крышки для разъёмов Touch ID и разъёма наушников.

Снимите планку.

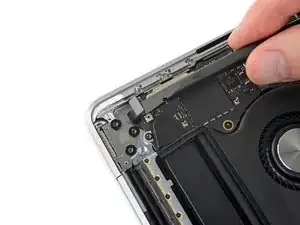

Отключите гибкий разъём разъёма наушников, поддев его прямо вверх от платы логики.

Отключите кнопку питания и датчик Touch ID, поддев его разъем прямо вверх от платы логики.

С помощью отвертки Torx T3 отвинтите винт 1,3 мм, закрепляющий щиток-кронштейн для разъема цифрозондной панели Touch Bar.

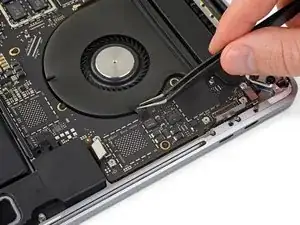

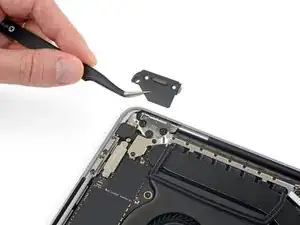

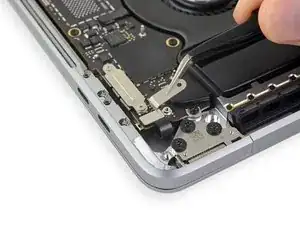

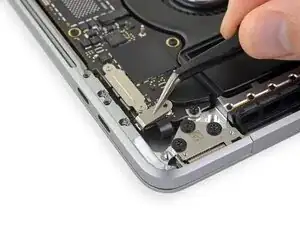

С помощью пинцета сдвиньте кронштейн в сторону к ребру корпуса MacBook Pro, пока он не освободит прорезной фиксирующий язычок на плате логики.

Снимите кронштейн.

При повторном подключении этого щитка обратите внимание: этот кронштейн и фиксирующая скоба могут замкнуть цепь через Touch ID и панель. Убедитесь, что щиток установлен с совмещённой фиксирующей скобой перед затягиванием винта на щитке.

Отключите кабель цифрозондной панели Touch Bar, поддев его разъем прямо вверх от платы логики.

Используйте отвертку Torx T3, чтобы удалить два винта 1,9 мм, крепящие кронштейн разъема кабеля дисплея Touch Bar.

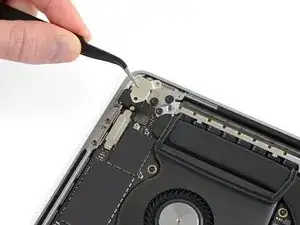

Снимите кронштейн.

Отключите кабель дисплея Touch Bar, поддев его разъем прямо вверх от платы логики.

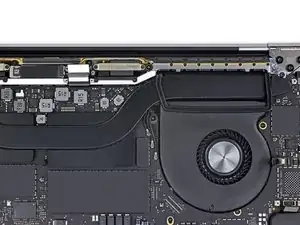

Используя отвертку Torx T3:

Удалите два винта 1,3 мм, крепящие крышку гибкого кабеля Thunderbolt слева.

Удалите ещё два винта 1,3 мм с крышки кабеля Thunderbolt справа.

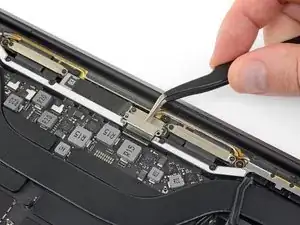

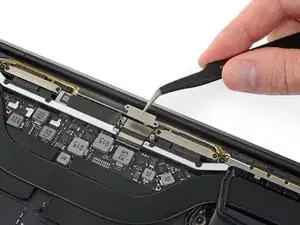

Снимите крышечные кронштейны с обоих разъемов кабелей Thunderbolt.

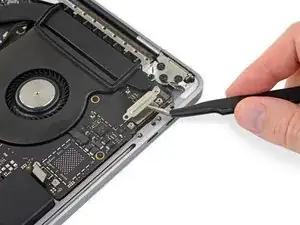

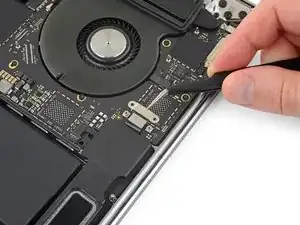

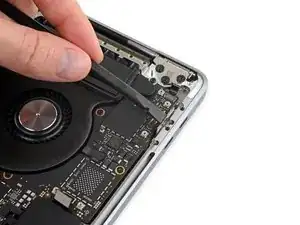

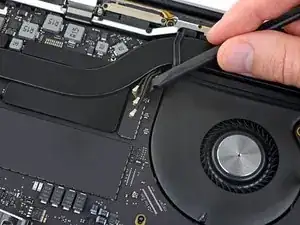

Используйте монтажную лопатку, чтобы отключить левый гибкий кабель Thunderbolt, поддев его прямо вверх от платы логики.

Поддевайте со внутреннего края, ближе к вентилятору.

Осторожно отведите разъем гибкого кабеля в сторону, чтобы он не мешал извлечению платы логики.

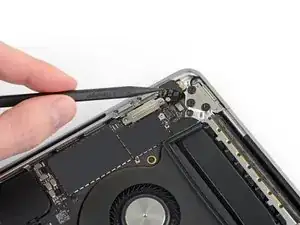

Повторите, чтобы отключить разъем гибкого кабеля Thunderbolt с противоположной стороны.

Осторожно отведите разъем гибкого кабеля в сторону, чтобы был зазор для извлечения платы логики без зацепов.

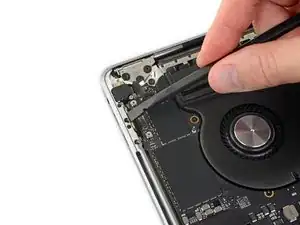

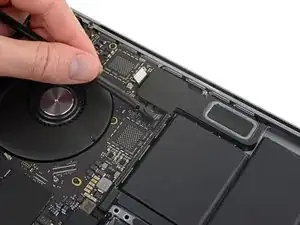

Отключите два разъема динамиков, подсунув плоский край монтажной лопатки под каждый кабель у его разъема.

Осторожно поверните или подденьте вверх, чтобы отключить оба динамика.

Отклейте любую ленту, покрывающую гнездо разъема кабеля микрофона.

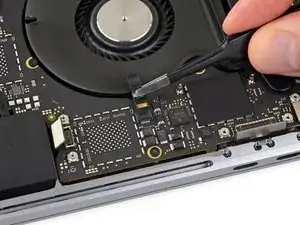

Откройте запирающую защёлку ZIF-разъёма кабеля микрофона, поддев её прямо вверх от платы логики.

Отключите микрофон, потянув его кабель в направлении вентилятора, пока он не выйдет из гнезда.

По возможности тяните за ленту, приклеенную к кабелю, а не за сам кабель, чтобы снизить риск повреждения.

Используйте отвертку Torx T5, чтобы удалить один винт 2,9 мм, закрепляющий пучок антенных кабелей.

Отключите все три антенные кабеля, поддев каждый прямо вверх от его разъёма.

Подсуньте пинцет или плоский край монтажной лопатки под каждый кабель до близости к разъёму, затем осторожно поверните или подденьте вверх, чтобы отключить его.

Для повторного подключения выровняйте разъём прямо над гнездом и нажмите вниз, чтобы он защёлкнулся на месте.

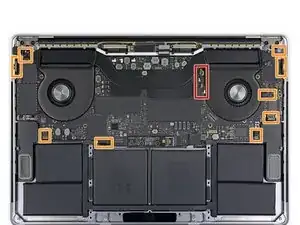

Удалите все десять винтов, закрепляющих узел платы логики:

Два винта Torx T3 2,6 мм

Пять винтов Torx T5 2,9 мм

Один винт Torx T5 3,7 мм

Один винт Torx T8 3,9 мм (с большой головкой)

Один винт Torx T8 4,0 мм

При сборке устанавливайте эти винты только слабо. При необходимости подкорректируйте положение платы, пока все разъемы не совместятся, и затем затяните винты.

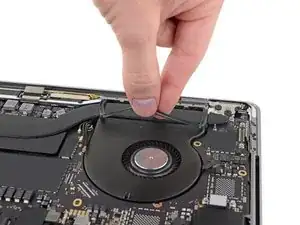

Отогните (но не снимайте) две резиновые демпферные полосы от клея, которыми они прикреплены к вентиляторам.

При необходимости примените слабый нагрев с помощью iOpener, фена или тепловой пушки, чтобы размягчить клей и облегчить отделение демпферов.

Сборка логической платы плотно сидит, но вы можете облегчить её снятие, вставив лопаточку под левый край и слегка поддев плату вверх.

При снятии логической платы не должно быть сопротивления. Тщательно проверьте все кабели и при необходимости отведите их в сторону, чтобы они не зацепились за плату.

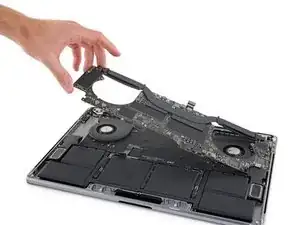

Поддев с левой стороны, снимите логическую плату.

При повторной установке сборки логической платы:

Проверьте выравнивание резиновых демпферов и при необходимости отрегулируйте их.

Протяните пучок антенных кабелей через зазор между логической платой и радиатором и убедитесь, что он правильно расположен при опускании платы на место.

Убедитесь, что ни один кабель не оказался зажат под платой при её установке. Тщательно проверьте каждое отмеченное место.

Удалите два винта, фиксирующие плату батареи:

Модели 2016–2017 годов: Используйте отвертку T5 Torx, чтобы выкрутить оба винта длиной 3,5 мм.

Модели 2018–2019 годов: Используйте отвертку P2 Pentalobe, чтобы выкрутить оба винта длиной 3,2 мм.

Растворитель для клея из вашего набора может повредить антибликовое покрытие на дисплее MacBook Pro, а также пластиковые клавиши клавиатуры.

Чтобы защитить дисплей, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его на месте во время работы.

Дополнительно используйте малярную ленту, чтобы максимально герметично закрыть область под трекпадом. По желанию можно также положить впитывающее полотенце непосредственно под область трекпада, чтобы впитать излишки растворителя.

Чтобы контролировать поток растворителя, приподнимите задний край (со стороны шарнира) вашего MacBook Pro на несколько сантиметров, используя книгу или поролоновый блок.

Теперь, когда ваш MacBook Pro полностью подготовлен, пора подготовиться и Вам.

Растворитель iFixit содержит ацетон, слабое раздражающее вещество для кожи и глаз.

Наденьте защитные очки при обращении и нанесении растворителя. (Защитные очки входят в комплект.)

Не носите контактные линзы без защитных очков.

В комплекте также есть защитные перчатки. Если Вы беспокоитесь о возможном раздражении кожи, наденьте перчатки сейчас.

Снимите чёрную резиновую заглушку с бутылки с растворителем.

Перед тем как отрезать наконечник аппликатора, проверните крышку, чтобы ослабить или снять её.

Это нарушит герметичность бутылки и позволит выровнять давление перед тем, как отрезать наконечник. Если пропустить этот шаг, растворитель может выстрелить наружу при отрезании наконечника.

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Отрезав близко к узкому кончику, вы получите лучший контроль и сможете наносить растворитель небольшими порциями.

Плотно закрутите крышку бутылки перед дальнейшими действиями.

Нанесите несколько капель растворителя под двумя элементами батареи справа, начиная от края, ближайшего к вентилятору.

Не требуется много. Маленькой бутылки достаточно более чем вдвое для снятия всех элементов батареи.

Добавьте ещё несколько капель растворителя между двумя элементами батареи справа, чтобы он растёкся под нижний элемент.

Подождите примерно две минуты, чтобы жидкий растворитель проник и ослабил клей, прежде чем переходить к следующему шагу.

Через пару минут вставьте один угол пластиковой карты под батарею, начиная с нижнего края крайнего правого элемента.

Это не должно требовать большой силы. Если возникают трудности, нанесите больше растворителя и подождите ещё 2–3 минуты для проникновения.

Старайтесь не деформировать батарею. Повреждённая или проколотая батарея может протекать и/или загореться.

Покачивайте карту из стороны в сторону и проведите её полностью под обоими элементами батареи.

Поднимите элементы, чтобы полностью разъединить клей, но пока не пытайтесь извлечь их из MacBook.

Временно оставьте пластиковую карту под элементами, чтобы клей не склеился вновь, пока Вы выполняете следующий шаг.

Перейдите на левую сторону MacBook Pro и повторите предыдущий шаг, чтобы отделить ещё два элемента батареи.

Временно оставьте вторую пластиковую карту на месте.

Нанесите несколько капель средства для удаления клея вдоль верхних краёв двух центральных элементов батареи.

В корпусе под этими двумя элементами есть отверстия, через которые средство для удаления клея может просочиться и затруднить его полное проникновение.

Следите за протечками и при необходимости нанесите дополнительное средство для удаления клея вдоль боковых кромок.

Через пару минут возьмите вашу первую пластиковую карточку и вставьте один угол под верхний край одного из центральных элементов батареи.

Покачивайте её из стороны в сторону и просуньте под элемент батареи, пока весь клей не отделится.

Если возникают трудности, не применяйте чрезмерную силу и не деформируйте батарею. Нанесите больше средства для удаления клея и попробуйте снова, либо перейдите на два шага ниже для альтернативного метода.

Возьмите вашу вторую пластиковую карточку и повторите предыдущий шаг, чтобы отделить оставшийся центральный элемент батареи.

Если вам не удалось просунуть карточку под какой‑либо элемент батареи, попробуйте пропустить под элемент зубную нить или проволоку и тянуть её из стороны в сторону пилящими движениями, чтобы отделить клей.

Наденьте толстые перчатки или обвяжите нить вокруг нескольких ручек отвёрток, чтобы не поранить пальцы.

Поднимите и извлеките батарею.

Перед установкой новой батареи удалите весь оставшийся клей с корпуса MacBook Pro.

Снимите крупные полосы клея пинцетом или в перчатках пальцами.

Соскоблите оставшиеся куски клея пластиковым инструментом и очистите основание средством для удаления клея или изопропиловым спиртом. Протирайте в одном направлении (не туда‑обратно), пока корпус не будет чистым и готовым к установке новой батареи.

Это может потребовать значительных усилий, проявите терпение.

Перепроверьте посадку и выравнивание новой батареи перед её приклеиванием.

В ранних моделях обращайте внимание на кабель данных батареи и убедитесь, что он не зажат и не попал под плату батареи.

Если к вашей батарее с завода приклеен слой клея на нижней стороне, переверните её и аккуратно снимите подложку, чтобы открыть клей. Если клей не поставлялся с батареей, примените тонкую двустороннюю клейкую ленту, например Tesa 61395, чтобы зафиксировать батарею.

Аккуратно установите батарею на место.

Надавите и удерживайте каждую ячейку крепко в течение 5–10 секунд, чтобы прикрепить её к нижней части корпуса.

После того как батарея правильно установлена, снимите и утилизируйте прозрачную пластиковую подложку сверху.

Убедитесь, что при снятии подложки случайно не содраны чёрные покрытия компонентов батареи. При необходимости зажмите их пинцетом, пока снимаете подложку.

Калибруйте только что установленную батарею: зарядите её до 100% и продолжайте зарядку ещё как минимум 2 часа. Отключите питание и используйте ноутбук в обычном режиме, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните данные и удерживайте ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите минимум 5 часов, затем зарядите ноутбук непрерывно до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.
