Замена антенного блока MacBook Pro 13" с двумя портами Thunderbolt 2019

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может случайно активироваться во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех моделях Mac.

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если потребуется, введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть также обозначена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы устройство не включилось случайно.

Когда ремонт будет завершён и Mac собран, снова включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите компьютер на мягкую поверхность лицевой частью вниз.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, удерживающих нижнюю крышку:

Два винта 6,2 мм

Два винта 5,3 мм

Два винта 3,4 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на то место, откуда был снят, чтобы избежать повреждения устройства.

Прикрепите присоску к нижней крышке рядом с передней центральной частью MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и корпусом.

Вставьте уголик монтажной лопатки в зазор между нижней крышкой и корпусом.

Проведите лопаткой вокруг ближайшего угла и наполовину вверх по боковой стороне крышки.

Это освобождает одну из скрытых защёлок, удерживающих нижнюю крышку к корпусу. Вы должны почувствовать и услышать, как защёлка отщёлкивается.

Повторите предыдущий шаг с противоположной стороны: проведите монтажной лопаткой под нижней крышкой и вверх по боковой стороне, чтобы освободить вторую защёлку.

Снова вставьте монтажную лопаточку под передний край нижней крышки, рядом с одним из двух центральных отверстий для винтов.

Резким поворотом лопатки отщёлкните третью защёлку, удерживающую нижнюю крышку к корпусу.

Повторите эту процедуру рядом с другим из двух центральных отверстий для винтов, чтобы отщёлкнуть четвёртую защёлку.

Плотно потяните нижнюю крышку к передней части MacBook (от петлевой области), чтобы отсоединить последние защёлки, удерживающие крышку.

Может помочь сначала потянуть за один угол, затем за другой.

Тяните в сторону — не вверх.

Это может потребовать значительной силы.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Установите её на место и выровняйте скользящие защёлки у петли дисплея. Нажмите вниз и сдвиньте крышку в направлении петли. Она должна перестать скользить, когда защёлки встанут на место.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка выглядит выровненной, резко надавите на крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать их щелчок.

Осторожно оторвите большой кусок ленты, закрывающей разъём аккумулятора, на краю платы логики, ближайшем к аккумулятору.

Снимите ленту.

Осторожно отогните маленький кусочек ленты, закрывающий разъём шлейфа платы аккумулятора.

Лента интегрирована в гибкий кабель и не оторвётся полностью. Просто отогните её настолько, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы поднять маленькую чёрную фиксирующую планку, удерживающую кабель в разъёме.

Фиксаторы на ZIF-разъёмах хрупкие, поэтому будьте бережны при работе наконечником лопатки.

Отсоедините шлейф платы аккумулятора, сдвинув его из гнезда.

Сдвигайте параллельно плате логики, в направлении кабеля.

Сложите шлейф платы аккумулятора назад и уберите в сторону.

Если вы заменяете аккумулятор, возможно, потребуется полностью снять и перенести этот шлейф на новый аккумулятор. Отсоедините оба конца и аккуратно извлеките шлейф. При установке будьте внимательны, чтобы не установить его вверх ногами или наоборот — обратите внимание на ориентацию на фотографиях.

Используйте отвертку T5 Torx, чтобы вынуть плоский винт 3,7 мм, крепящий разъём питания аккумулятора.

С помощью лопатки аккуратно приподнимите разъём питания аккумулятора, отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда.

Если он случайно замкнёт контакт во время ремонта, это может повредить ваш MacBook Pro.

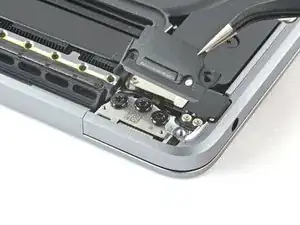

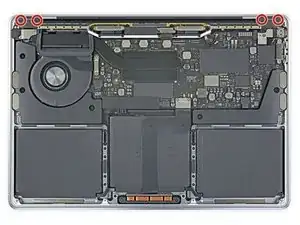

Снимите четыре винта T3 Torx 3,3 мм, крепящие пластиковые крышки сверху петель дисплея.

Снимите обе пластиковые крышки петель.

Снимите два винта T3 Torx 3,1 мм, крепящие алюминиевую крышку сверху основного кабеля дисплея.

Снимите крышку.

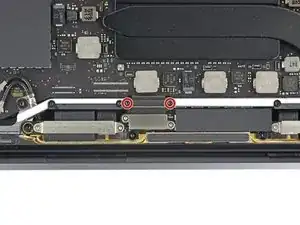

Снимите два винта T3 Torx 1,7 мм, крепящие алюминиевую крышку сверху гибкого разъёма кабеля дисплея.

Снимите крышку.

Подденьте гибкий кабель платы дисплея прямо вверх из его гнезда, чтобы отключить его от платы дисплея.

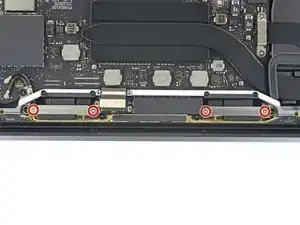

Снимите четыре винта T3 Torx 1,5 мм, крепящие две алюминиевые крышки сверху двух разъёмов кабелей дисплея.

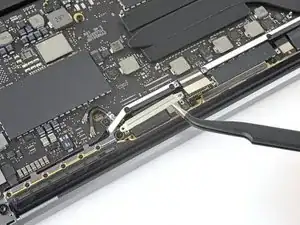

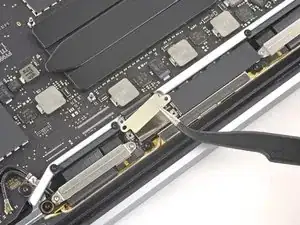

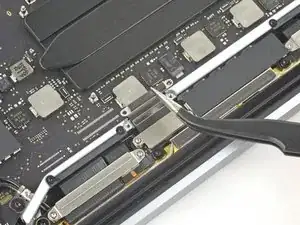

Используйте пинцет, чтобы снять две алюминиевые крышки.

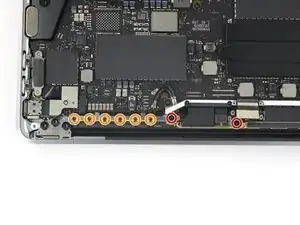

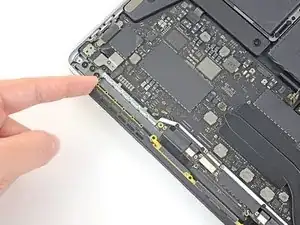

Снимите четыре винта T5 Torx 3,3 мм с обеих сторон, которые крепят сборку антенн.

Также снимите двенадцать винтов P2 пенталоб 1,1 мм с обеих сторон.

Эти маленькие винты легко срываются, поэтому убедитесь, что ваш паяльник P2 в хорошем состоянии, прежде чем прикладывать усилие.

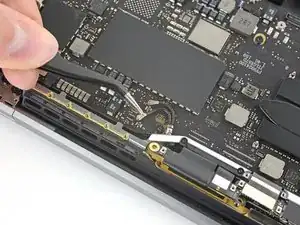

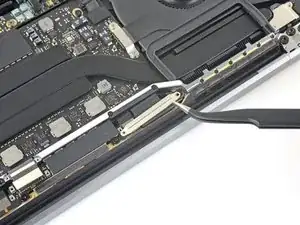

Осторожно отключите два коаксиальных кабеля антенн, поддев их прямо вверх от платы логики.

Просуньте пинцет или плоский конец лопатки под каждый кабель до близости к гнезду, затем аккуратно поверните или подденьте вверх, чтобы отключить.

Чтобы снова подключить каждый кабель, совместите разъём непосредственно над гнездом и нажмите вниз, чтобы он защёлкнулся на месте.

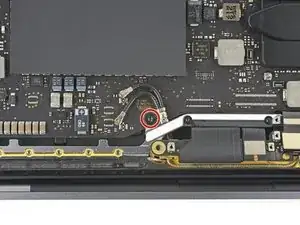

Снимите винт T5 Torx 3,4 мм, крепящий два коаксиальных кабеля антенн к основной плате.

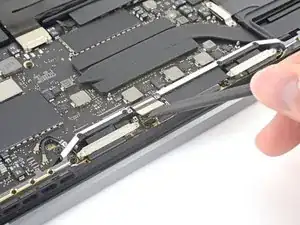

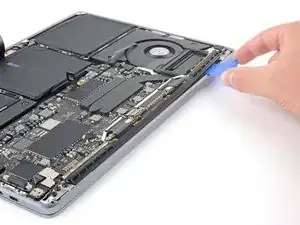

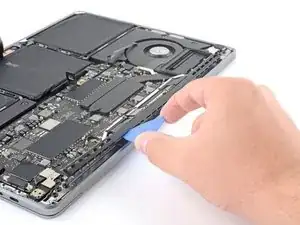

С помощью медиатора подденьте сборку кабелей антенн в показанных местах.

Не проводите медиатором из стороны в сторону, так как там проходят два кабеля дисплея, которые могут быть повреждены.

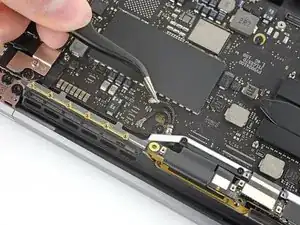

Осторожно извлеките сборку антенн, одновременно протягивая пучок кабелей антенн из-под тепловой трубки.

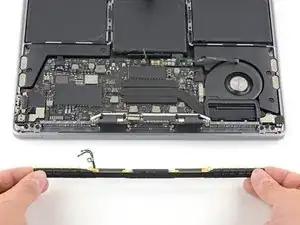

Снимите сборку коаксиальных кабелей антенн.

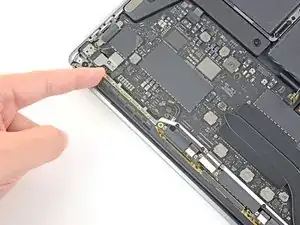

При обратной сборке аккуратно сожмите пучок кабелей и направьте его под рамку в правильное положение на плате. При необходимости используйте инструменты, чтобы помочь направить его, но не применяйте силу.
