Замена блока дисплея MacBook Pro 13" с двумя портами Thunderbolt 2020

Перед началом этой процедуры следует отключить функцию Автозапуск на вашем Mac. Автозапуск включает Mac при открытии крышки и может быть случайно активирован во время разборки. Используйте это руководство, чтобы отключить Автозапуск.

Если на вашем Mac установлена Big Sur версии 11.1 или новее, отключение Автозапуска может не сработать. Вы можете продолжать, но подключите аккумулятор как можно раньше после вскрытия корпуса.

Полностью выключите и отключите питание MacBook перед началом работы. Закройте дисплей и переверните ноутбук вверх дном.

Используйте отвертку P5 Pentalobe, чтобы выкрутить шесть винтов, крепящих нижнюю крышку:

Два винта 6.8 мм

Два винта 5.3 мм

Два винта 3.4 мм

В ходе ремонта следите за каждым винтом и возвращайте его ровно в то же место, чтобы избежать повреждения устройства.

Прикрепите присоску к нижней крышке возле передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и шасси.

Вставьте один угол ремонтной лопатки в зазор между нижней крышкой и шасси.

Проведите лопаткой вокруг ближайшего угла и до середины стороны корпуса.

Это освободит одну из скрытых защёлок, фиксирующих нижнюю крышку к шасси. Вы должны почувствовать и услышать, как защёлка отщёлкивается.

Повторите предыдущий шаг с противоположной стороны: подденьте нижнюю крышку лопаткой и проведите вверх по стороне, чтобы отщёлкнуть вторую защёлку.

Снова вставьте лопатку под передний край нижней крышки, рядом с одним из двух центральных отверстий для винтов.

Резко проверните лопатку, чтобы отщёлкнуть третью защёлку, фиксирующую нижнюю крышку к шасси.

Повторите эту процедуру рядом с другим центральным отверстием для винта, отщёлкнув четвёртую защёлку.

Тяните нижнюю крышку уверенно к передней части MacBook (от петель), чтобы отделить оставшиеся защёлки, крепящие крышку.

Полезно сначала потянуть один угол, затем другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительное усилие.

Края корпуса могут быть острыми, поэтому держитесь за боковые части аккуратно.

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите скользящие защёлки возле петли дисплея. Нажмите вниз и сдвиньте крышку в направлении петли. Она должна перестать скользить, как только защёлки встанут на место.

Когда скользящие защёлки полностью сядут и нижняя крышка будет правильно выровнена, плотно нажмите вниз на нижнюю крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Осторожно приподнимите большой кусок ленты, закрывающей разъём аккумулятора, на краю логической платы ближе к аккумулятору.

Снимите ленту.

Осторожно отогните маленький кусок ленты, закрывающий разъём шлейфа платы аккумулятора.

Лента интегрирована в гибкий кабель и не отделяется полностью. Просто отогните её достаточно, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы приподнять маленькую чёрную фиксирующую защёлку, удерживающую кабель в разъёме.

Фиксаторы на ZIF-разъёмах хрупкие, поэтому работайте кончиком лопатки осторожно.

Отключите шлейф платы аккумулятора, сдвинув его из разъёма.

Сдвигайте параллельно логической плате, в направлении кабеля.

Отогните шлейф платы аккумулятора назад и уберите в сторону.

Если вы заменяете аккумулятор, возможно, потребуется полностью снять и перенести этот шлейф на новый аккумулятор. Отключите оба конца и аккуратно удалите кабель. При установке следите, чтобы не вставить его вверх ногами или задом наперёд — обратите внимание на ориентацию на фотографиях.

Используйте отвёртку T5 Torx, чтобы выкрутить плоский винт 3.7 мм, фиксирующий разъём питания аккумулятора.

Используйте лопатку, чтобы осторожно приподнять разъем питания аккумулятора, отключив аккумулятор.

Поднимите разъем достаточно высоко, чтобы он оставался отделённым от своего гнезда.

Если он случайно соприкоснётся во время ремонта, это может повредить Ваш MacBook Pro.

Снимите четыре винта Torx T3 длиной 3,3 мм, фиксирующие пластиковые насадки сверху петель дисплея.

Снимите обе пластиковые накладки петель.

Снимите два винта Torx T3 длиной 3,1 мм, фиксирующие алюминиевую крышку над основным кабелем дисплея.

Снимите крышку.

Снимите два винта Torx T3 длиной 1,7 мм, фиксирующие алюминиевую крышку над гибким разъемом кабеля дисплея.

Снимите крышку.

Подденьте гибкий кабель платы дисплея прямо вверх из его гнезда, чтобы отсоединить его от платы дисплея.

Снимите четыре винта Torx T3 длиной 1,5 мм, фиксирующие две алюминиевые крышки над двумя разъёмами кабелей дисплея.

Используйте пинцет, чтобы снять две алюминиевые крышки.

Снимите четыре винта Torx T5 длиной 3,3 мм (по два с каждой стороны), которые крепят сборку антенных кабелей.

Также снимите двенадцать винтов пенталоб P2 длиной 1,1 мм (по шесть с каждой стороны).

Эти маленькие винты легко сорвать, поэтому убедитесь, что ваша отвёртка P2 в хорошем состоянии, прежде чем прикладывать усилие.

Используйте пинцет, чтобы снять пластиковую крышку антенного кабеля.

Эта крышка закреплена с помощью лёгкого клеевого слоя.

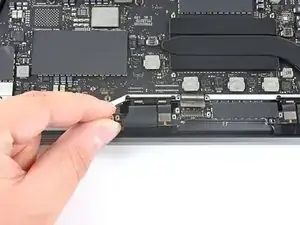

Аккуратно отсоедините два антенных коаксиальных кабеля, поддев их прямо вверх от платы логики.

Подведите пинцет или плоский конец лопатки под каждый кабель до упора к разъёму, затем осторожно поверните или подденьте вверх, чтобы отсоединить.

Для подсоединения каждого антенного кабеля выровняйте разъём пинцетом прямо над его гнездом, затем нажмите вниз лопаткой, чтобы он щёлкнул на место.

Снимите винт Torx T5 длиной 3,7 мм, крепящий два антенных коаксиальных кабеля к основной плате.

Используйте медиа-пластину, чтобы поддеть сборку антенных кабелей в показанных местах.

Не сдвигайте пластину из стороны в сторону, так как там проходят два кабеля дисплея, которые можно повредить.

Осторожно снимите антенную сборку, одновременно выводя пучок антенных кабелей из-под трубки отвода тепла.

Снимите антенную сборку кабелей.

При сборке аккуратно сожмите пучок кабелей вместе и направьте его под трубку отвода тепла в правильное положение на плате. При необходимости используйте инструменты для направления, но не применяйте силу.

Снимите четыре винта Torx T3 длиной 3,9 мм, фиксирующие пружинные петли двух кабелей дисплея.

Возьмите левую сторону сборки кабеля дисплея и потяните её к нижнему торцу MacBook, отводя от пружинной петли.

Используйте пинцет, чтобы вынуть пружинную петлю кабеля дисплея из её кронштейна.

Повторите этот шаг для правой пружинной петли сборки кабеля дисплея.

Полностью откройте экран и установите MacBook Pro на одну сторону.

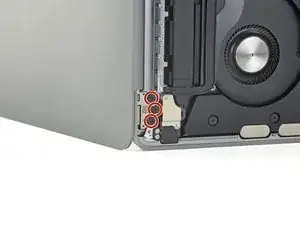

Удерживая MacBook Pro свободной рукой, снимите три винта Torx T8 с нижней петли дисплея.

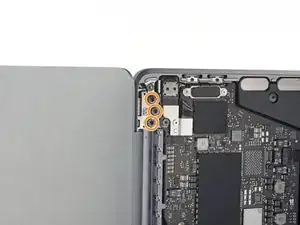

Снимите оставшиеся три винта Torx T8 с верхнего кронштейна дисплея.

Плотно держите экран и основную часть MacBook Pro. Любая из половин может неожиданно упасть на этом этапе.

Сожмите обе половины MacBook Pro вместе, чтобы кронштейны петель можно было поднять из их выемок в корпусе.

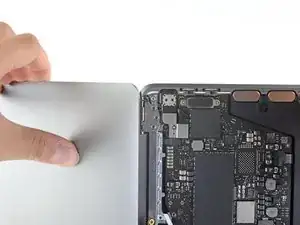

Отодвиньте основную часть MacBook Pro от себя, одновременно потянув экран на себя, чтобы отделить их.

Снимите сборку дисплея, осторожно следя, чтобы не зацепить кабели.
