Замена батареи MacBook Pro 13" с двумя портами Thunderbolt 2019

Перед началом этой процедуры необходимо отключить функцию Авто Включение вашего Mac. Авто Включение включает ваш Mac при открытии крышки и может быть случайно активировано во время разборки. Используйте это руководство или следуйте сокращенным инструкциям ниже, чтобы отключить Авто Включение. Эта команда может не работать на всех Mac.

Включите ваш Mac и запустите Терминал.

Скопируйте и вставьте следующую команду (или введите ее точно) в Терминале:

sudo nvram AutoBoot=%00

Нажмите [return]. Если появится запрос, введите ваш пароль администратора и снова нажмите [return]. Примечание: Ваша клавиша возврата может также быть обозначена как ⏎ или "enter."

Теперь вы можете безопасно выключить ваш Mac и открыть нижнюю панель, не опасаясь случайного включения.

Когда ваш ремонт завершен и ваш Mac успешно собран, снова включите Авто Включение с помощью следующей команды:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите ваш MacBook. Закройте экран и положите его на мягкую поверхность, экраном вниз.

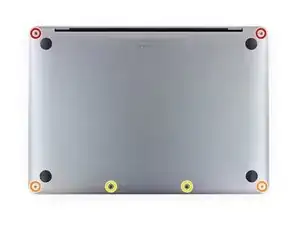

Используйте отвертку P5 Pentalobe, чтобы удалить шесть винтов, крепящих нижнюю панель:

Два винта по 6.2 мм

Два винта по 5.3 мм

Два винта по 3.4 мм

Во время этого ремонта следите за каждым винтом и убедитесь, что он возвращается точно на свое место, чтобы избежать повреждения вашего устройства.

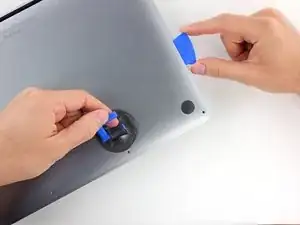

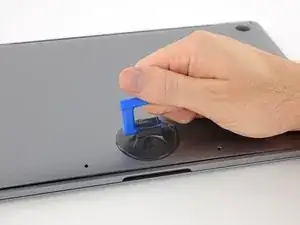

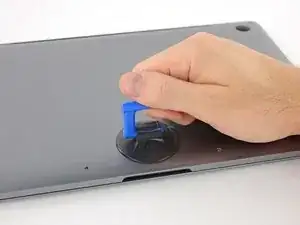

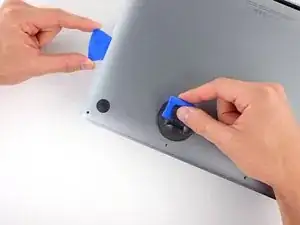

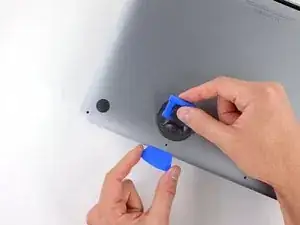

Прикрепите ручку присоски к нижней панели в районе переднего центра MacBook Pro.

Поднимите ручку присоски, чтобы создать небольшое расстояние между нижней панелью и шасси.

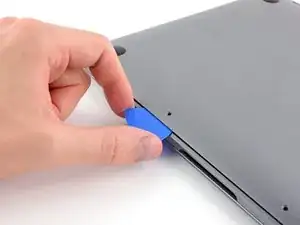

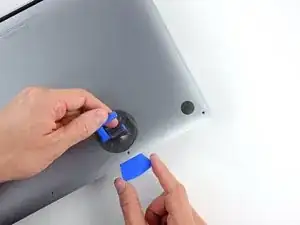

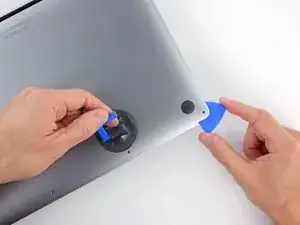

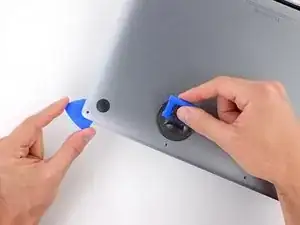

Вставьте один угол открывающей лопатки в пространство между нижней панелью и шасси.

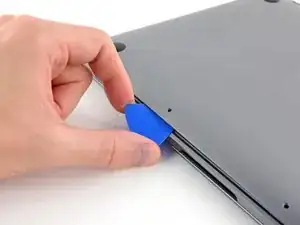

Проводите открывающей лопаткой вокруг ближайшего угла и наполовину вверх по боковой стороне корпуса.

Это освободит первый из скрытых зажимов, удерживающих нижнюю панель к шасси. Вы должны почувствовать и услышать, как зажим освобождается.

Повторите предыдущий шаг на противоположной стороне, проводя открывающей лопаткой под нижней панелью и вверх по боковой стороне, чтобы освободить второй зажим.

Снова вставьте свою открывающую лопатку под передний край нижней панели, рядом с одним из двух центральных отверстий для винтов.

Дайте лопатке резкий поворот, чтобы освободить третий зажим, удерживающий нижнюю панель к шасси.

Повторите эту процедуру рядом с другим из двух центральных отверстий для винтов, освободив четвертый зажим.

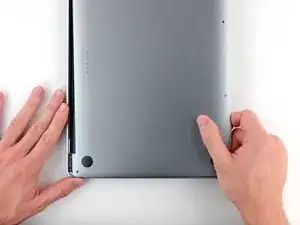

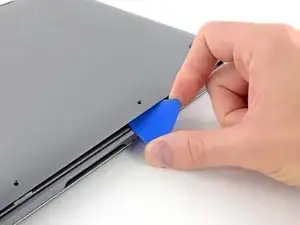

Тяните нижнюю панель сильно к передней части MacBook (в сторону от области петли), чтобы разделить последний зажим, удерживающий нижнюю панель.

Может помочь сначала потянуть за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться много силы.

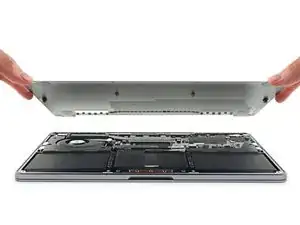

Удалите нижнюю панель.

Чтобы заново установить нижнюю панель:

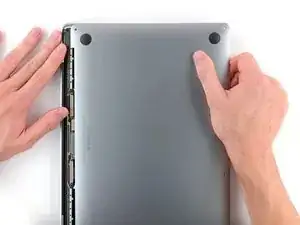

Установите ее на место и выровняйте скользящие зажимы рядом с петлей дисплея. Нажмите вниз и сдвиньте крышку к петле. Она должна перестать двигаться, когда зажимы зацепятся.

Когда скользящие зажимы полностью зацеплены и нижняя панель выглядит правильно выровненной, сильно нажмите на нижнюю панель, чтобы зацепить четыре скрытых зажима снизу. Вы должны почувствовать и услышать, как они щелкают на месте.

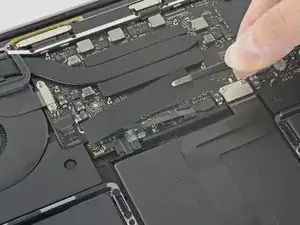

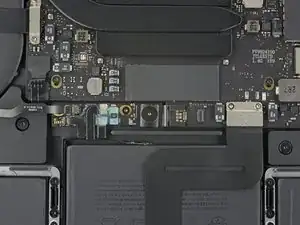

Аккуратно поднимите большой кусок скотча, покрывающий разъем батареи, на краю материнской платы, ближайшем к батарее.

Удалите скотч.

Аккуратно отогните маленький кусочек скотча, закрывающий разъем данных платы батареи.

Скотч интегрирован в шлейф и не отсоединится полностью. Просто отогните его достаточно, чтобы получить доступ к разъему.

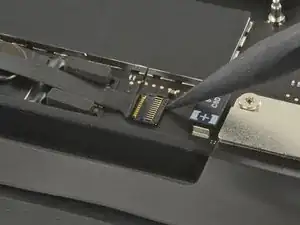

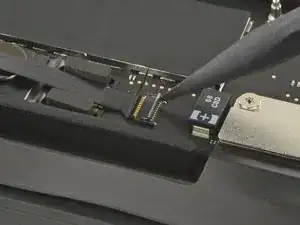

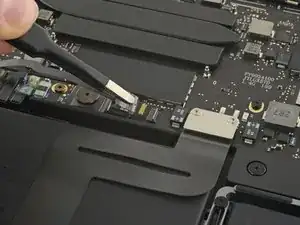

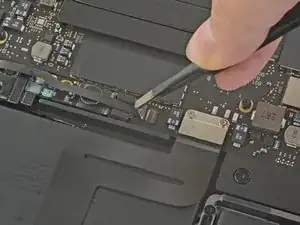

Используйте кончик лопатки, чтобы поднять небольшой черный зажим, удерживающий кабель в разъеме.

Зажимы на разъемах ZIF хрупкие, поэтому будьте осторожны при использовании кончика лопатки.

Отключите кабель передачи данных платы батареи, выдвинув его из разъема.

Выдвигайте параллельно логической плате в направлении кабеля.

Сложите кабель передачи данных платы батареи обратно и уберите его подальше.

Если Вы заменяете батарею, Вам может понадобиться полностью удалить и перенести этот кабель на новую батарею. Отключите оба конца и аккуратно удалите кабель. Во время установки будьте осторожны, чтобы не установить его вверх ногами или задом наперед — обратите внимание на ориентацию на фотографиях.

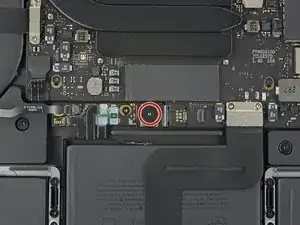

Используйте отвертку Torx T5, чтобы удалить секущий винт диаметром 3.7 мм, крепящий разъем питания батареи.

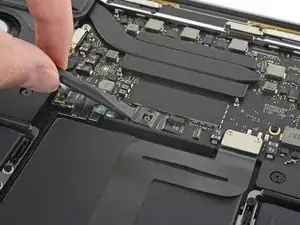

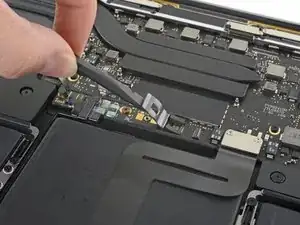

Используйте лопатку, чтобы аккуратно поднять разъем питания батареи, отключая батарею.

Поднимайте разъем так, чтобы он оставался отделенным от своего разъема.

Если он случайно соприкоснется в процессе ремонта, это может повредить Ваш MacBook Pro.

Используйте отвертку Torx T5, чтобы удалить два винта диаметром 1.9 мм, крепящих кронштейн разъема кабеля трекпада.

Удалите кронштейн разъема кабеля трекпада.

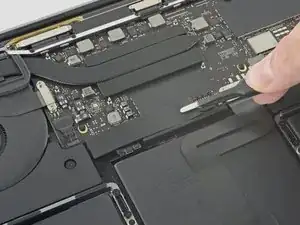

Используйте лопатку, чтобы отключить шлейф трекпада, аккуратно поднимая его разъем вертикально от логической платы.

Подготовьте iOpener и положите его на шлейф трекпада на минуту, чтобы размягчить клей, удерживающий шлейф трекпада на верхней части батареи.

Если у Вас нет iOpener, используйте фен, чтобы разогреть кабель. Кабель должен быть теплым, но не слишком горячим для касания. Будьте осторожны, чтобы не перегреть батарею.

Осторожно отклейте шлейф трекпада от батареи и уберите его подальше.

Не сгибайте и не рвите кабель.

Используйте отвертку Torx T5, чтобы удалить десять винтов, крепящих сборку трекпада:

Два винта диаметром 4.3 мм

Восемь винтов диаметром 5.8 мм

Удалите сборку трекпада.

Вам нужно будет немного приоткрыть дисплей, чтобы удалить трекпад.

Будьте осторожны, чтобы пропустить шлейф трекпада через корпус MacBook Pro, не зацепив его.

Обязательно не потеряйте шесть маленьких шайб (две круглыми и четыре прямоугольными), которые находятся на нижней стороне трекпада.

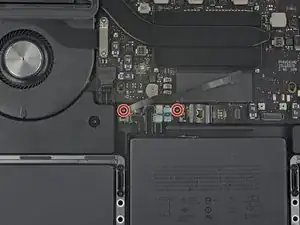

Используйте отвертку Torx T5, чтобы удалить два винта диаметром 3.1 мм, крепящих плату батареи.

Эти винты находятся под кабелем передачи данных плата батареи. Возможно, вам потребуется аккуратно перемещать кабель из стороны в сторону, чтобы добраться до каждого винта.

На каждом винте может быть наклейка-индикатор повреждения водой сверху. Если так, снимите ее с помощью пинцета и отложите в сторону перед тем, как удалить винт.

Плата батареи прочно прикреплена к батарее. Убедитесь, что у нее достаточно свободного пространства, чтобы выйти вместе с батареей, не зацепляя другие компоненты.

Вставьте плоский край лопатки под плату батареи со стороны, ближайшей к логической плате.

Поднимите плату батареи под углом около 45 градусов. При необходимости поднимите разъем питания батареи, чтобы дать плате батареи дополнительную свободу.

Удалитель жидкого клея, предоставленный в вашем наборе, может повредить антибликовое покрытие дисплея вашего MacBook Pro.

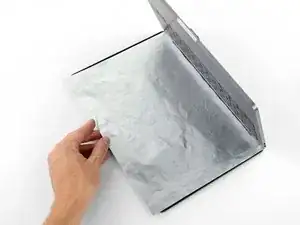

Чтобы защитить ваш дисплей, положите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его там, пока вы работаете.

Кроме того, положите впитывающее полотенце прямо под областью трекпада, чтобы впитать излишки удалителя клея.

Теперь, когда Ваш MacBook Pro полностью подготовлен, пришло время подготовить себя.

Удалитель клея iFixit содержит ацетон, легкий раздражитель кожи и глаз.

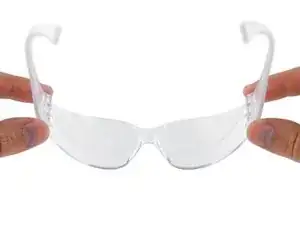

Используйте защитные очки при работе с удалителем клея. (Защитные очки входят в ваш набор.)

Не надевайте контактные линзы без защиты для глаз.

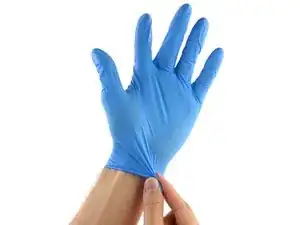

Защитные перчатки также включены в ваш набор. Если вы беспокоитесь о возможном раздражении кожи, наденьте перчатки прямо сейчас.

Снимите черный резиновый заглушку с бутылки с удалителем клея.

Поверните, чтобы ослабить или снять крышку бутылки перед тем, как отрезать кончик аппликатора.

Это откроет бутылку и позволит давлению выровняться перед тем, как вы отрежете кончик аппликатора. Если вы пропустите этот шаг, удалитель клея может неожиданно разбрызгаться при разрезании.

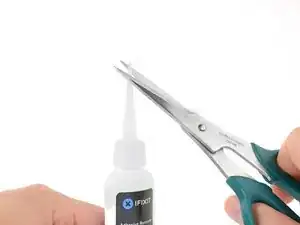

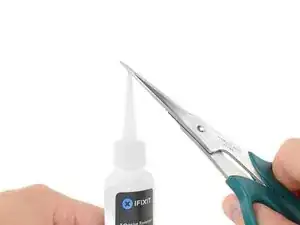

Используйте ножницы, чтобы отрезать запечатанный кончик аппликатора.

Обрезка близко к узкому кончику даст вам лучший контроль, чтобы вы могли наносить удалитель клея небольшими порциями.

Поверните и надежно закройте крышку бутылки перед тем, как продолжить.

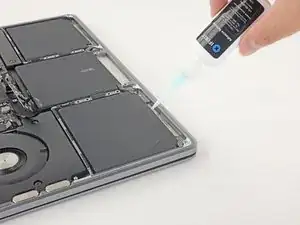

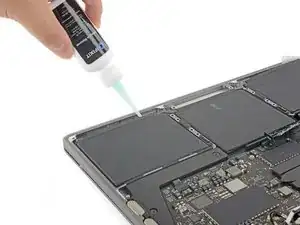

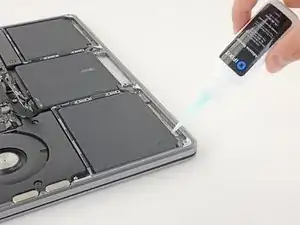

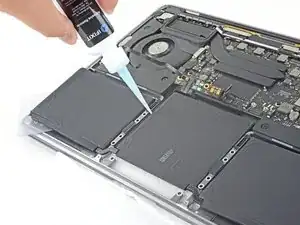

Нанесите несколько капель растворителя для клея под передний край аккумуляторной ячейки, находящейся ближе всего к вентилятору.

Вам не нужно использовать слишком много. Маленький флакон содержит более чем в два раза больше растворителя, чем нужно для удаления всех аккумуляторных ячеек.

Наклоните передний край вашего MacBook Pro под небольшим углом, чтобы жидкий растворитель для клея стекал под аккумуляторную ячейку.

Подождите 2-3 минуты, прежде чем перейти к следующему шагу, чтобы дать растворителю время для работы.

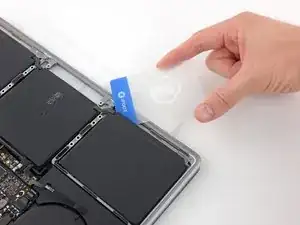

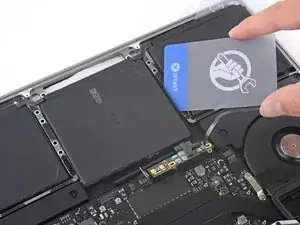

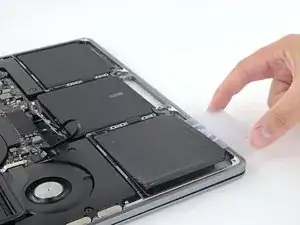

После 2-3 минут аккуратно проведите пластиковую карточку под краем аккумуляторной ячейки, куда вы нанесли растворитель.

Возможно, будет полезно аккуратно повернуть карточку, чтобы открыть незначительный зазор между аккумуляторной ячейкой и корпусом MacBook Pro.

Осторожно продвиньте карточку глубже под аккумуляторную ячейку, чтобы разрушить клей, содержащий её на месте.

Это не должно требовать больших усилий — растворитель делает большую часть работы. Если вам не удаётся просунуть карточку под аккумуляторную ячейку, нанесите немного больше растворителя, как указано выше, и подождите 2-3 минуты, прежде чем пробовать снова.

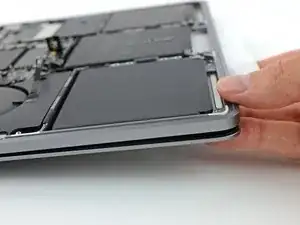

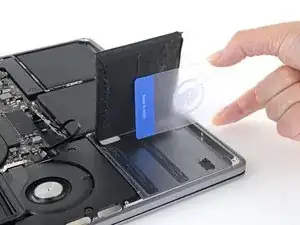

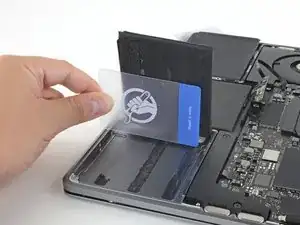

Поверните карточку, чтобы поднять аккумуляторную ячейку до полного отделения от алюминиевого корпуса.

Не пытайтесь полностью удалить аккумуляторную ячейку пока — она всё еще прикреплена к оставшимся ячейкам.

Временно оставьте пластиковую карточку под аккумуляторной ячейкой.

Это предотвратит повторное приклеивание ячейки к корпусу, пока вы работаете над отделением оставшихся ячеек.

Повторите предыдущие шесть шагов, чтобы отделить другую внешнюю аккумуляторную ячейку на противоположной стороне.

Чтобы отделить центральную аккумуляторную ячейку, поднимите задний край MacBook Pro и подложите под него подвесной блок из пены или книгу, чтобы растворитель стекал от логической платы.

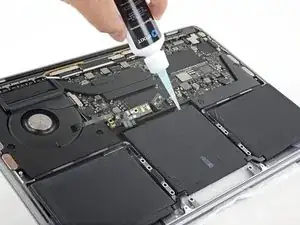

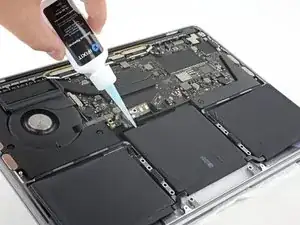

Нанесите несколько капель растворителя вдоль заднего края аккумуляторной ячейки.

Выемки в алюминиевом корпусе между центральной аккумуляторной ячейкой и трекпадом могут помешать растворителю полностью стекать под аккумулятор.

Чтобы компенсировать это, нанесите несколько дополнительных капель растворителя вдоль каждой стороны центральной аккумуляторной ячейки.

Подождите 2-3 минуты, прежде чем переходить к следующему шагу.

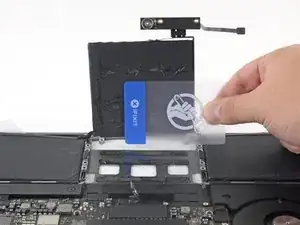

Просуньте пластиковую карточку под один из боковых краев центральной аккумуляторной ячейки.

Старайтесь держать карточку подальше от логической платы, чтобы не повредить нежные компоненты.

Возможно, будет полезно аккуратно повернуть карточку, чтобы открыть небольшой зазор между аккумуляторной ячейкой и корпусом MacBook Pro.

Используйте карточку, чтобы поднять аккумуляторную ячейку до полного отделения от алюминиевого корпуса.

Поднимите и удалите аккумулятор.

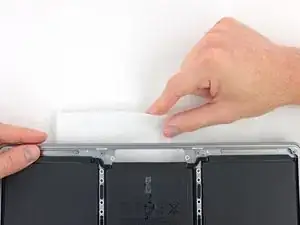

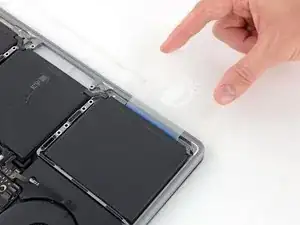

Перед установкой нового аккумулятора удалите весь старый клей с корпуса MacBook Pro.

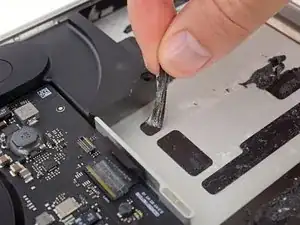

С небольшим везением вы сможете медленно вытащить каждый кусок клея пальцами.

В противном случае намочите каждую полоску клея небольшим количеством растворителя на 2-3 минуты, а затем соскребите её пластиковым инструментом. Это может занять немало времени, так что будьте терпеливы.

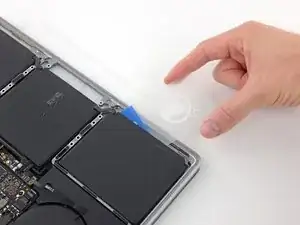

Вытрите все оставшиеся следы растворителя и дайте вашему MacBook Pro некоторое время для просушки.

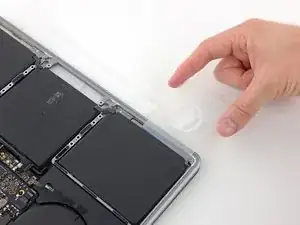

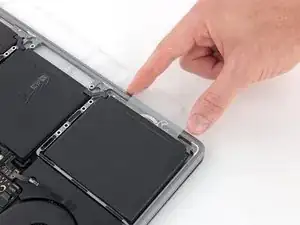

Замена аккумулятора, включенная в ваш комплект iFixit, уже содержит предустановленный клей. Тщательно проверьте совместимость и выравнивание аккумулятора перед снятием пленки, покрывающей клей, а затем плотно прижмите каждую ячейку на место. Если на новом аккумуляторе есть дополнительные пленки/защитные покрытия, которые отсутствовали на вашем оригинальном аккумуляторе, удалите их сейчас.

Калибруйте установленные аккумулятор: зарядите его до 100%, и продолжайте зарядку еще как минимум 2 часа. Отсоедините и используйте его в обычном режиме, чтобы разрядить аккумулятор. Когда увидите предупреждение о низком уровне заряда, сохраните свою работу и оставьте ноутбук включенным до тех пор, пока он не перейдёт в спящий режим из-за низкого заряда. Подождите как минимум 5 часов, затем зарядите ноутбук без перерывов до 100%.

Если вы заметите какое-либо необычное поведение или проблемы после установки нового аккумулятора, возможно, вам потребуется сбросить SMC вашего MacBook Pro.
