Замена блока питания iMac Intel 20" EMC 2133 и 2210

Верните работоспособность iMac, заменив блок питания.

Шаг 1

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Шаг 2

Стеклянная панель закреплена на передней раме четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы прикрепить присоску, поставьте её подвижную ручку параллельно поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не держатся, попробуйте очистить стеклянную панель и присоски с помощью мягкого растворителя, например Windex.

Шаг 3

Аккуратно поднимите стеклянную панель строго вверх от iMac.

По периметру стеклянной панели расположены направляющие штифты. Чтобы не сломать их, поднимайте панель только строго вертикально.

Особо тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед установкой — любые отпечатки пальцев или пыль, остающиеся внутри, будут хорошо видны при включённом экране. Хороший способ сохранить чистоту — положить стекло внутренней стороной вниз на свежую поверхность из алюминиевой фольги.

Шаг 4

Снимите следующие 12 винтов, фиксирующих переднюю раму к задней панели:

Восемь винтов Torx T8, 13 мм.

Четыре винта Torx T8, 25 мм.

Шаг 5

Поместите руки на верхние углы рамы (по бокам) и, начав сверху, приподнимите раму на 2-3 см от корпуса. После этого можно отсоединить нижнюю часть рамы (модули памяти препятствуют отсоединению нижней части рамы в первую очередь). При сборке начинайте с нижней части рамы.

На верхней части рамы находится микрофон, подключённый к плате логики. Аккуратно поднимайте раму, чтобы не повредить провода или разъём микрофона случайным натяжением кабеля.

На данном этапе можно либо отключить кабель микрофона и снять раму, либо оставить микрофон подключённым и положить раму на рабочую поверхность или корпус Mac.

Чтобы полностью отсоединить раму: отключите разъём кабеля микрофона, при необходимости сняв ленту.

Чтобы оставить подключённой: оставьте кабель микрофона подключённым к плате логики и поместите раму «над» корпусом, используя кабель микрофона как шарнир.

Если микрофон остаётся подключённым к корпусу, следите, чтобы случайно не повредить микрофон или плату логики, задев свободную раму.

Шаг 6

При сборке рамы:

обязательно уложите кабель и разъём микрофона в пустое пространство рядом с платой камеры.

Аккуратно протяните разъём и кабель микрофона через прорезь длиной около 2,5 см справа от камеры iSight. После правильной установки рамы аккуратно подтолкните разъём и кабель микрофона внутрь рамы через эту прорезь.

Шаг 7

Вытяните разъём датчика температуры ЖК-дисплея строго вверх из его гнезда на плате логики.

При необходимости освободите кабель датчика температуры ЖК-дисплея из-за платы логики.

При снятии ЖК-дисплея проверьте расположение кабеля датчика температуры. При повторной установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамы.

Шаг 8

Снимите два винта Torx T6, 5,3 мм, фиксирующих разъём кабеля данных дисплея на плате логики.

Шаг 9

Используйте прикреплённую чёрную язычок, чтобы оттянуть разъём кабеля данных дисплея от платы логики.

Шаг 10

Снимите восемь винтов Torx T8, 12 мм, фиксирующих панель дисплея к задней панели.

В зависимости от состояния ключа, бит T9 может подойти лучше.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

Шаг 11

При поднятой панели дисплея отключите четыре кабеля инвертера.

При повторной установке разместите четыре разъёма кабелей инвертера в зазорах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно прилегала.

При сборке порядок подключения кабелей инвертера взаимозаменяем в каждом разъёме.

Если вы заменяете жёсткий диск и у вас есть помощь, можно добраться и извлечь диск, не отключая ничего, кроме датчика температуры ЖК и разъёма дисплея на предыдущем шаге, оставив ЖК-панель в приподнятом положении.

Шаг 12

Несколько следующих шагов требуют, чтобы ваши руки были в непосредственной близости от открытой поверхности блока питания. Не касайтесь поверхности блока питания, чтобы избежать удара высоким напряжением от больших конденсаторов, подключённых к плате.

Снимите четыре винта Torx T10, фиксирующих блок питания к задней панели.

Два винта Torx T10 с мелкой резьбой, 7 мм

Два винта Torx T10 с крупной резьбой, 7 мм

Шаг 13

Немного отклоните верхний край блока питания от задней панели.

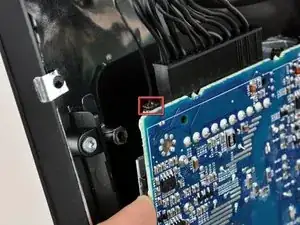

Одножильный разъём в верхнем левом углу блока питания небольшой и плотно зафиксирован в гнезде, поэтому удалить его непросто. Во время отсоединения убедитесь, что тянете только за разъём, поскольку тянуть за кабель крайне нежелательно — это приведёт к его повреждению.

Одножильный провод, показанный на первом изображении, подключается к датчику температуры блока питания. Если после установки появятся проблемы с температурой блока питания, в первую очередь проверьте это соединение.

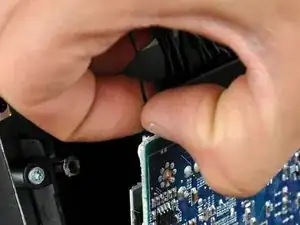

Захватите разъём ногтями большого и указательного пальцев и потяните его вверх, к верхней части iMac, чтобы отсоединить от блока питания.

Шаг 14

Поверните блок питания в сторону оптического привода.

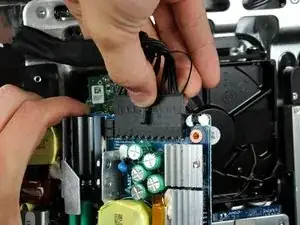

Отсоедините кабель постоянного тока, одновременно нажав на фиксатор и потянув разъём из гнезда.

Во время отсоединения может оказаться полезно слегка пошевелить разъём.

Шаг 15

Отсоедините кабель подачи переменного тока, одновременно сжав фиксатор кабеля и потянув разъём из гнезда.

Завершение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
