Замена термодатчика оптического привода iMac Intel 20" EMC 2133 и 2210
Используйте это руководство для замены термодатчика оптического привода.
Шаг 1

Ослабьте один винт с крестообразным шлицем в центре сервисной крышки.
Этот винт зафиксирован в сервисной крышке.
Снимите сервисную крышку с iMac.
Шаг 2

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.
Прикрепите две присоски к противоположным углам стеклянной панели.
Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Лёгким прижатием присоски к стеклу поднимите подвижную ручку до положения параллельно другой ручке.
Если присоски не держатся, попробуйте очистить и стеклянную панель, и присоску мягким растворителем, например Windex.
Шаг 3

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.
Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не сломать эти штифты, при снятии обязательно тяните только вертикально вверх.
Тщательно очистите ЖК-панель и внутреннюю сторону стеклянной панели перед установкой, поскольку любые отпечатки пальцев или пылинки, попавшие внутрь, будут заметны при включённом дисплее. Размещение стекла лицевой стороной вниз на чистой поверхности из фольги — хороший способ сохранить его чистым.
Шаг 4

Снимите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:
Восемь винтов T8 Torx длиной 13 мм.
Четыре винта T8 Torx длиной 25 мм.
Шаг 5

Положите руки на верхние углы рамки (сбоку) и поднимите рамку на 2–3 см от корпуса, работая сверху. После этого можно также отвести нижнюю часть рамки (модули памяти не позволят нижней части рамки отстегнуться первой). При сборке начинайте с нижней части рамки.
В верхней части рамки расположен микрофон, подключённый к логической плате. Поднимайте рамку осторожно, чтобы не повредить проводку или разъём микрофона, случайно не натянув кабель.
На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель прикреплённым и положить рамку на рабочую поверхность или шасси Mac.
Чтобы полностью отсоединить рамку: отсоедините разъём кабеля микрофона, при необходимости сняв ленту.
Чтобы оставить его прикреплённым, оставьте кабель микрофона подключённым к логической плате и поместите рамку «над» шасси, чтобы кабель микрофона выполнял функцию петли.
Если вы оставляете микрофон подключённым к шасси, убедитесь, что вы случайно не повредите микрофон или логическую плату, ударившись о болтающуюся рамку.
Шаг 6

При сборке рамки:
убедитесь, что кабель и разъём микрофона уложены в пустое пространство рядом с платой камеры.
Осторожно проведите разъём микрофона и кабели через слот длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно вставьте разъём и кабель микрофона в рамку через этот слот.
Шаг 7

Отсоедините разъём термодатчика температуры ЖК-панели, потянув его прямо вверх из гнезда на логической плате.
При необходимости выведите кабель термодатчика ЖК-панели из-за задней стороны логической платы.
При снятии ЖК-панели проверьте прокладку кабеля термодатчика. При установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.
Шаг 8

Снимите два винта T6 Torx длиной 5,3 мм, которые крепят кабель данных дисплея к логической плате.
Шаг 9

Используйте прикреплённую чёрную язычок, чтобы оттянуть разъём кабеля данных дисплея от логической платы.
Шаг 10

Снимите восемь винтов T8 Torx длиной 12 мм, крепящих панель дисплея к задней части корпуса.
В зависимости от состояния вашей отвёртки бит T9 Torx может подходить лучше.
Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.
Шаг 11

Держа панель дисплея приподнятой, отсоедините четыре кабеля инвертора.
При установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно прилегала.
При сборке порядок кабелей инвертора взаимозаменяем внутри каждого разъёма.
Если вы заменяете жёсткий диск и у вас есть помощник, возможно добраться до диска и снять его, не отсоединяя ничего, кроме разъёма термодатчика ЖК и разъёма дисплея, оставив ЖК-панель в приподнятом положении.
Шаг 12

При необходимости снимите кусочки ленты, которыми приклеены кабели термодатчиков жёсткого диска/оптического привода к iMac.
Шаг 13

Отсоедините разъём термодатчика оптического привода от логической платы, потянув разъём к верхней части iMac.
При снятии этого разъёма удобно использовать большие пальцы, чтобы сжать ушки по обеим сторонам разъёма в направлении верхней части iMac.
Шаг 14

Снимите два мелко нарезных винта T10 Torx длиной 7 мм, крепящих оптический привод к задней части корпуса.
Шаг 15

Поднимите свободный конец оптического привода немного вверх из задней панели корпуса.
Удалите два винта Torx T6 длиной 3.5 мм, крепящие разъем оптического привода к самому приводу.
Шаг 16

Вставьте плоский конец лопатки между разъемом оптического привода и корпусом привода.
Поверните лопатку, чтобы отсоединить разъем от оптического привода.
Возможно, потребуется работать с разных сторон разъема, пока он не будет отключен.
Шаг 17

Поднимите оптический привод из задней панели корпуса и оттяните его от боковой стороны задней панели, чтобы освободить полосу экранирующей ленты, прикрепленную к его поверхности.
Датчик температуры оптического привода по‑прежнему прикреплен к нижней стороне привода.
Шаг 18

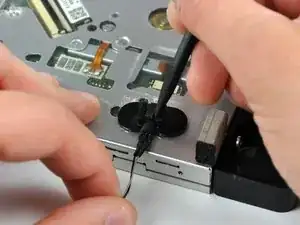

Чтобы снять датчик температуры оптического привода, используйте кончик лопатки, чтобы приподнять центральный язычок кронштейна датчика, одновременно слегка натягивая кабель датчика температуры.

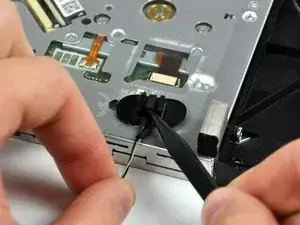

Если ваш датчик температуры приклеен к оптическому приводу, используйте плоский конец лопатки, чтобы оторвать кронштейн датчика от клея, удерживающего его на приводе.
Если клей отказывается держаться при повторной установке, нанесите двустороннюю ленту на нижнюю сторону двух плоских ушек кронштейна датчика температуры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
