Замена вентилятора оптического привода iMac Intel 20" EMC 2133 и 2210

Поддерживайте температуру в норме, заменив неисправный вентилятор оптического привода.

Шаг 1

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Шаг 2

Стеклянная панель закреплена на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы прикрепить присоски, которые мы продаём, сначала расположите присоску с подвижной ручкой параллельно лицевой поверхности стекла. Лёгким прижимом удерживая присоску к стеклу, поднимите подвижную ручку до параллельного положения с другой ручкой.

Если присоски не прилипают, попробуйте очистить и стекло, и присоску мягким растворителем, например Windex.

Шаг 3

Аккуратно потяните стеклянную панель прямо вверх, отделяя её от iMac.

Стеклянная панель имеет несколько позиционирующих штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю поверхность стеклянной панели перед установкой, так как отпечатки пальцев или пыль, оставшиеся внутри, будут заметны при включённом дисплее. Размещение стекла лицевой стороной вниз на чистой поверхности из алюминиевой фольги — хороший способ сохранить его чистым.

Шаг 4

Снимите следующие 12 винтов, фиксирующих переднюю рамку к задней панели:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Шаг 5

Поместите руки у верхних углов рамки (сбоку) и поднимите рамку на 2–3 см от корпуса, работая от верха. После этого можно также отстегнуть низ рамки (модули памяти предотвратят отсоединение низа рамки первыми). При повторной сборке начните с низа рамки.

В верхней части рамки расположен микрофон, подключённый к логической плате. Поднимайте рамку аккуратно, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и удалить рамку, либо оставить кабель подключённым и положить рамку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить рамку: отсоедините разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к логической плате и разместите рамку «над» шасси, чтобы кабель микрофона выполнял функцию петли.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы не повредить микрофон или логическую плату, случайно ударив по болтающейся рамке.

Шаг 6

При повторной сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в свободное пространство рядом с платой камеры.

Аккуратно проведите разъём и кабели микрофона через слот длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно продвиньте разъём и кабель микрофона в рамку через этот слот.

Шаг 7

Отсоедините разъём датчика температуры ЖК-экрана, потянув его прямо вверх из гнезда на логической плате.

При необходимости выведите кабель датчика температуры ЖК-экрана из-за логической платы.

При снятии ЖК-панели проверьте расположение кабеля датчика температуры ЖК. При установке дисплея убедитесь, что этот кабель не препятствует установке одного из нижних винтов передней рамки.

Шаг 8

Снимите два винта T6 Torx длиной 5,3 мм, фиксирующих кабель передачи данных дисплея к логической плате.

Шаг 9

С помощью прикреплённой чёрной лепестковой ленты потяните разъём кабеля передачи данных дисплея от логической платы.

Шаг 10

Снимите восемь винтов T8 Torx длиной 12 мм, фиксирующих панель дисплея к задней панели.

В зависимости от состояния вашей отвёртки, бит T9 Torx может подходить лучше.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

Шаг 11

При поднятой панели дисплея отсоедините четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, закреплёнными на задней панели, чтобы панель дисплея села заподлицо.

При сборке порядок подключения кабелей инвертора взаимозаменяем в пределах каждого гнезда.

Если вы заменяете жёсткий диск и у вас есть помощник, можно дотянуться и извлечь диск, не отсоединяя ничего, кроме кабеля датчика температуры ЖК и разъёма дисплея на предыдущем этапе, при условии что ЖК находится в приподнятом положении.

Шаг 12

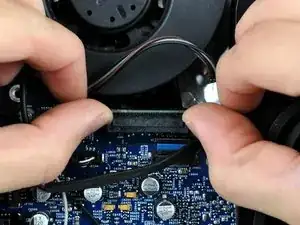

Отсоедините разъём кабеля вентилятора оптического привода, потянув его прямо вверх из гнезда на логической плате.

Шаг 13

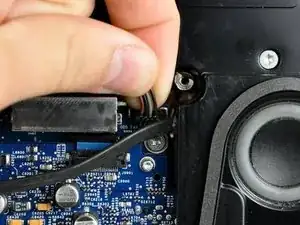

Используйте плоский конец лопатки, чтобы поддеть зажим кабеля оптического привода вверх и отжать его от разъёма оптического привода.

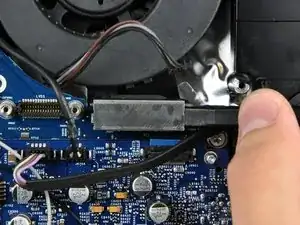

Снимите зажим кабеля оптического привода с логической платы.

При повторной установке убедитесь, что две выступающие выступы на нижнем крае зажима кабеля оптического привода входят в соответствующие вырезы на нижней стороне гнезда оптического привода.

Шаг 14

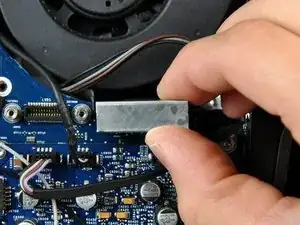

Толкните разъём кабеля оптического привода в направлении верхней части iMac, чтобы отсоединить его от логической платы.

Шаг 15

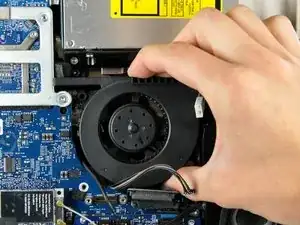

Вынимайте вентилятор оптического привода из задней части корпуса, осторожно, чтобы не сломать разъём кабеля оптического привода.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
