Замена батарейки PRAM в iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт с крестообразным шлицем в центре дверцы доступа.

Этот винт зафиксирован в дверце доступа.

Снимите дверцу доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Держая присоску легким нажатием на стекло, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем, например Windex.

Осторожно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не оторвать эти штифты от стекла, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю сторону стеклянной панели перед повторной установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее. Размещение стекла лицевой стороной вниз на свежем листе алюминиевой фольги — хороший способ сохранить его чистым.

Удалите следующие 12 винтов, которые крепят переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Разместите руки у верхних углов рамки (сбоку) и поднимите рамку на 2–3 см от корпуса, работая сверху. После этого вы также сможете отстегнуть нижнюю часть рамки (модули памяти будут мешать нижней части рамки отделиться первой). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Осторожно приподнимайте рамку, чтобы не повредить проводку или разъём микрофона при случайном натяжении кабеля.

На этом этапе вы можете либо отключить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или корпус Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости снимите скотч.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к плате логики и разместите рамку над корпусом, чтобы кабель микрофона служил петлёй.

Если вы оставляете микрофон подключённым к корпусу, убедитесь, что случайно не повредите микрофон или плату логики, ударившись о свободную рамку.

При сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в пустое пространство рядом с платой камеры.

Осторожно проведите разъём и кабели микрофона через щель длиной примерно 2,5 см справа от камеры iSight. После того как рамка правильно установлена, аккуратно вставьте разъём и кабель микрофона в рамку через эту щель.

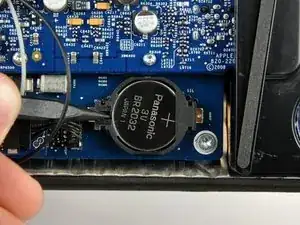

Используйте кончик лопатки, чтобы отжать батарейку PRAM из её держателя.
