Замена кабеля данных оптического привода iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт с крестообразным шлицем в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке и не вынимается полностью.

Снимите сервисную крышку с iMac.

Стеклянная панель крепится к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы установить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски отказываются держаться, попробуйте очистить и стеклянную панель, и присоску мягким растворителем, например средством для стекол.

Осторожно потяните стеклянную панель вертикально вверх, снимая её с iMac.

По периметру стеклянной панели находятся несколько установочных штырей. Чтобы не сломать эти штыри, при снятии тяните панель только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стекла перед повторной установкой, так как любые отпечатки пальцев или пыль будут заметны при включённом дисплее. Положить стекло внутренней стороной вниз на свежий лист фольги — хороший способ сохранить его чистым.

Удалите следующие 12 винтов, удерживающих переднюю рамку на задней крышке:

Восемь 13 мм винтов Torx T8.

Четыре 25 мм винта Torx T8.

Разместите руки у верхних углов рамки (по бокам) и поднимите рамку на 2–3 см от корпуса, работая от верхней части. После этого можно также отстегнуть нижнюю часть рамки (модули памяти будут препятствовать первому отхождению нижней части рамки). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Поднимайте рамку осторожно, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отключить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить рамку подключённой, оставьте кабель микрофона подключённым к плате логики и расположите рамку «над» шасси, чтобы кабель микрофона выполнял роль шарнира.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы не повредить микрофон или плату логики, случайно не ударившись о свисающую рамку.

При повторной установке рамки:

убедитесь, что кабель и разъём микрофона уложены в пустоту рядом с платой камеры.

Осторожно проведите разъём и провода микрофона через прорезь длиной примерно 2,5 см справа от камеры iSight. После правильной установки рамки аккуратно вставьте разъём и кабель микрофона внутрь рамки через эту прорезь.

Вытяните разъём датчика температуры ЖК-прессматериала строго вверх из его гнезда на плате логики.

При необходимости выведите кабель датчика температуры ЖК-прессматериала из-под платы логики.

При снятии ЖК-панели проверьте прокладку кабеля датчика температуры ЖК. При установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Удалите два винта 5,3 мм Torx T6, фиксирующих кабель данных дисплея на плате логики.

Используйте прикреплённую чёрную ленту, чтобы оттянуть разъём кабеля данных дисплея от платы логики.

Снимите восемь винтов 12 мм Torx T8, крепящих панель дисплея к задней крышке.

В зависимости от состояния вашей отвёртки, бит Torx T9 может подходить лучше.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

При поднятой панели дисплея отключите четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея села заподлицо.

При сборке порядок подключения кабелей инвертора можно менять в пределах каждого разъёма.

Если вы меняете жёсткий диск и у вас есть помощник, можно достать диск, не отключая ничего, кроме разъёма датчика температуры ЖК и разъёма дисплея на предыдущем шаге, при условии, что ЖК-панель зафиксирована в приподнятом положении.

Отключите разъём кабеля левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём параллельно плоскости платы логики.

Выведите кабель левого динамика из канала вентилятора CPU. Продолжите полностью вывести кабель под нижней частью ИК-платы и радиатора.

Отключите кабель датчика температуры окружающей среды, потянув его разъём вертикально вверх с платы логики.

При необходимости отведите кабель датчика температуры окружающей среды от под кабелей кнопки питания.

Удалите один 28 мм винт Torx T10, крепящий левый динамик к задней крышке.

Поднимите левый динамик вверх и извлеките из задней крышки. Не пытайтесь сдвинуть динамик, так как под верхним концом корпуса динамика находится пластиковый фиксатор, который удерживает его на месте.

Отключите разъёмы кнопки питания и вентилятора ЦП, подняв их прямо вверх с платы логики.

Отключите кабель данных SATA от платы логики, аккуратно потянув его прямо от разъёма.

Разъём SATA на большинстве iMac склонен заедать в своём гнезде на плате логики. Если у вас возникают трудности с отсоединением кабеля SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между разъёмом SATA и его гнездом и поверните вал лопатки, чтобы безопасно разъединить две части.

Вытяните кабель данных SATA из канавки на плате логики и отложите его в сторону у левого края задней крышки.

Отключите кабель питания постоянного тока, одновременно нажав обе фиксирующие скобы и потянув разъём от гнезда на плате логики.

После того как обе фиксирующие скобы пройдут удерживающие язычки, будет полезно сдвинуть их в сторону левого края iMac одной рукой, одновременно тянув корпус разъёма другой рукой.

Используйте плоский конец лопатки, чтобы поддеть оба разъёма антенн AirPort и отсоединить их от платы AirPort.

Отодвиньте обе антенны AirPort к нижнему краю iMac, чтобы они не мешали плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и отсоединить его от платы Bluetooth.

Тяните разъём кабеля камеры прямо вверх, чтобы извлечь его из разъёма на плате логики.

Тяните разъём кабеля правого динамика прямо вверх, чтобы извлечь его из разъёма на звуковой плате.

Удалите один 12 мм винт Torx T10, крепящий правый динамик к задней крышке.

Поднимите правый динамик вверх и извлеките из задней крышки, чтобы освободить пластиковые фиксирующие штифты под ним.

Поднимите разъём вентилятора оптического привода прямо вверх, чтобы извлечь его из разъёма на плате логики.

Используйте плоский конец лопатки, чтобы поддеть защёлку кабеля оптического привода и отжать её от разъёма оптического привода.

Снимите защёлку кабеля оптического привода с платы логики.

При повторной установке убедитесь, что две выступающие точки на нижнем крае защёлки кабеля оптического привода входят в два гнезда на нижней стороне гнезда оптического привода.

Толкните разъём кабеля оптического привода в направлении верхней части iMac, чтобы отсоединить его от платы логики.

Поднимите разъём кабеля микрофона прямо вверх, чтобы извлечь его из разъёма на звуковой плате.

При повторной установке убедитесь, что кабель микрофона проходит между вентилятором оптического привода и опорой платы. Если кабель проложен с другой стороны опоры, он окажется слишком коротким для подключения.

При необходимости удалите кусок ленты, фиксирующий кабели датчика температуры и вентилятора к шасси.

Отключите следующие три кабеля от платы логики:

Датчик температуры жёсткого диска.

Датчик температуры оптического привода.

Вентилятор жёсткого диска.

При снятии этих разъёмов полезно использовать ногти, чтобы сдвинуть ушки по бокам разъёма в направлении верхней части iMac.

Удалите следующие 13 винтов, крепящих плату логики к задней крышке:

Шесть 7.2 мм винтов Torx T10 с крупной резьбой.

Два 6.8 мм винта Torx T8. При повторной установке этих двух винтов не затягивайте их слишком сильно, так как пластиковые язычки, которые они прижимают, тонкие и ломкие и могут треснуть.

Три 7 мм винта Torx T10 с мелкой резьбой.

Два 24 мм винта Torx T10.

Поднимите плату логики из задней крышки, следя за тем, чтобы кабели не застряли.

Если передний край платы логики под разъёмами ОЗУ не поднимается, он заедает на трёх пластиковых крепёжных штифтах в задней части корпуса под этим краем. Используйте лопатку под передним краем разъёмов ОЗУ, чтобы аккуратно поджать этот край вверх, пока он не освободится от этих штифтов.

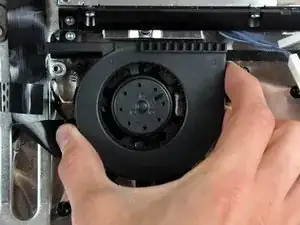

Поднимите вентилятор оптического привода вверх со стоек из пластика, выступающих из задней крышки.

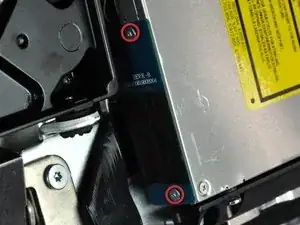

Удалите два винта Torx T6 длиной 3,5 мм, закрепляющие разъём оптического привода на оптическом приводе.

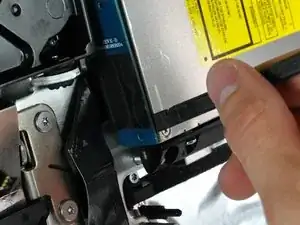

Вставьте плоский конец лопатки между разъёмом оптического привода и корпусом оптического привода.

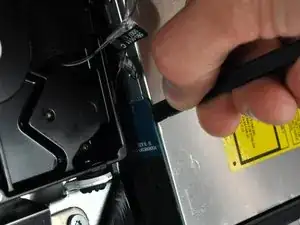

Поверните лопатку, чтобы отсоединить разъём от оптического привода.

Возможно, придётся работать поочерёдно с разных сторон разъёма, пока он не отсоединится.

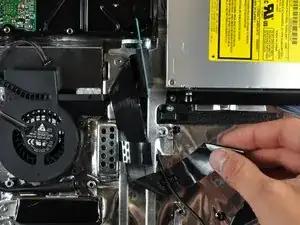

Выведите кабель передачи данных оптического привода из задней панели корпуса.
