Замена ЖК‑панели Microsoft Surface Laptop 3 15"

Включите ноутбук и дайте батарее разрядиться ниже 25% перед началом ремонта, так как заряженная литий‑ионная батарея может быть опасна при случайном проколе.

Выключите ноутбук и отключите все кабели.

Закройте ноутбук.

Переверните ноутбук и поместите его на рабочую поверхность, ножками вверх.

Ножки на нижней части ноутбука предназначены для съёма острым концом лопатки.

У каждой ножки есть скрытая выемка, облегчающая снятие.

Чтобы убедиться, что лопатка попала в выемку, вставьте её у ближайшей длинной кромки, двигая параллельно коротким кромкам ноутбука, как показано.

Обратите внимание, что две ножки у заднего (экранного) края отличаются от двух передних ножек.

Вставьте острый конец лопатки под одну из двух задних ножек, у её задней кромки.

Вдавите лопаткой под ножку и подденьте вверх, чтобы освободить её.

Две задние ножки зафиксированы слабыми клеевыми полосами.

Повторите для снятия второй задней ножки.

Вставьте острый конец лопатки под одну из двух передних ножек, у её передней кромки.

Вдавите лопаткой под ножку и подденьте вверх, чтобы освободить её.

Две передние ножки закреплены как пластиковыми защёлками, так и слабыми клеевыми полосами.

Повторите для снятия второй передней ножки.

При сборке:

Обратите внимание, что передние и задние ножки различаются.

Обратите внимание, что передние ножки направлены и защёлкиваются только в одном положении.

Вместо повторного использования старых изношенных ножек на вашем устройстве, хорошей заменой могут быть резиновые мебельные накладки диаметром 8 мм.

Отлейте накладку от подложки, совместите её с гнездом для ножки и прижмите для закрепления.

Используйте отвертку T5 Torx, чтобы снять четыре винта длиной 3 мм в гнездах ножек, которые фиксируют верхнюю крышку к устройству.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы не повредить ноутбук.

При сборке не затягивайте эти винты слишком сильно — они легко срываются.

Переверните устройство.

Откройте дисплей максимально, насколько это возможно.

Верхняя крышка зафиксирована магнитами.

Возьмитесь за верхнюю кромку верхней крышки над клавиатурой и поднимите строго вверх, чтобы освободить её.

Не пытайтесь полностью снять верхнюю крышку пока — она всё ещё подключена к остальной части ноутбука.

Поднимите переднюю кромку верхней крышки вверх и отведите её от ноутбука, стараясь не натягивать кабель клавиатуры и тачпада, находящийся под ней.

При сборке опустите верхнюю крышку на нижнюю до тех пор, пока магниты не защёлкнутся и крышка не ляжет ровно.

Проверьте, что верхняя крышка прилегает по всему периметру. Любые зазоры между верхней и нижней крышкой вблизи дисплея могут привести к повреждению дисплея при закрытии.

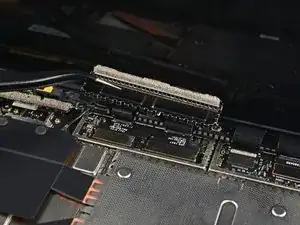

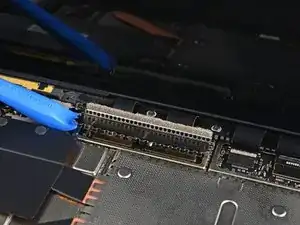

Кабель‑лента клавиатуры и тачпада зафиксирован магнитным разъёмом.

На некоторых моделях этот разъём окружён чёрной лентой.

Вставьте плоский конец лопатки под край разъёма кабеля‑ленты и подденьте вверх, чтобы освободить его.

Снимите кабель‑ленту с материнской платы.

Снимите верхнюю крышку.

Положите верхнюю крышку на чистую поверхность клавиатурой вниз.

Убедитесь, что кабель‑лента лежит ровно, не перекручен и не находится под напряжением.

Используйте отвертку T5 Torx, чтобы снять винт длиной 2.7 мм, фиксирующий SSD.

Извлечение SSD также служит отключением батареи и должно выполняться перед любыми серьёзными ремонтными работами.

После выкручивания винта SSD модуль приподнимется под небольшим углом.

Возьмитесь за торец SSD и потяните его от разъёма платы, чтобы извлечь.

При сборке вставьте SSD под небольшим углом в разъём платы и закрепите его в горизонтальном положении с помощью винта SSD.

Используйте инструмент для вскрытия, чтобы поддеть чёрную крышку, закрывающую правый блок разъёмов дисплея.

Старайтесь не деформировать крышку слишком сильно — её потребуется установить обратно при сборке.

Подденьте в нескольких местах вокруг крышки, пока она не ослабнет.

Снимите крышку.

Повторите предыдущий шаг, чтобы снять оставшуюся крышку с левого блока разъёмов дисплея.

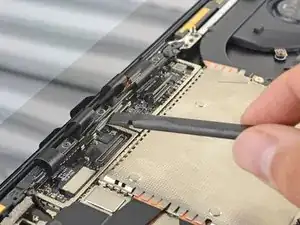

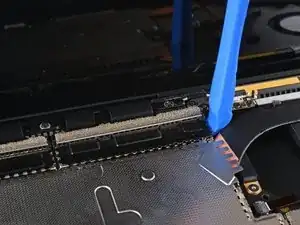

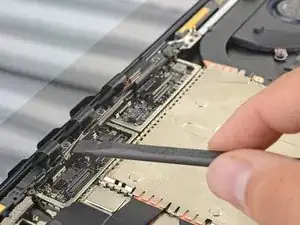

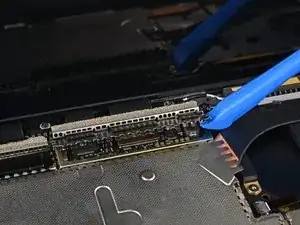

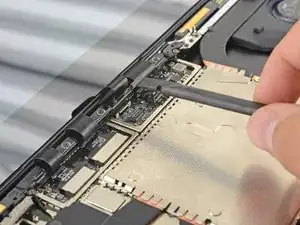

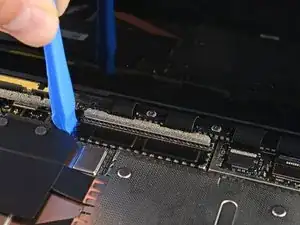

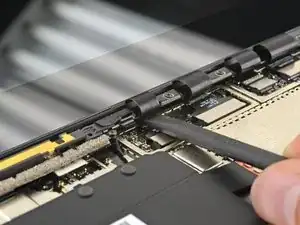

Используйте плоский конец лопатки, чтобы поддеть первый кабель дисплея и вытащить его из гнезда на материнской плате для отключения.

Отключите три оставшихся разъёма дисплея.

При сборке используйте плоский конец лопатки, чтобы осторожно вернуть кабели дисплея в их канал в нижнем корпусе.

Откройте экран максимально широко.

При выкручивании винтов шарнира удерживайте экран устойчиво, так как по мере удаления винтов он будет становиться всё более свободным.

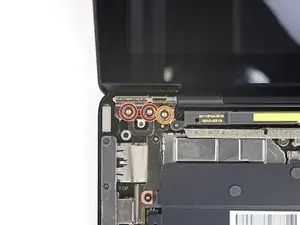

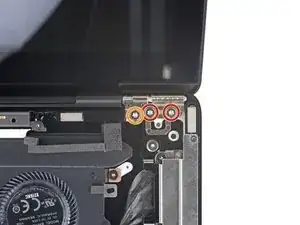

Удерживая экран, используйте отвертку T6 Torx, чтобы выкрутить четыре крайних винта 5.9 мм, фиксирующие экран, по два с каждой стороны.

Пока оставьте два внутренних винта шарнира на месте, по одному с каждой стороны.

Медленно наклоните экран до примерно вертикального положения.

При сборке, после установки и затягивания первых двух винтов шарнира, экран можно будет наклонять для установки оставшихся четырёх винтов шарнира.

Удерживая экран, используйте отвертку T6 Torx, чтобы выкрутить два оставшихся винта 5.9 мм, фиксирующих экран, по одному с каждой стороны.

После удаления этих двух последних винтов экран будет освобождён от остальной части устройства, поэтому держите его устойчиво.

Если экран находится точно перпендикулярно нижнему корпусу, ручка отвертки может соприкасаться с дисплеем при снятии. Если возникают трудности, слегка наклоните экран назад, чтобы очистить доступ для отвертки.

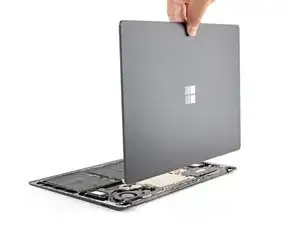

Поднимите экран строго вверх и снимите его с нижнего корпуса.

При сборке убедитесь, что шарниры заменяемого экрана находятся под углом 90 градусов к дисплею.

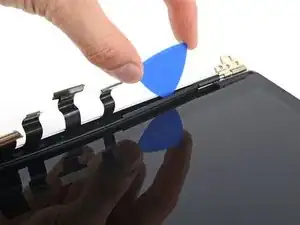

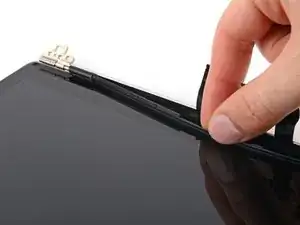

Кабели ЖК-панели удерживаются пластиковой скобой, приклеенной к задней крышке.

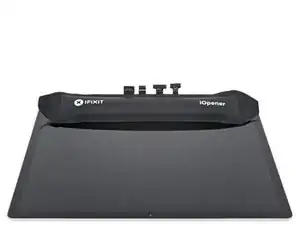

Приложите нагретый iOpener к длинной пластиковой скобе у основания экрана на одну минуту, чтобы размягчить клей.

В качестве альтернативы можно использовать тепловую пушку или фен, чтобы размягчить клей.

Не перегревайте пластиковую скобу. Держите фен или тепловую пушку на расстоянии двух дюймов и в постоянном движении, чтобы не деформировать и не расплавить скобу.

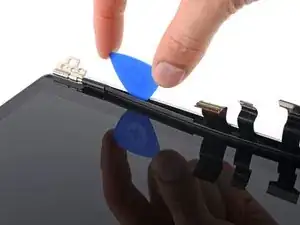

Вставьте медиатор в щель между скобой кабеля и задней крышкой ЖК, справа от кабелей.

Сдвиньте медиатор в сторону левого шарнира, чтобы отделить клей.

Вставьте медиатор снова слева от кабелей и сдвиньте его к шарниру, чтобы полностью отделить клей.

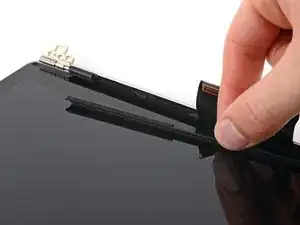

Возьмите середину скобы кабеля и потяните её от кабелей.

Вытащите левую сторону скобы из её посадочного места у шарнира.

Вытащите правую сторону скобы кабеля из её посадочного места.

Снимите скобу.

При сборке удалите старый клей со скобы и задней крышки. Нанесите тонкую двухстороннюю липкую ленту в местах, где был старый клей.

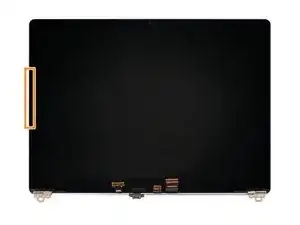

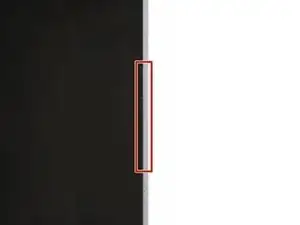

Ваш экран немного меньше выемки в задней крышке. Осмотрите левые и правые кромки экрана, чтобы определить, где зазор больше.

Экран, используемый в этом руководстве, имеет меньший зазор с правой стороны, с которой сложнее начать.

Слева зазор шире — с этого края начать проще.

Поскольку у этого экрана зазор шире по левой кромке, следующие шаги начнутся с левой стороны и будут выполняться по часовой стрелке. Если у вас зазор шире справа, начните там и двигайтесь против часовой стрелки. Если стороны одинаковы, выберите сторону, ближе к вашей доминирующей руке.

Клей, крепящий экран к задней крышке, очень прочный и требует сильного нагрева, прежде чем удастся создать начальный зазор.

Обратите внимание на расположение клея, который мы размягчаем на этом шаге: длинные полоски фиксируют каждый короткий край экрана.

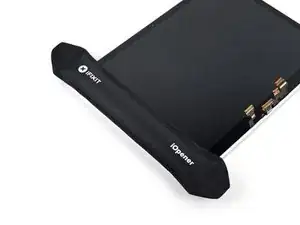

Приложите нагретый iOpener к левой кромке экрана на три минуты.

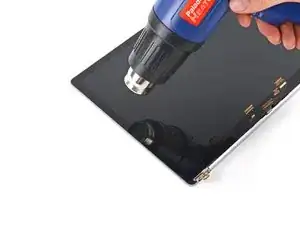

В качестве альтернативы используйте термофен или фен, чтобы размягчить клей. Если вы повторно используете экран, будьте осторожны, чтобы не перегреть его. Нагрейте так, чтобы можно было едва комфортно прикоснуться.

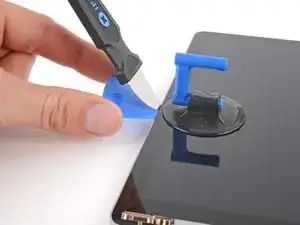

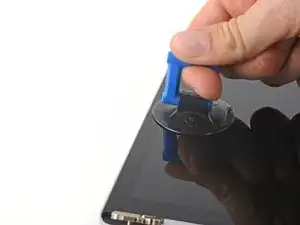

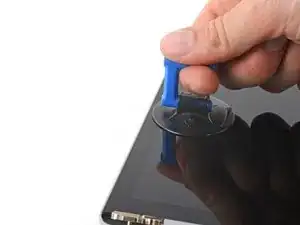

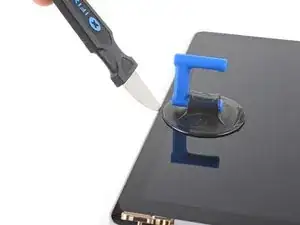

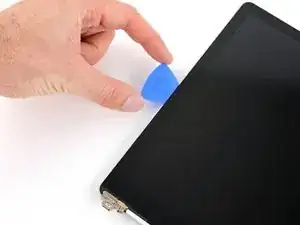

Поместите присоску на левую кромку экрана как можно ближе к краю.

Резко и ровно потяните присоску вверх, чтобы слегка приподнять стекло.

Если стекло не поднимается, повторно нагрейте экран и попробуйте снова. Если вы используете iOpener, возможно, потребуется нагревать его несколько раз.

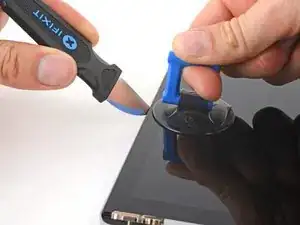

Вставьте Jimmy, iFlex или другой тонкий металлический инструмент под углом 45 градусов в зазор между экраном и задней крышкой.

Вставьте монтажную лопатку в зазор, созданный Jimmy.

Не вставляйте лопатку глубже 7 мм (примерно до середины расстояния между кончиком лопатки и логотипом iFixit), иначе вы рискуете повредить ЖК-панель.

Удалите Jimmy.

Чтобы полностью отделить клей и при этом не повредить ЖК-панель, вставьте лопатку на глубину не менее 4 мм, но менее 7 мм.

Проведите лопаткой в направлении шарнира.

Оставьте лопатку в нижнем левом углу экрана, чтобы клей не склеился снова.

Не забывайте не вставлять лопатку глубже 7 мм.

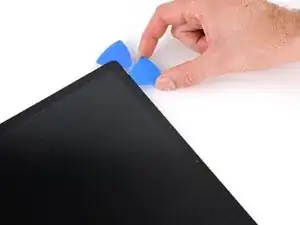

Вставьте вторую монтажную лопатку рядом с той, что находится в нижнем левом углу.

Проведите лопаткой к верхнему левому углу, чтобы полностью отделить клей по левой кромке.

Оставьте эту лопатку в верхнем левом углу, чтобы клей не склеился снова.

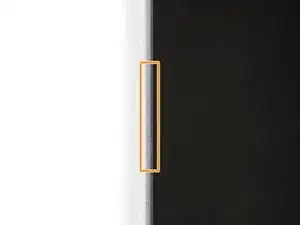

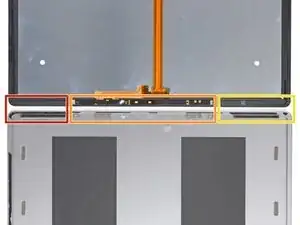

Обратите внимание на следующие участки клея на верхней кромке экрана:

Левая секция клея простирается на 69 мм (2.7 дюйма) от левого края экрана и имеет глубину 6 мм.

Средняя секция клея имеет глубину 2 мм. Датчики закреплены в защитном кронштейне, приклеенном к экрану.

Правая секция клея простирается на 84 мм (3.3 дюйма) от правого края экрана и имеет глубину 6 мм.

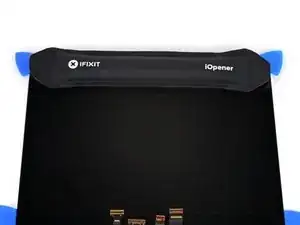

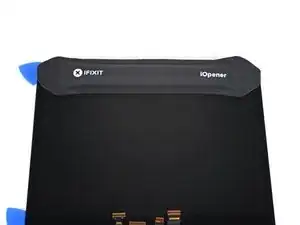

Приложите нагретый iOpener к верхней кромке экрана на две минуты.

В качестве альтернативы можно использовать термофен или фен, чтобы размягчить клей. Будьте осторожны, чтобы не перегреть верхние датчики — эта зона не требует сильного нагрева.

Не вставляйте лопатку глубже 7 мм.

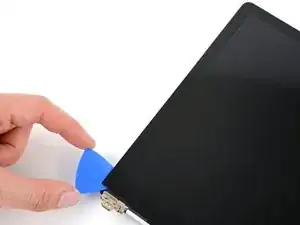

Вставьте третью монтажную лопатку рядом с той, что находится в верхнем левом углу.

Проведите лопаткой к середине экрана, чтобы отделить клей, пока не дойдете до кронштейна датчиков — 69 мм (2.7 дюйма) от левого края.

Вы почувствуете, как кронштейн выталкивает лопатку на глубину 2 мм.

Держите лопатку вставленной — не глубже 2 мм — и проведите её к верхнему правому углу.

После того как вы пройдёте правую сторону кронштейна датчиков, 84 мм (3.3 дюйма) от правого края, лопатку можно будет проводить глубже под экран.

Не вставляйте лопатку глубже 7 мм.

Проведите лопаткой к верхнему правому углу экрана.

Оставьте эту лопатку в верхнем правом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к правой кромке экрана на три минуты.

В качестве альтернативы используйте термофен или фен, чтобы размягчить клей. Будьте осторожны, чтобы не перегреть экран.

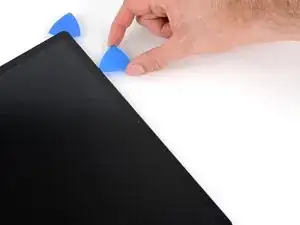

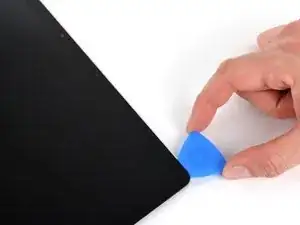

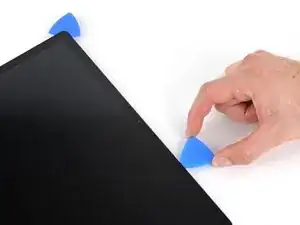

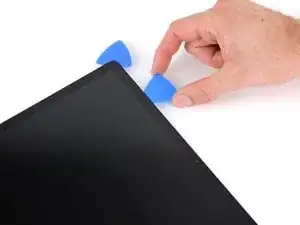

Вставьте четвертую медиаторную лопатку рядом с той, что в верхнем правом углу.

Как и на левой кромке, чтобы полностью отделить клей, не повредив ЖК-панель, вставляйте лопатку как минимум на 4 мм вглубь, но менее чем на 7 мм.

Проведите лопатку к нижнему правому углу, чтобы полностью отделить клей по правому краю.

Оставьте эту лопатку в нижнем правом углу, чтобы клей не слипся обратно.

Повторно приложите нагретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы используйте тепловую пушку или фен, чтобы смягчить клей. Осторожно — не перегрейте верхние датчики.

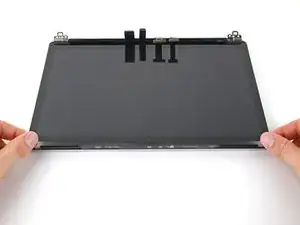

Поверните экран так, чтобы верхний край был ближайшим к Вам.

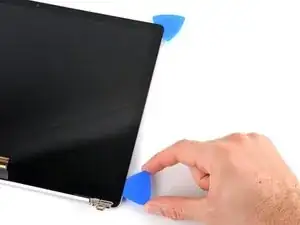

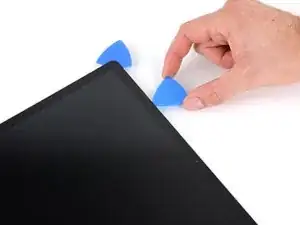

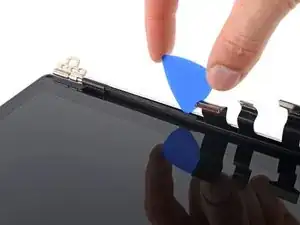

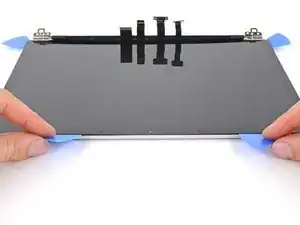

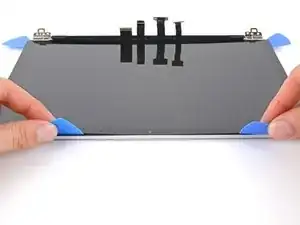

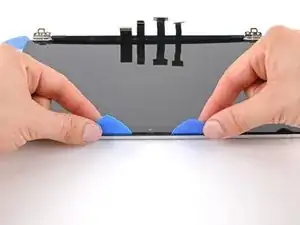

Возьмите две медиаторные лопатки в верхних углах экрана и сдвиньте их к центру, пока они не упрются в кронштейн датчика.

Наклоните обе лопатки вниз, чтобы они заскользили под кронштейн датчика.

Проведите наклонённые лопатки к середине экрана, пока верхний край не отделится от задней крышки.

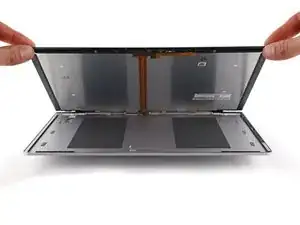

Не снимайте экран полностью. Нижний край всё ещё приклеен к задней крышке и должен быть отделён изнутри. Если поднять панель слишком высоко, стекло может треснуть.

Возьмитесь за верхние углы экрана и слегка приоткройте его — не более 30 градусов.

Если экран застрял, проведите медиаторной лопаткой вокруг трёх открытых краёв, чтобы отделить оставшийся клей.

Поддерживайте экран поднятым одной рукой.

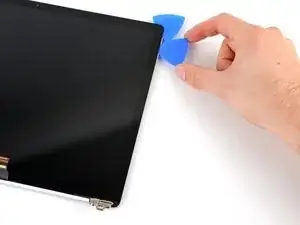

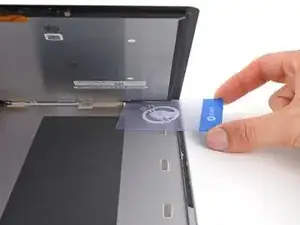

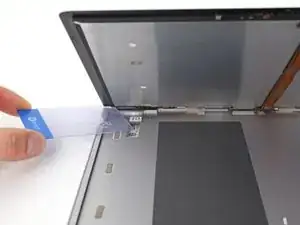

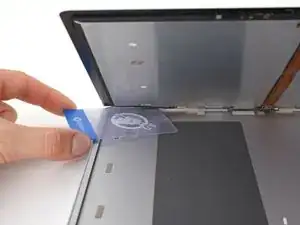

Другой рукой используйте пластиковую карту, чтобы разрезать клей, фиксирующий нижние левый и правый углы.

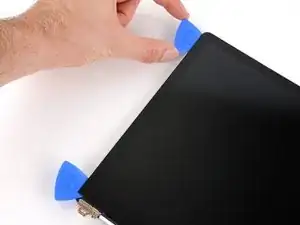

Возьмитесь за верхние углы экрана и опустите его обратно на заднюю крышку.

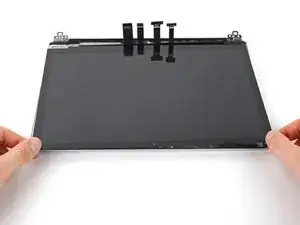

Оттяните экран от шарниров и «пройдите» им из стороны в сторону, чтобы отделить оставшийся клей вдоль нижнего края.

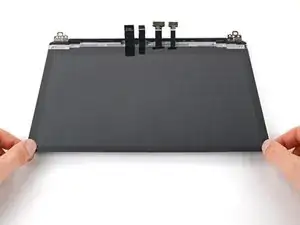

Снимите экран.

При сборке снова снимите защитные плёнки с клеевых полос и тщательно прижмите по периметру, чтобы зафиксировать экран.

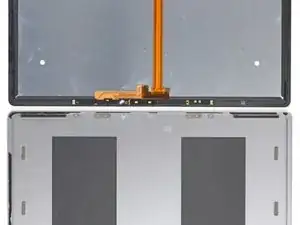

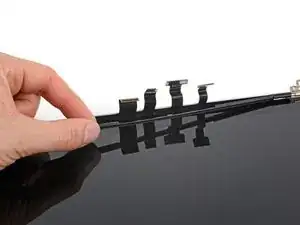

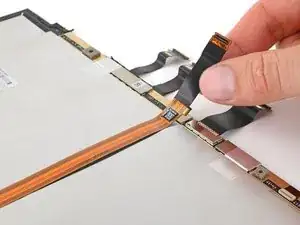

Верхние датчики и кабели необходимо перенести на новый экран.

Переверните экран и уложите его стеклом вниз на рабочую поверхность.

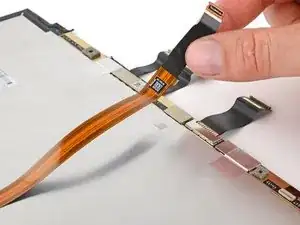

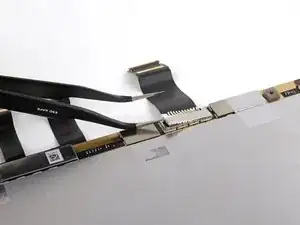

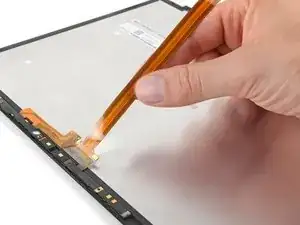

Осторожно оторвите длинный ленточный кабель.

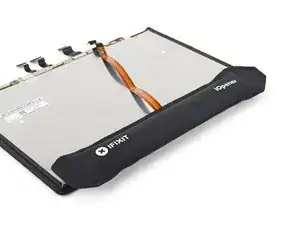

Приложите нагретый iOpener к кронштейну датчика на одну минуту.

Точно отметьте положение кронштейна датчика на старом экране. Рекомендуется записать эти размеры или отметить края лентой. При переносе кронштейна на новый экран Вам нужно будет совмещать его вручную:

Левый край кронштейна датчика расположен в 69 мм от края экрана.

Правый край кронштейна датчика расположен в 84 мм от края экрана.

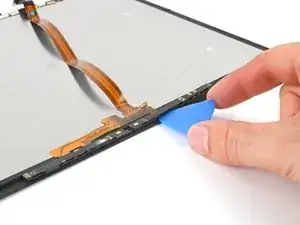

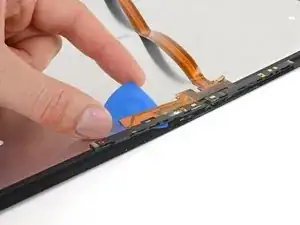

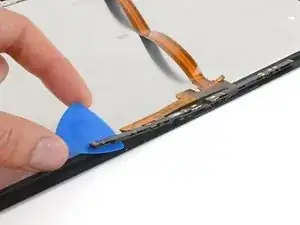

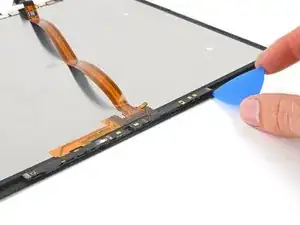

Поставив верхний край экрана ближе к себе, вставьте медиаторную лопатку под правый край кронштейна датчика.

Проведите лопаткой под кронштейном, чтобы отделить клей.

Дойдя до конца кронштейна датчика, поверните медиаторную лопатку вокруг левого края.

Проведите лопаткой под участок кабеля, приклеенный к экрану, чтобы отделить его клей.

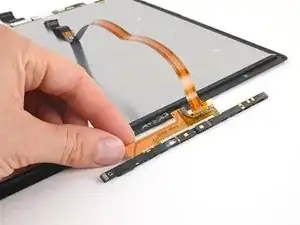

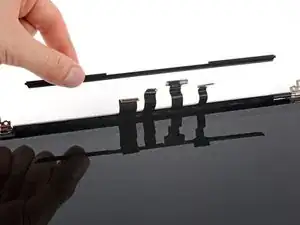

Снимите кронштейн датчика.

При сборке нанесите тонкие полоски двустороннего скотча в тех же местах, где была оригинальная адгезия, и обратитесь к этому шагу для выравнивания кронштейна датчика на новом экране.

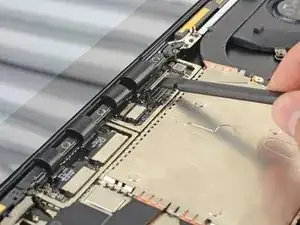

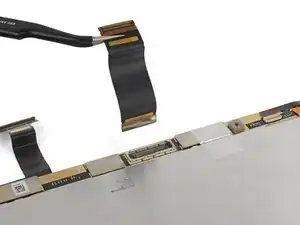

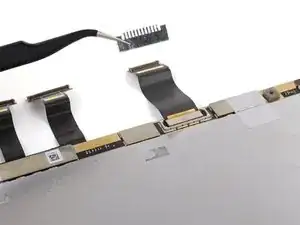

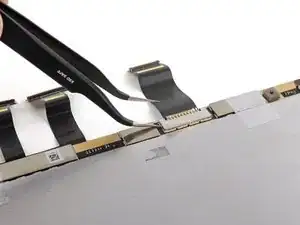

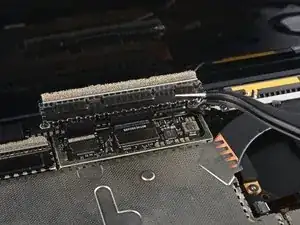

Один из разъёмов дисплея полностью съемный и должен быть перенесён на новый экран.

Одним плечом пинцета подденьте и отщёлкните экран щита от прижимного разъёма у основания экрана.

Снимите экран щита.

Используйте остриё лопатки, чтобы поддеть и отключить короткий дисплейный кабель от экрана.

Снимите кабель.

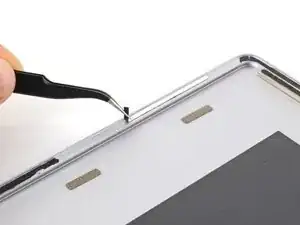

Заднюю крышку необходимо очистить перед нанесением нового клея.

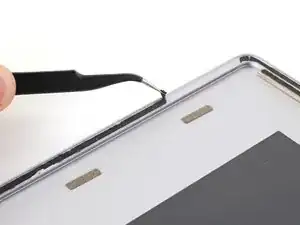

С помощью пинцета или пальцами оторвите и снимите все кусочки оставшегося клея с задней крышки.

Очистите периметр задней крышки изопропиловым спиртом и безворсовой или микрофибровой тканью.

Нанесите полоски тонкого двустороннего скотча на заднюю крышку в тех же местах, где был старый клей.
