Замена левого динамика Microsoft Surface Laptop 3 15"

Включите ноутбук и дайте батарее разрядиться ниже 25% перед началом ремонта, поскольку заряженная литий-ионная батарея может быть опасна при случайном повреждении.

Выключите ноутбук и отсоедините все кабели.

Закройте ноутбук.

Переверните ноутбук и положите его на рабочую поверхность ножками вверх.

Ножки на нижней части ноутбука предназначены для снятия заостренным концом лопатки.

У каждой ножки есть скрытая выемка, которая упрощает снятие.

Чтобы убедиться, что лопатка попала в выемку, вставьте её у ближайшего длинного края, продвигая параллельно коротким краям ноутбука, как показано.

Обратите внимание, что две ножки у заднего (экранного) края отличаются от двух передних ножек.

Вставьте заостренный конец лопатки под одну из двух задних ножек, у её заднего края.

Просуньте лопатку под ножку и подденьте её вверх, чтобы освободить.

Две задние ножки закреплены лёгким клеем.

Повторите для снятия второй задней ножки.

Вставьте заостренный конец лопатки под одну из двух передних ножек, у её переднего края.

Просуньте лопатку под ножку и подденьте её вверх, чтобы освободить.

Две передние ножки закреплены как пластиковыми защёлками, так и лёгким клеем.

Повторите для снятия второй передней ножки.

При сборке:

Обратите внимание, что передние и задние ножки отличаются.

Обратите внимание, что передние ножки направленные и защёлкиваются только в одном положении.

Вместо повторного использования старых, изношенных ножек на вашем устройстве, 8 мм резиновые мебельные накладки могут служить хорошей заменой.

Отклейте накладку от подложки, совместите её с посадочным отверстием для ножки и прижмите для закрепления.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта 3 мм в посадочных отверстиях ножек, фиксирующих верхний корпус к устройству.

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить ноутбук.

При сборке не затягивайте эти винты слишком сильно — они легко сорвутся.

Переверните устройство.

Откройте дисплей максимально широко.

Верхний корпус зафиксирован магнитами.

Возьмитесь за верхний край верхнего корпуса над клавиатурой и поднимите прямо вверх, чтобы освободить его.

Не пытайтесь полностью снять верхний корпус пока — он всё ещё подключён к остальной части ноутбука.

Поднимите передний край верхнего корпуса вверх и отведите от ноутбука, стараясь не натянуть ленточный кабель клавиатуры и тачпада под ним.

При сборке опустите верхний корпус на нижний корпус до щелчка магнитов и пока он не ляжет ровно.

Проверьте, что верхний корпус прилегает по всему периметру. Любые зазоры между верхним и нижним корпусом рядом с дисплеем могут привести к повреждению дисплея при закрытии.

Ленточный кабель клавиатуры и тачпада закреплён магнитным разъёмом.

На некоторых моделях этот разъём окружён чёрной лентой.

Вставьте плоский конец лопатки под край разъёма ленточного кабеля и подденьте, чтобы освободить.

Снимите ленточный кабель с материнской платы.

Снимите верхний корпус.

Положите верхний корпус на чистую поверхность клавиатурой вниз.

Убедитесь, что ленточный кабель лежит ровно и не перекручен и не находится под напряжением.

Используйте отвертку Torx T5, чтобы выкрутить винт 2.7 мм, фиксирующий SSD.

Снятие SSD также выполняет функцию отключения батареи и должно быть выполнено перед всеми основными ремонтами.

После удаления винта SSD приподнимется под небольшим углом.

Возьмитесь за конец SSD и потяните его от разъёма платы, чтобы извлечь.

При сборке вставьте SSD под небольшим углом в разъём платы и закрепите его в горизонтальном положении винтом SSD.

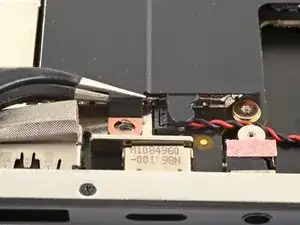

Используйте отвертку Torx T3, чтобы выкрутить винт 3 мм, закрепляющий левую сторону радиатора, рядом с разъёмом левого динамика.

Тепловая трубка выступает над разъёмом левого динамика и её потребуется немного отвести в сторону, чтобы разъём можно было отсоединить.

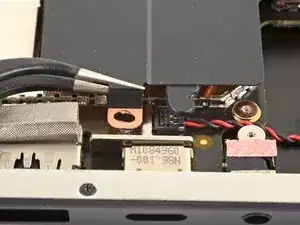

Пинцетом слегка приподнимите левую сторону радиатора, отводя её от разъёма динамика.

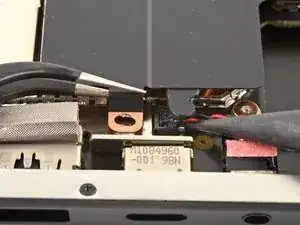

Держась за поднятый радиатор, острым концом лопатки подденьте и отсоедините провод левого динамика от его разъёма на материнской плате.

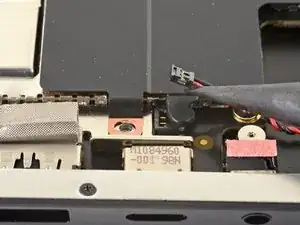

Освободив провод динамика, опустите край радиатора обратно.

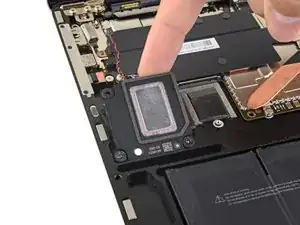

Используйте отвертку Torx T3, чтобы выкрутить три винта 2,6 мм, фиксирующие левый динамик.

При обратной сборке не затягивайте эти винты слишком сильно — они легко срезаются или ломаются пополам.

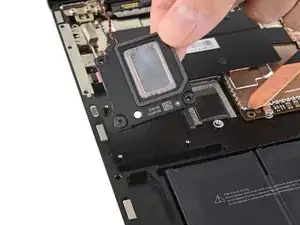

Поднимите и снимите левый динамик с трёх штырей.
