Замена разъёма Surface Connect на Microsoft Surface Laptop 3 (15")

Включите ноутбук и дождитесь, пока уровень заряда батареи снизится ниже 25 %, перед началом ремонта, поскольку повреждённый литий-ионный аккумулятор с высоким зарядом может быть опасен.

Отключите ноутбук от сети и извлеките все кабели.

Закройте крышку ноутбука.

Переверните ноутбук и положите его на рабочую поверхность ножками вверх.

Ножки на нижней панели ноутбука предполагается отсоединять острой частью лопатки.

Каждая ножка имеет скрытую выемку, которая облегчает демонтаж.

Чтобы убедиться, что лопатка вошла в выемку, вставьте её у ближайшего длинного края, продвигая параллельно коротким сторонам ноутбука, как показано на изображении.

Обратите внимание, что две ножки у заднего (экранного) края отличаются от двух передних ножек.

Вставьте острый конец лопатки под одну из двух задних ножек с заднего края.

Продвигайте лопатку под ножку и подденьте её, чтобы отсоединить.

Две задние ножки крепятся с помощью небольшого количества клея.

Повторите для удаления второй задней ножки.

Вставьте острый конец лопатки под одну из двух передних ножек с переднего края.

Продвигайте лопатку под ножку и подденьте её, чтобы отсоединить.

Две передние ножки фиксируются пластиковыми защёлками и дополнительно приклеены.

Повторите для удаления второй передней ножки.

При сборке:

Учтите, что передние и задние ножки отличаются.

Передние ножки имеют определённую ориентацию и фиксируются только в одном положении.

Вместо повторного использования старых изношенных ножек можно применить резиновые прокладки диаметром 8 мм.

Отклейте прокладку от подложки, совместите с отверстием под ножку и прижмите для фиксации.

Используя биту T5 Torx, открутите четыре винта длиной 3 мм в отверстиях под ножки, которыми верхняя крышка крепится к корпусу устройства.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить ноутбук.

При сборке не перетягивайте винты — они легко срываются.

Переверните устройство.

Откройте экран на максимальный угол.

Верхняя крышка зафиксирована магнитами.

Возьмитесь за верхний край верхней крышки над клавиатурой и потяните вверх, чтобы снять её.

Пока не пытайтесь полностью отделить верхнюю крышку, так как она всё ещё подключена к остальному устройству.

Поднимите передний край верхней крышки вверх и отведите её от ноутбука, следя за тем, чтобы не повредить шлейф клавиатуры и тачпада снизу.

При сборке устанавливайте верхнюю крышку на нижнюю до щелчка магнитов и плотного прилегания.

Проверьте, что верхняя крышка плотно прилегает по всему периметру. Зазоры между верхней и нижней крышкой в области экрана могут привести к его повреждению при закрытии.

Шлейф клавиатуры и тачпада зафиксирован магнитным коннектором.

На некоторых моделях этот разъём обмотан чёрной лентой.

Подденьте плоским концом лопатки один из краёв разъёма шлейфа и приподнимите его, чтобы отсоединить.

Извлеките шлейф из материнской платы.

Снимите верхнюю крышку.

Положите её на чистую поверхность клавиатурой вниз.

Убедитесь, что шлейф лежит ровно, без перекручиваний и изгибов.

Используя биту T5 Torx, открутите винт длиной 2,7 мм, фиксирующий накопитель SSD.

Извлечение SSD также отключает аккумулятор и должно выполняться перед любыми крупными ремонтами.

После откручивания винта SSD он слегка приподнимется под небольшим углом.

Возьмитесь за конец SSD и вытяните его из разъёма на плате, чтобы извлечь.

При сборке вставьте SSD в разъём на плате под небольшим углом и закрепите в горизонтальном положении винтом.

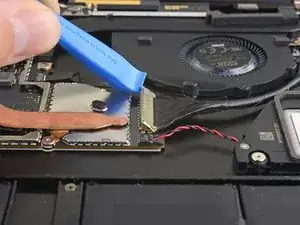

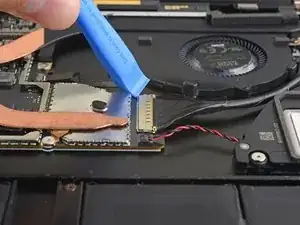

Воспользуйтесь инструментом для вскрытия, чтобы открыть золотой фиксатор на разъёме порта Surface Connect на материнской плате.

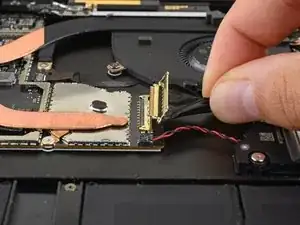

Удерживая кабель порта Surface Connect, извлеките его из разъёма.

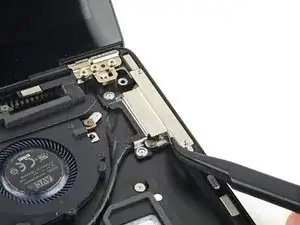

Воспользуйтесь битой Torx T3, чтобы вывернуть четыре винта, крепящих крышку порта Surface Connect:

Два винта длиной 2,0 мм

Два винта длиной 2,1 мм

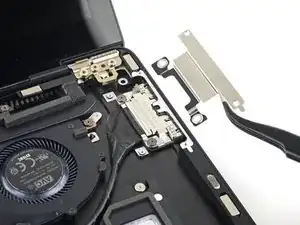

Снимите крышку порта Surface Connect.

Воспользуйтесь битой Torx T3, чтобы вывернуть два винта длиной 3 мм, крепящих порт Surface Connect.

Извлеките порт Surface Connect, потянув его в сторону от края корпуса.
