Замена правого динамика Microsoft Surface Laptop 3, 15 дюймов

Включите ноутбук и дождитесь, пока заряд аккумулятора снизится ниже 25%, прежде чем начинать ремонт. Заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

Выключите ноутбук и отключите все кабели.

Закройте крышку ноутбука.

Переверните ноутбук и положите его на рабочую поверхность ножками вверх.

Ножки на нижней панели ноутбука рассчитаны на удаление с помощью острого конца лопатки.

На каждой ножке есть скрытая выемка, которая облегчает снятие.

Чтобы убедиться, что лопатка попала в выемку, вставьте её в ближайший длинный край, двигаясь параллельно коротким краям ноутбука, как показано.

Обратите внимание, что две ножки у заднего (экранного) края отличаются от передних ножек.

Вставьте острый конец лопатки под одну из двух задних ножек, у её заднего края.

Заведите лопатку под ножку и подденьте её, чтобы снять.

Две задние ножки закреплены слабым клеем.

Повторите, чтобы снять вторую заднюю ножку.

Вставьте острый конец лопатки под одну из двух передних ножек, у её переднего края.

Заведите лопатку под ножку и подденьте её, чтобы снять.

Передние ножки закреплены пластиковыми защёлками, а также слабым клеем.

Повторите, чтобы снять вторую переднюю ножку.

При сборке:

Обратите внимание, что передние и задние ножки разные.

Учтите, что передние ножки имеют направление и защёлкиваются только в одном положении.

Вместо повторного использования изношенных старых ножек на устройстве можно применить резиновые подкладки для мебели диаметром 8 мм.

Отделите подкладку от основы, совместите с посадочным местом ножки и прижмите для фиксации.

Используйте отвёртку под Torx T5, чтобы выкрутить четыре винта длиной 3 мм, находящихся в посадочных местах ножек и крепящих верхнюю крышку к корпусу.

При ремонте следите за каждым винтом и обязательно установите его обратно туда, откуда он был снят, чтобы не повредить ноутбук.

При сборке не перетягивайте эти винты — они легко срываются.

Переверните устройство.

Откройте экран на максимальный угол.

Верхняя крышка удерживается на месте магнитами.

Возьмитесь за верхний край верхней крышки над клавиатурой и поднимите её вверх, чтобы снять.

Пока не пытайтесь полностью отделить верхнюю крышку, поскольку она всё ещё соединена с остальной частью ноутбука.

Поднимите передний край верхней крышки вверх и в сторону от ноутбука, стараясь не напрягать ленточный кабель клавиатуры и тачпада, находящийся снизу.

При сборке аккуратно опустите верхнюю крышку на нижнюю, пока магниты не защёлкнутся и крышка не ляжет ровно.

Убедитесь, что верхняя крышка плотно прилегает по всему периметру. Зазоры между верхней и нижней крышками в районе экрана могут привести к повреждению дисплея при закрывании.

Ленточный кабель клавиатуры и тачпада зафиксирован магнитным разъёмом.

На некоторых моделях этот разъём окружён чёрной лентой.

Вставьте плоский конец лопатки под один из краёв разъёма ленточного кабеля и подденьте его, чтобы отсоединить.

Отсоедините ленточный кабель от материнской платы.

Снимите верхнюю крышку.

Положите её на чистую поверхность клавиатурой вниз.

Убедитесь, что ленточный кабель лежит ровно, без перекручивания и механического напряжения.

Используйте отвёртку под Torx T5, чтобы выкрутить винт длиной 2,7 мм, который крепит SSD.

Извлечение SSD также отключает батарею и должно выполняться перед всеми серьёзными ремонтными работами.

После выкручивания винта SSD приподнимется под небольшим углом.

Возьмитесь за конец SSD и вытяните его из разъёма на плате, чтобы извлечь.

При сборке установите SSD под небольшим углом в разъём на плате и зафиксируйте в горизонтальном положении с помощью винта.

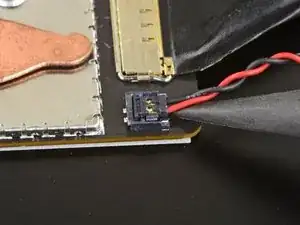

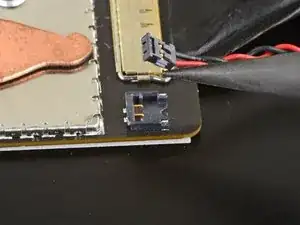

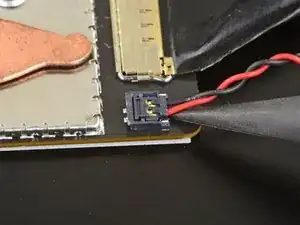

Воспользуйтесь острой частью лопатки, чтобы приподнять и отключить провод правого динамика от его разъёма на материнской плате.

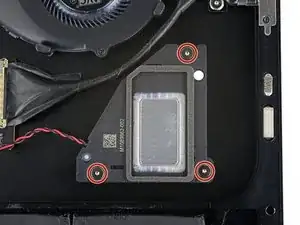

Используйте биту Torx T3, чтобы вывернуть три винта длиной 2,6 мм, крепящие правый динамик.

При сборке не затягивайте слишком сильно эти винты, поскольку они могут легко слизать резьбу или сломаться пополам.

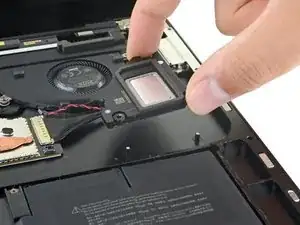

Приподнимите и снимите правый динамик с трёх штырьков.
