Замена монитора Fujitsu LIFEBOOK P7010D

Положите ноутбук крышкой вниз на стол.

Найдите аккумулятор (серый блок). Найдите две защёлки на одном конце аккумулятора, как на фото.

Используя два пальца, одновременно нажмите обе защёлки вниз до полного срабатывания.

Удерживая защёлки нажатими, медленно приподнимите аккумулятор.

Аккумулятор теперь свободен и безопасен для извлечения.

Отверните три винта 2,4 мм и один винт 5,7 мм крестовой отвёрткой Phillips №0.

Отверните три винта 1,9 мм в отсеке для аккумулятора, также используя Phillips №0.

Обратите внимание на проводные соединения внизу справа от монитора. Они всё ещё соединены между монитором и компьютером.

Поднимите монитор как обычно, пока он сам не выйдет из зацепления. Поверните левую сторону вверх и вправо, чтобы отщёлкнуть петли, которые могут зацепиться за корпус.

Положите монитор уплощённым рядом с компьютером.

Используя меньшую лепёшку (например, PX3688), отогните крышку динамиков над кнопками «F2» и «Insert».

Снимите крышку и отложите в сторону.

Для последующих шагов наденьте антистатический браслет и зафиксируйте металлический зажим за что-то металлическое и заземлённое, чтобы защитить чувствительную электронику внутри компьютера.

Той же лопаткой подденьте верхнюю часть клавиатуры над клавишей «F2».

Поверните компьютер так, чтобы нижняя часть была обращена к вам.

Клавиатура соединена с чёрной пластиковой планкой, медленно оттяните клавиатуру и положите её в сторону.

Отключите клавиатуру, аккуратно потянув за жёсткий пластиковый квадратик прямо вверх от белого разъёма.

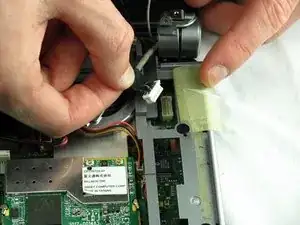

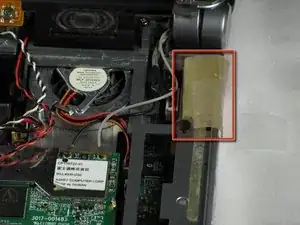

Отлейте белую ленту с проводов, соединённых с монитором, но не снимайте её полностью.

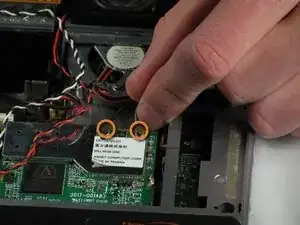

Отсоедините белый и чёрный провода пальцами.

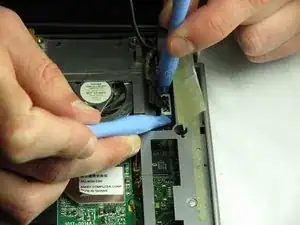

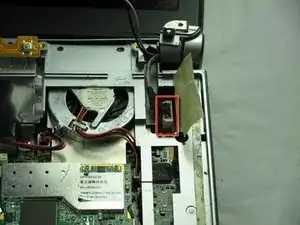

Отсоедините белый разъём, соединённый с более толстым проводом, двумя более мелкими лопатками (например, PX3688), покачивая его взад-вперёд, пока он не выйдет.
